申请日2017.12.11
公开(公告)日2018.07.10
IPC分类号B01D36/04; C02F9/02
摘要
本实用新型公开了智慧型一体化膜法污水处理器用沉淀箱，包括沉淀箱，所述沉淀箱一侧表壁上设置有进水管，所述沉淀箱的内部位于进水管的一侧设置有导流板，所述沉淀箱内部顶板上固定有冲洗喷头，所述冲洗喷头上螺纹连接有贯穿沉淀箱的导管，所述沉淀箱的内部设置有过滤网，所述沉淀箱的一侧表壁上连接有出水管，所述沉淀箱内部焊接有固定杆，且固定杆通过旋转轴转动连接有斜板，所述斜板通过固定螺栓固定有限位杆，所述沉淀箱底部中心处连接有排污管。本实用新型中，沉淀箱位于进水管的一侧设置有导流板，可以对进入到沉淀箱内的水进行缓冲导流，防止水直接冲刷到斜板上，影响到斜板的加速沉淀。
权利要求书
1.智慧型一体化膜法污水处理器用沉淀箱，包括沉淀箱(1)，其特征在于，沉淀箱(1)一侧表壁上设置有进水管(3)，沉淀箱(1)的内部位于进水管(3)的一侧设置有导流板(2)，沉淀箱(1)内部顶板上固定有冲洗喷头(4)，冲洗喷头(4)上螺纹连接有贯穿沉淀箱(1)的导管(5)，且导管(5)上设置有第一控制阀(6)，沉淀箱(1)的内部设置有过滤网(7)，沉淀箱(1)的一侧表壁上连接有出水管(8)，沉淀箱(1)内部焊接有固定杆(9)，且固定杆(9)通过旋转轴(14)转动连接有斜板(11)，斜板(11)通过固定螺栓(15)固定有限位杆(10)，沉淀箱(1)底部中心处连接有排污管(13)，且排污管(13)上设置有第二电磁阀(12)。
2.根据权利要求1所述的智慧型一体化膜法污水处理器用沉淀箱，其特征在于，沉淀箱(1)底部为锥形结构，其拐角处均做有倒角处理。
3.根据权利要求1所述的智慧型一体化膜法污水处理器用沉淀箱，其特征在于，斜板(11)共设置有九个，且九个斜板(11)两两之间间距相等。
4.根据权利要求1所述的智慧型一体化膜法污水处理器用沉淀箱，其特征在于，固定杆(9)和限位杆(10)相互平行。
5.根据权利要求1所述的智慧型一体化膜法污水处理器用沉淀箱，其特征在于，导流板(2)与水平面成30度夹角。
说明书
智慧型一体化膜法污水处理器用沉淀箱
技术领域
本实用新型涉及污水处理技术领域，尤其涉及智慧型一体化膜法污水处理器用沉淀箱。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
然而现有的智慧型一体化膜法污水处理器用沉淀箱在使用过程中存在着一些不足之处，其结构简单，简单的采用斜板加速其沉淀，斜板的倾斜角度无法调节，不具备自冲洗的功能，故而满足不了使用者的需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的智慧型一体化膜法污水处理器用沉淀箱。

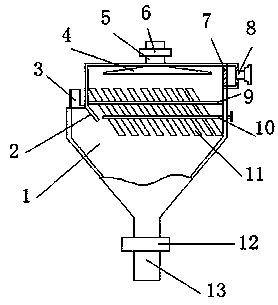

为了实现上述目的，本实用新型采用了如下技术方案：智慧型一体化膜法污水处理器用沉淀箱，包括沉淀箱，所述沉淀箱一侧表壁上设置有进水管，所述沉淀箱的内部位于进水管的一侧设置有导流板，所述沉淀箱内部顶板上固定有冲洗喷头，所述冲洗喷头上螺纹连接有贯穿沉淀箱的导管，且导管上设置有第一控制阀，所述沉淀箱的内部设置有过滤网，所述沉淀箱的一侧表壁上连接有出水管，所述沉淀箱内部焊接有固定杆，且固定杆通过旋转轴转动连接有斜板，所述斜板通过固定螺栓固定有限位杆，所述沉淀箱底部中心处连接有排污管，且排污管上设置有第二电磁阀。
作为上述技术方案的进一步描述：
所述沉淀箱底部为锥形结构，其拐角处均做有倒角处理。
作为上述技术方案的进一步描述：
所述斜板共设置有九个，且九个斜板两两之间间距相等。
作为上述技术方案的进一步描述：
所述固定杆和限位杆相互平行。
作为上述技术方案的进一步描述：
所述导流板与水平面成30度夹角。
本实用新型中，首先沉淀箱位于进水管的一侧设置有导流板，可以对进入到沉淀箱内的水进行缓冲导流，防止水直接冲刷到斜板上，影响到斜板的加速沉淀，其次沉淀箱顶部通过导管连接有冲洗喷头，将进水管连接的水管连接到导管上，可以直接通过冲洗喷头对该沉淀箱进行清洗，使得该沉淀箱还具备自冲洗的功能，使其清理十分的方便，再有斜板通过旋转轴转动连接在固定杆上，通过限位杆带动斜板在固定板上转动，调节斜板的倾斜的角度，冲洗时，可以将斜板调节到与固定杆相互垂直的位置，便于通过冲洗喷头进行冲洗。
