申请日2013.05.31
公开(公告)日2013.12.04
IPC分类号C02F103/30; C02F9/14
摘要
本实用新型涉及一种污水处理设备，特别是一种印染污水一体化的生化设备，包括过滤器和调节池，所述调节池通过提升泵与水解酸化池相连接，所述水解酸化池与生物氧化池相连接;所述生物氧化池后连接有斜管沉淀池，所述斜管沉淀池分别与砂滤池和污泥排出装置相连接;所述砂滤池与缓冲池相连接。采用上述结构后，本实用新型的印染污水一体化生化设备先通过物理方式过滤印染污水中大量的悬浮物，然后通过生物氧化的方式净化印染污水，使其达标排放。本实用新型通过物理与生化相结合的方式，印染污水处理效果好，净化效率高。
权利要求书

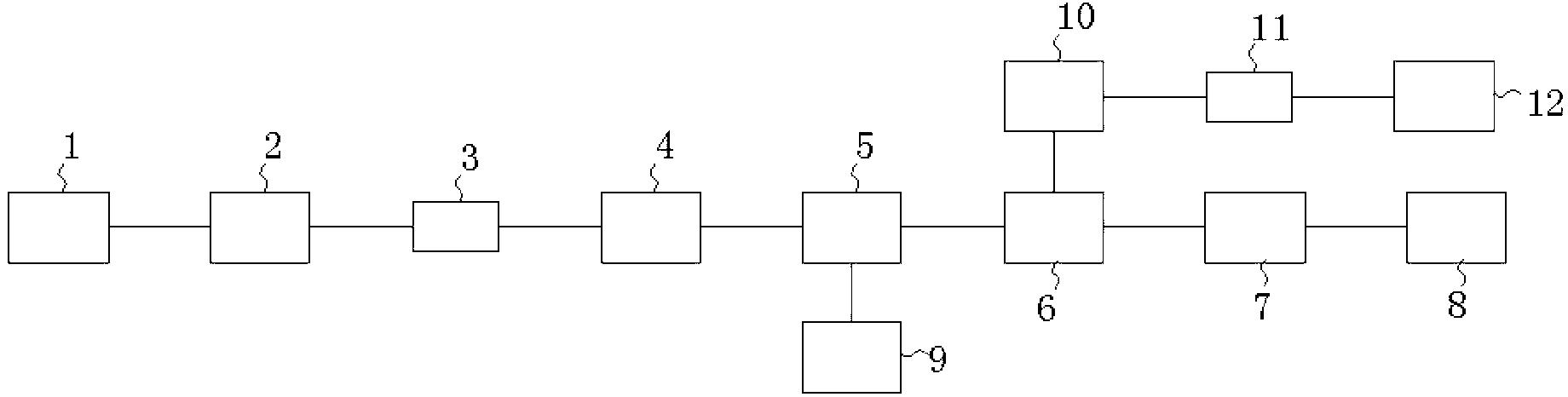

1.一种印染污水一体化生化设备，包括过滤器和调节池，其特征在于：所述调节池通过提升泵与水解酸化池相连接，所述水解酸化池与生物氧化池相连接;所述生物氧化池后连接有斜管沉淀池，所述斜管沉淀池分别与砂滤池和污泥排出装置相连接;所述砂滤池与缓冲池相连接。
2.按照权利要求1所述的印染污水一体化生化设备，其特征在于：所述污泥排出装置包括污泥浓缩池和脱水机，所述污泥浓缩池与斜管沉淀池相连接，所述污泥浓缩池通过螺杆泵与脱水机相连接。
3.按照权利要求1所述的印染污水一体化生化设备，其特征在于：所述过滤器为机械栅格或密布通孔的挡板。
4.按照权利要求1所述的印染污水一体化生化设备，其特征在于：所述生物氧化池上连接有鼓风机。
说明书
印染污水一体化生化设备
技术领域
本实用新型涉及一种污水处理设备，特别是一种印染污水一体化的生化设
备。
背景技术
纺织印染行业在工业废水排放中占很大比重，印染废水具有水量大、色度深、碱性大、成分复杂、有机及无机污染物含量高、水质变化大等特点，并含有一定量的铬、砷等具有毒性的重金属。为了保护环境，需要对印染污水进行处理才能够达标排放。
现有的印染污水处理包括以下几种方法：
1、 物理法，将活性炭、粘土等多空物质的粉末或颗粒与污水混合，或让污水通过其颗粒状物组成的滤床，使污水中的污染物质被吸附在多空物质表面上或被过滤除去。
2、 化学法，主要由混凝法和氧化法。
3、 电解法
现在常用的方法是化学法，化学法的主要优点是工艺流程简单、操作管理方便、设备投资省、占地面积少、污水脱色效率高;缺点是运行费用较高、泥渣量多。
发明内容
本实用新型需要解决的技术问题是提供一种理化和生化相结合的一体式印染污水生化设备。为解决上述的技术问题，本实用新型的印染污水一体化生化设备包括过滤器和调节池，所述调节池通过提升泵与水解酸化池相连接，所述水解酸化池与生物氧化池相连接;所述生物氧化池后连接有斜管沉淀池，所述斜管沉淀池分别与砂滤池和污泥排出装置相连接;所述砂滤池与缓冲池相连接。
所述污泥排出装置包括污泥浓缩池和脱水机，所述污泥浓缩池与斜管沉淀池相连接，所述污泥浓缩池通过螺杆泵与脱水机相连接。
所述过滤器为机械栅格或密布通孔的挡板。
所述生物氧化池上连接有鼓风机。采用上述结构后，本实用新型的印染污水一体化生化设备先通过物理方式过滤印染污水中大量的悬浮物，然后通过生物氧化的方式净化印染污水，使其达标排放。本实用新型通过物理与生化相结合的方式，印染污水处理效果好，净化效率高。
