申请日2019.02.25
公开(公告)日2019.04.23
IPC分类号C02F9/14
摘要
本发明涉及一种污水处理相关，更具体的说是一种新式的污水处理移动装置，包括第一处理机构、第二处理机构、杂质处理机构、装置减震移动机构、压制挤压机构，本装置具有污水垃圾杂质清理，污水二次处理，垃圾溧水及垃圾挤压功能，沉淀物处理机构以及便捷移动机构。第一处理机构与第二处理机构相连接，第一处理机构与杂质处理机构相连接，杂质处理机构与装置减震移动机构相连接，杂质处理机构与压制挤压机构相连接。
权利要求书

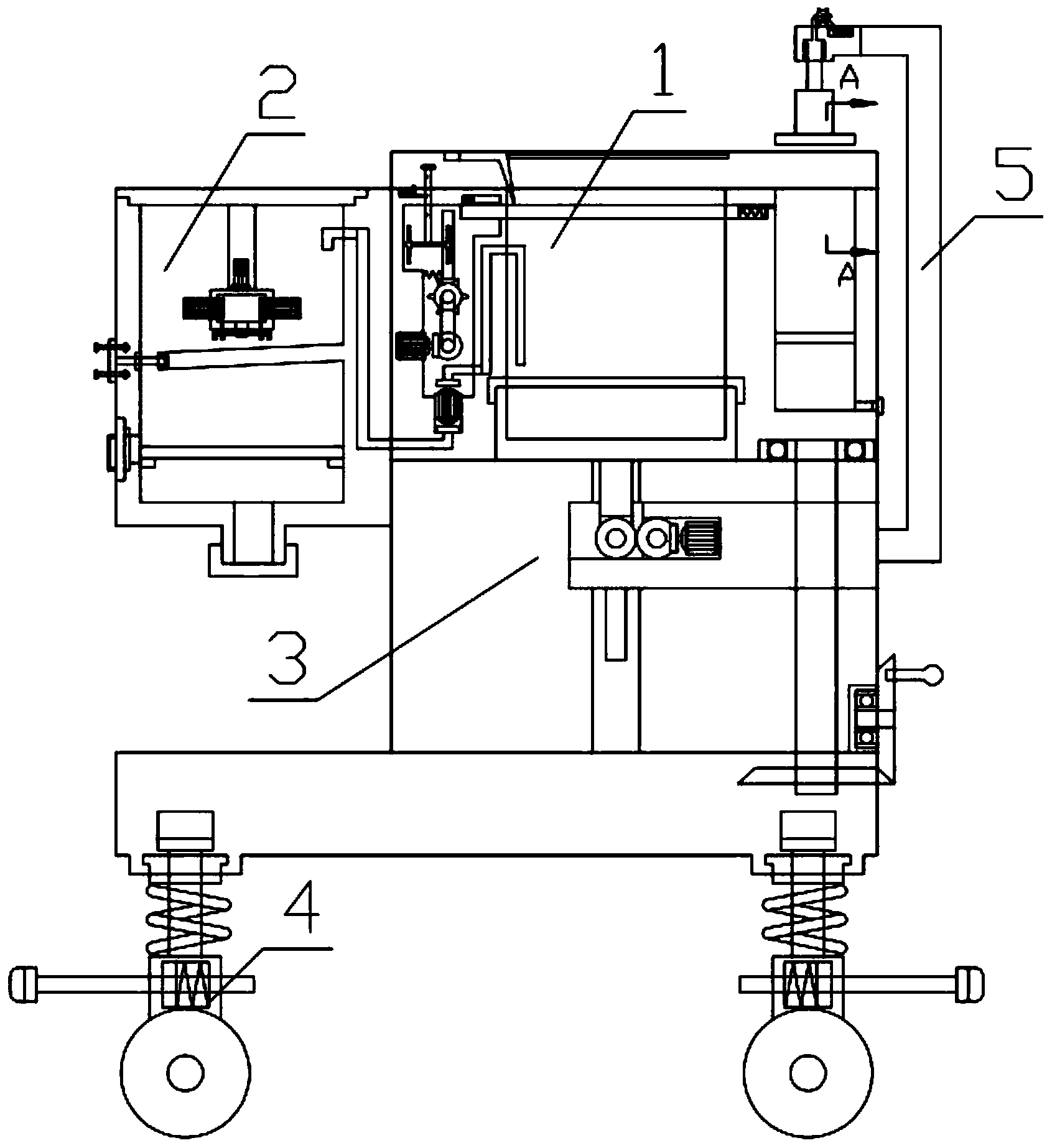

1.一种新式的污水处理移动装置，包括第一处理机构(1)、第二处理机构(2)、杂质处理机构(3)、装置减震移动机构(4)、压制挤压机构(5)，其特征在于：所述的第一处理机构(1)包括杂质清理机构(1-1)、抖动筛板机构(1-2)、抖动动力机构(1-3)、导水机构(1-4)、机构壳(1-5)，机构壳(1-5)与导水机构(1-4)固定连接，抖动动力机构(1-3)与机构壳(1-5)固定连接，抖动筛板机构(1-2)与机构壳(1-5)固定连接，杂质清理机构(1-1)与机构壳(1-5)固定零件;
杂质清理机构(1-1)包括侧挡板(1-1-1)、条形轨道槽(1-1-2)、清理板(1-1-3)、伺服机(1-1-4)，清理板(1-1-3)与伺服机(1-1-4)固定连接，侧挡板(1-1-1)上设置有条形轨道槽(1-1-2)，条形轨道槽(1-1-2)与清理板(1-1-3)和伺服机(1-1-4)相适应，侧挡板(1-1-1)与机构壳(1-5)固定连接;
清理板(1-1-3)上设置有滑块(1-1-3-1)，滑块(1-1-3-1)与条形轨道槽(1-1-2)相适应;
抖动筛板机构(1-2)包括弹簧一(1-2-1)、网格板(1-2-2)、滑动轮(1-2-3)，弹簧一(1-2-1)与网格板(1-2-2)固定连接，网格板(1-2-2)与滑动轮(1-2-3)固定连接;
抖动动力机构(1-3)包括调节杆(1-3-1)、L形定位件(1-3-2)、弹簧二(1-3-3)、柱形滑块(1-3-4)、连接杆(1-3-5)、摆动件(1-3-6)、弹簧三(1-3-7)、波动齿轮(1-3-8)、齿轮链一(1-3-9)、齿轮(1-3-10)、电机一(1-3-11)，调节杆(1-3-1)与L形定位件(1-3-2)通过凹槽相适应，L形定位件(1-3-2)与弹簧二(1-3-3)固定连接，调节杆(1-3-1)与连接杆(1-3-5)固定连接，连接杆(1-3-5)与柱形滑块(1-3-4)固定连接，柱形滑块(1-3-4)与摆动件(1-3-6)活动连接，摆动件(1-3-6)与弹簧三(1-3-7)固定连接，波动齿轮(1-3-8)与摆动件(1-3-6)接触连接，波动齿轮(1-3-8)与齿轮(1-3-10)通过齿轮链一(1-3-9)相连接，齿轮(1-3-10)与电机一(1-3-11)相咬合;
调节杆(1-3-1)上设置有凹槽一(1-3-1-1)，凹槽一(1-3-1-1)与L形定位件(1-3-2)固定连接;
柱形滑块(1-3-4)上设置有凹槽二(1-3-4-1)、凹槽三(1-3-4-2)，凹槽二(1-3-4-1)与摆动件(1-3-6)相适应，凹槽三(1-3-4-2)与机构壳(1-5)相适应;
摆动件(1-3-6)上设置有条形通孔(1-3-6-1)，条形通孔(1-3-6-1)与柱形滑块(1-3-4)相适应;
导水机构(1-4)包括上水管(1-4-1)、水泵(1-4-2)、下水管(1-4-3)，上水管(1-4-1)与水泵(1-4-2)相固定连接，水泵(1-4-2)与下水管(1-4-3)固定连接;
机构壳(1-5)包括异形凹槽(1-5-1)、条形槽(1-5-2)、L形槽(1-5-3)、通孔一(1-5-4)、凹槽四(1-5-5)、密封胶圈(1-5-6)、凹槽五(1-5-7)、凹槽六(1-5-8)、阀门(1-5-9)、小网格板(1-5-10)、异形槽(1-5-11)、杂物区(1-5-12)、溧水区(1-5-13)、主体壳(1-5-14)，异形凹槽(1-5-1)与抖动动力机构(1-3)相适应，条形槽(1-5-2)与柱形滑块(1-3-4)相适应，L形槽(1-5-3)与L形定位件(1-3-2)和弹簧二(1-3-3)相适应，通孔一(1-5-4)与调节杆(1-3-1)相适应，密封胶圈(1-5-6)与主体壳(1-5-14)固定连接，凹槽五(1-5-7)与淤泥沉淀池(3-2-1)相适应，凹槽六(1-5-8)与轴承二(3-2-5)相适应，阀门(1-5-9)与主体壳(1-5-14)通过螺纹相啮合，小网格板(1-5-10)与主体壳(1-5-14)固定连接，异形槽(1-5-11)与弹簧一(1-2-1)相适应，主体壳(1-5-14)上设置有杂物区(1-5-12)，主体壳(1-5-14)上设置有溧水区(1-5-13);
第二处理机构(2)包括搅拌及清理结构(2-1)、排水盖(2-2)、抽拉滤板(2-3)、机构外壳(2-4)，机构外壳(2-4)与搅拌及清理结构(2-1)相连接，抽拉滤板(2-3)与机构外壳(2-4)相连接，机构外壳(2-4)与排水盖(2-2)通过螺纹相啮合;
搅拌及清理结构(2-1)包括盖板(2-1-1)、连接柱(2-1-2)、电机二(2-1-3)、轴承一(2-1-4)、方形架(2-1-5)、吸附板(2-1-6)、拦截杆(2-1-7)、限位板(2-1-8)、螺纹移动件(2-1-9)、双向螺纹杆(2-1-10)、半环拉手(2-1-11)，盖板(2-1-1)与半环拉手(2-1-11)固定连接，盖板(2-1-1)与连接柱(2-1-2)固定连接，连接柱(2-1-2)与电机二(2-1-3)固定连接，电机二(2-1-3)与轴承一(2-1-4)固定连接，轴承一(2-1-4)与连接柱(2-1-2)固定连接，轴承一(2-1-4)与方形架(2-1-5)固定连接，方形架(2-1-5)与吸附板(2-1-6)通过通孔相适应，吸附板(2-1-6)与拦截杆(2-1-7)接触连接，拦截杆(2-1-7)与方形架(2-1-5)固定连接，方形架(2-1-5)与限位板(2-1-8)固定连接，限位板(2-1-8)与双向螺纹杆(2-1-10)通过凹槽相适应，双向螺纹杆(2-1-10)与螺纹移动件(2-1-9)通过螺纹相连接;
连接柱(2-1-2)上设置有凹槽六(2-1-2-1)，凹槽六(2-1-2-1)与电机二(2-1-3)相适应;
吸附板(2-1-6)上设置有螺纹槽(2-1-6-1)，吸附板(2-1-6)与螺纹移动件(2-1-9)通过螺纹槽(2-1-6-1)相连接;
限位板(2-1-8)上设置有凹槽七(2-1-8-1)，凹槽七(2-1-8-1)与螺纹移动件(2-1-9)相适应;
螺纹移动件(2-1-9)上设置有螺纹通孔一(2-1-9-1)，螺纹移动件(2-1-9)与双向螺纹杆(2-1-10)通过螺纹通孔一(2-1-9-1)相连接;
抽拉滤板(2-3)包括握把(2-3-1)、T形盖(2-3-2)、密封胶圈(2-3-3)、过滤板(2-3-4)，握把(2-3-1)与T形盖(2-3-2)固定连接，T形盖(2-3-2)与过滤板(2-3-4)固定连接，T形盖(2-3-2)与密封胶圈(2-3-3)固定连接;
密封胶圈(2-3-3)上设置有通孔三(2-3-3-1)，T形盖(2-3-2)与密封胶圈(2-3-3)通过通孔三(2-3-3-1)固定连接;
机构外壳(2-4)包括主体框架(2-4-1)、异形通孔(2-4-2)、盖板凹槽(2-4-3)、托块(2-4-4)、水管凹槽(2-4-5)、斜板(2-4-6)、U形胶垫(2-4-7)、小块挡板(2-4-8)、胶垫(2-4-9)、限位块(2-4-10)、连接移动板(2-4-11)、螺纹杆件(2-4-12)，异形通孔(2-4-2)与抽拉滤板(2-3)相适应，盖板凹槽(2-4-3)与搅拌及清理结构(2-1)相适应，托块(2-4-4)与主体框架(2-4-1)固定连接，托块(2-4-4)与过滤板(2-3-4)接触连接，斜板(2-4-6)与主体框架(2-4-1)固定连接，水管凹槽(2-4-5)与下水管(1-4-3)相适应，斜板(2-4-6)与U形胶垫(2-4-7)固定连接，U形胶垫(2-4-7)与小块挡板(2-4-8)接触连接，主体框架(2-4-1)与胶垫(2-4-9)固定连接，胶垫(2-4-9)与小块挡板(2-4-8)通过通孔四(2-4-9-1)相连接，限位块(2-4-10)与主体框架(2-4-1)通过限位凹槽(2-4-1-1)相连接，限位块(2-4-10)与螺纹杆件(2-4-12)固定连接，螺纹杆件(2-4-12)与连接移动板(2-4-11)通过螺纹通孔二(2-4-11-1)相连接，连接移动板(2-4-11)与小块挡板(2-4-8)固定连接;
主体框架(2-4-1)上设置有限位凹槽(2-4-1-1);
胶垫(2-4-9)上设置有通孔四(2-4-9-1);
连接移动板(2-4-11)上设置有螺纹通孔二(2-4-11-1);
杂质处理机构(3)上设置有U形外壳(3-1)、转向结构(3-2)，U形外壳(3-1)与转向结构(3-2)固定连接;
U形外壳(3-1)上设置有滑块凹槽(3-1-1)、凹槽八(3-1-2)、通孔五(3-1-3)、凹槽九(3-1-4)、凹槽十(3-1-5)，凹槽九(3-1-4)与螺纹柱(3-2-6)相适应，凹槽八(3-1-2)与斜齿轮二(3-2-11)相适应;
转向结构(3-2)包括淤泥沉淀池(3-2-1)、调向齿轮(3-2-2)、连接齿轮(3-2-3)、电机三(3-2-4)、轴承二(3-2-5)、螺纹柱(3-2-6)、升降板(3-2-7)、摇动把手(3-2-8)、斜齿轮一(3-2-9)、轴承三(3-2-10)、斜齿轮二(3-2-11)，淤泥沉淀池(3-2-1)与调向齿轮(3-2-2)固定连接，淤泥沉淀池(3-2-1)与升降板(3-2-7)通过凹槽活动接触连接，调向齿轮(3-2-2)与连接齿轮(3-2-3)相咬合，连接齿轮(3-2-3)与电机三(3-2-4)相咬合，电机三(3-2-4)与升降板(3-2-7)通过电机槽(3-2-7-3)固定连接，轴承二(3-2-5)与螺纹柱(3-2-6)固定连接，螺纹柱(3-2-6)与升降板(3-2-7)通过螺纹孔一(3-2-7-1)相连接，螺纹柱(3-2-6)与斜齿轮二(3-2-11)通过通孔六(3-2-11-1)相连接，斜齿轮二(3-2-11)与斜齿轮一(3-2-9)相咬合，斜齿轮一(3-2-9)与轴承三(3-2-10)固定连接，轴承三(3-2-10)与U形外壳(3-1)通过通孔五(3-1-3)相连接，摇动把手(3-2-8)与斜齿轮一(3-2-9)通过螺纹凹槽(3-2-9-1)相连接;
升降板(3-2-7)上设置有螺纹孔一(3-2-7-1)、升降滑块(3-2-7-2)、电机槽(3-2-7-3)，升降滑块(3-2-7-2)与U形外壳(3-1)通过滑块凹槽(3-1-1)相连接;
斜齿轮一(3-2-9)上设置有螺纹凹槽(3-2-9-1);
斜齿轮二(3-2-11)上设置有通孔六(3-2-11-1);
装置减震移动机构(4)包括缓冲结构(4-1)、防撞结构(4-2)，缓冲结构(4-1)与防撞结构(4-2)相连接;
缓冲结构(4-1)包括格挡件(4-1-1)、螺纹管(4-1-2)、弹簧四(4-1-3)、滚轮连接件(4-1-4)、滚轮(4-1-5)，格挡件(4-1-1)和螺纹管(4-1-2)与U形外壳(3-1)通过凹槽十(3-1-5)相连接，格挡件(4-1-1)与螺纹管(4-1-2)通过螺纹孔二(4-1-2-1)相连接，弹簧四(4-1-3)位于螺纹管(4-1-2)和滚轮连接件(4-1-4)之间，弹簧四(4-1-3)套在格挡件(4-1-1)上，滚轮连接件(4-1-4)与防撞结构(4-2)通过活动通孔(4-1-4-1)相连接，滚轮连接件(4-1-4)与滚轮(4-1-5)通过紧固螺栓相连接;
螺纹管(4-1-2)上设置有螺纹孔二(4-1-2-1);
滚轮连接件(4-1-4)上设置有活动通孔(4-1-4-1);
防撞结构(4-2)包括防撞胶垫(4-2-1)、T形活动件(4-2-2)、卡位连接件(4-2-3)、弹簧五(4-2-4)，防撞胶垫(4-2-1)与T形活动件(4-2-2)固定连接，T形活动件(4-2-2)与卡位连接件(4-2-3)固定连接，卡位连接件(4-2-3)与弹簧五(4-2-4)固定连接;
压制挤压机构(5)包括连接移动柱(5-1)、挤压结构(5-2)，连接移动柱(5-1)与挤压结构(5-2)固定连接，连接移动柱(5-1)与升降板(3-2-7)固定连接;
挤压结构(5-2)包括齿轮固定件(5-2-1)、憨实件(5-2-2)、弹簧六(5-2-3)、顶端连接件(5-2-4)、电机四(5-2-5)、动力齿轮(5-2-6)、齿轮链二(5-2-7)、挤压齿轮(5-2-8)，齿轮固定件(5-2-1)与顶端连接件(5-2-4)固定连接，齿轮固定件(5-2-1)与挤压齿轮(5-2-8)相连接，挤压齿轮(5-2-8)与动力齿轮(5-2-6)通过齿轮链二(5-2-7)相连接，动力齿轮(5-2-6)与电机四(5-2-5)相咬合，电机四(5-2-5)与顶端连接件(5-2-4)固定连接，顶端连接件(5-2-4)与憨实件(5-2-2)通过凹槽相适应，憨实件(5-2-2)与弹簧六(5-2-3)固定连接;
第一处理机构(1)与第二处理机构(2)相连接，第一处理机构(1)与杂质处理机构(3)相连接，杂质处理机构(3)与装置减震移动机构(4)相连接，杂质处理机构(3)与压制挤压机构(5)相连接。
2.根据权利要求1所述的一种新式的污水处理移动装置，其特征在于：所述的装置减震移动机构(4)的个数有四个，均匀的分布在杂质处理机构(3)的底部。
说明书
一种新式的污水处理移动装置
技术领域
本发明涉及一种污水处理相关，更具体的说是一种新式的污水处理移动装置。
背景技术
污水处理是改善环境的方法之一，传统的方式是将污水运输后集中处理，虽然效果明显，但过程耗时时间长，投资过大，为了解决这些问题，所以设计一种新式的污水处理移动装置来解决这一问题。
发明内容
本发明主要解决的技术问题是提供一种新式的污水处理移动装置，本装置具有污水垃圾杂质清理，污水二次处理，垃圾溧水及垃圾挤压功能，沉淀物处理机构以及便捷移动机构。
为解决上述技术问题，本发明涉及一种污水处理相关，更具体的说是一种新式的污水处理移动装置，包括第一处理机构、第二处理机构、杂质处理机构、装置减震移动机构、压制挤压机构，本装置具有污水垃圾杂质清理，污水二次处理，垃圾溧水及垃圾挤压功能，沉淀物处理机构以及便捷移动机构。
所述的第一处理机构包括杂质清理机构、抖动筛板机构、抖动动力机构、导水机构、机构壳，机构壳与导水机构固定连接，抖动动力机构与机构壳固定连接，抖动筛板机构与机构壳固定连接，杂质清理机构与机构壳固定零件;
杂质清理机构包括侧挡板、条形轨道槽、清理板、伺服机，清理板与伺服机固定连接，侧挡板上设置有条形轨道槽，条形轨道槽与清理板和伺服机相适应，侧挡板与机构壳固定连接;
清理板上设置有滑块，滑块与条形轨道槽相适应;
抖动筛板机构包括弹簧一、网格板、滑动轮，弹簧一与网格板固定连接，网格板与滑动轮固定连接;
抖动动力机构包括调节杆、L形定位件、弹簧二、柱形滑块、连接杆、摆动件、弹簧三、波动齿轮、齿轮链一、齿轮、电机一，调节杆与L形定位件通过凹槽相适应，L形定位件与弹簧二固定连接，调节杆与连接杆固定连接，连接杆与柱形滑块固定连接，柱形滑块与摆动件活动连接，摆动件与弹簧三固定连接，波动齿轮与摆动件接触连接，波动齿轮与齿轮通过齿轮链一相连接，齿轮与电机一相咬合;
调节杆上设置有凹槽一，凹槽一与L形定位件固定连接;
柱形滑块上设置有凹槽二、凹槽三，凹槽二与摆动件相适应，凹槽三与机构壳相适应;
摆动件上设置有条形通孔，条形通孔与柱形滑块相适应;
导水机构包括上水管、水泵、下水管，上水管与水泵相固定连接，水泵与下水管固定连接;
机构壳包括异形凹槽、条形槽、L形槽、通孔一、凹槽四、密封胶圈、凹槽五、凹槽六、阀门、小网格板、异形槽、杂物区、溧水区、主体壳，异形凹槽与抖动动力机构相适应，条形槽与柱形滑块相适应，L形槽与L形定位件和弹簧二相适应，通孔一与调节杆相适应，密封胶圈与主体壳固定连接，凹槽五与淤泥沉淀池相适应，凹槽六与轴承二相适应，阀门与主体壳通过螺纹相啮合，小网格板与主体壳固定连接，异形槽与弹簧一相适应，主体壳上设置有杂物区，主体壳上设置有溧水区;
第二处理机构包括搅拌及清理结构、排水盖、抽拉滤板、机构外壳，机构外壳与搅拌及清理结构相连接，抽拉滤板与机构外壳相连接，机构外壳与排水盖通过螺纹相啮合;
搅拌及清理结构包括盖板、连接柱、电机二、轴承一、方形架、吸附板、拦截杆、限位板、螺纹移动件、双向螺纹杆、半环拉手，盖板与半环拉手固定连接，盖板与连接柱固定连接，连接柱与电机二固定连接，电机二与轴承一固定连接，轴承一与连接柱固定连接，轴承一与方形架固定连接，方形架与吸附板通过通孔相适应，吸附板与拦截杆接触连接，拦截杆与方形架固定连接，方形架与限位板固定连接，限位板与双向螺纹杆通过凹槽相适应，双向螺纹杆与螺纹移动件通过螺纹相连接;
连接柱上设置有凹槽六，凹槽六与电机二相适应;
吸附板上设置有螺纹槽，吸附板与螺纹移动件通过螺纹槽相连接;
限位板上设置有凹槽七，凹槽七与螺纹移动件相适应;
螺纹移动件上设置有螺纹通孔一，螺纹移动件与双向螺纹杆通过螺纹通孔一相连接;
抽拉滤板包括握把、T形盖、密封胶圈、过滤板，握把与T形盖固定连接，T形盖与过滤板固定连接，T形盖与密封胶圈固定连接;
密封胶圈上设置有通孔三，T形盖与密封胶圈通过通孔三固定连接;
机构外壳包括主体框架、异形通孔、盖板凹槽、托块、水管凹槽、斜板、U形胶垫、小块挡板、胶垫、限位块、连接移动板、螺纹杆件，异形通孔与抽拉滤板相适应，盖板凹槽与搅拌及清理结构相适应，托块与主体框架固定连接，托块与过滤板接触连接，斜板与主体框架固定连接，水管凹槽与下水管相适应，斜板与U形胶垫固定连接，U形胶垫与小块挡板接触连接，主体框架与胶垫固定连接，胶垫与小块挡板通过通孔四相连接，限位块与主体框架通过限位凹槽相连接，限位块与螺纹杆件固定连接，螺纹杆件与连接移动板通过螺纹通孔二相连接，连接移动板与小块挡板固定连接;
主体框架上设置有限位凹槽;
胶垫上设置有通孔四;
连接移动板上设置有螺纹通孔二;
杂质处理机构上设置有U形外壳、转向结构，U形外壳与转向结构固定连接;
U形外壳上设置有滑块凹槽、凹槽八、通孔五、凹槽九、凹槽十，凹槽九与螺纹柱相适应，凹槽八与斜齿轮二相适应;
转向结构包括淤泥沉淀池、调向齿轮、连接齿轮、电机三、轴承二、螺纹柱、升降板、摇动把手、斜齿轮一、轴承三、斜齿轮二，淤泥沉淀池与调向齿轮固定连接，淤泥沉淀池与升降板通过凹槽活动接触连接，调向齿轮与连接齿轮相咬合，连接齿轮与电机三相咬合，电机三与升降板通过电机槽固定连接，轴承二与螺纹柱固定连接，螺纹柱与升降板通过螺纹孔一相连接，螺纹柱与斜齿轮二通过通孔六相连接，斜齿轮二与斜齿轮一相咬合，斜齿轮一与轴承三固定连接，轴承三与U形外壳通过通孔五相连接，摇动把手与斜齿轮一通过螺纹凹槽相连接;
升降板上设置有螺纹孔一、升降滑块、电机槽，升降滑块与U形外壳通过滑块凹槽相连接;
斜齿轮一上设置有螺纹凹槽;
斜齿轮二上设置有通孔六;
装置减震移动机构包括缓冲结构、防撞结构，缓冲结构与防撞结构相连接;
缓冲结构包括格挡件、螺纹管、弹簧四、滚轮连接件、滚轮，格挡件和螺纹管与U形外壳通过凹槽十相连接，格挡件与螺纹管通过螺纹孔二相连接，弹簧四位于螺纹管和滚轮连接件之间，弹簧四套在格挡件上，滚轮连接件与防撞结构通过活动通孔相连接，滚轮连接件与滚轮通过紧固螺栓相连接;
螺纹管上设置有螺纹孔二;
滚轮连接件上设置有活动通孔;
防撞结构包括防撞胶垫、T形活动件、卡位连接件、弹簧五，防撞胶垫与T形活动件固定连接，T形活动件与卡位连接件固定连接，卡位连接件与弹簧五固定连接;
压制挤压机构包括连接移动柱、挤压结构，连接移动柱与挤压结构固定连接，连接移动柱与升降板固定连接;
挤压结构包括齿轮固定件、憨实件、弹簧六、顶端连接件、电机四、动力齿轮、齿轮链二、挤压齿轮，齿轮固定件与顶端连接件固定连接，齿轮固定件与挤压齿轮相连接，挤压齿轮与动力齿轮通过齿轮链二相连接，动力齿轮与电机四相咬合，电机四与顶端连接件固定连接，顶端连接件与憨实件通过凹槽相适应，憨实件与弹簧六固定连接;
第一处理机构与第二处理机构相连接，第一处理机构与杂质处理机构相连接，杂质处理机构与装置减震移动机构相连接，杂质处理机构与压制挤压机构相连接。
作为本技术方案的进一步优化，本发明一种新式的污水处理移动装置所述的装置减震移动机构的个数有四个，均匀的分布在杂质处理机构的底部。
本发明一种新式的污水处理移动装置的有益效果为：
本发明一种新式的污水处理移动装置，本装置具有污水垃圾杂质清理，污水二次处理，垃圾溧水及垃圾挤压功能，沉淀物处理机构以及便捷移动机构。
