申请日2019.07.01
公开(公告)日2019.08.23
IPC分类号C02F11/00; C02F11/13; C02F7/00; C02F1/48; C02F101/20
摘要

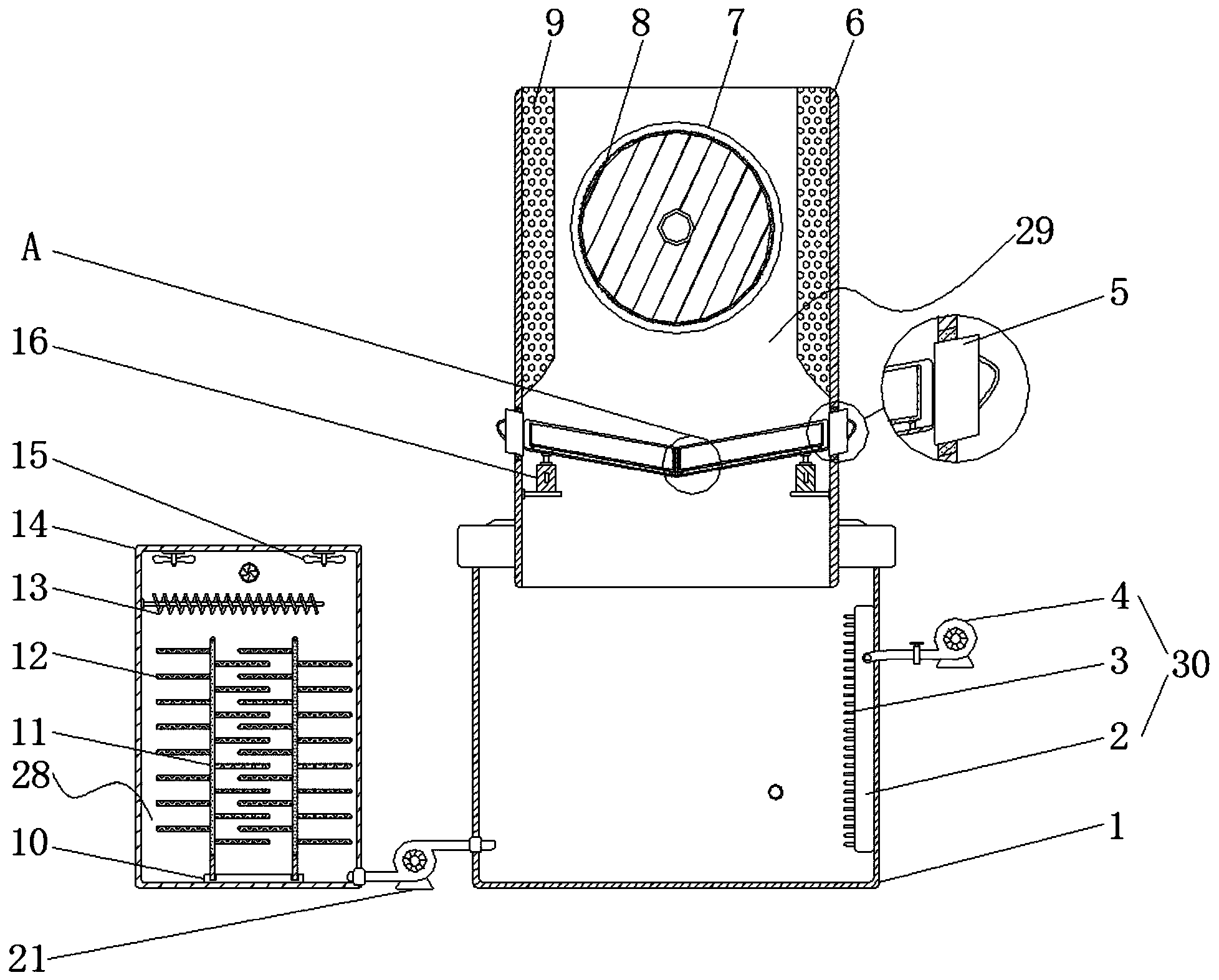

本发明涉及一种污水污泥分离处理设备，包括进水管、用于对金属物质进行处理的金属物质处理组件、污泥收纳箱和用于对污泥进行处理的污泥处理组件，所述金属物质处理组件包括设置在进水管内部顶端的辊轴、覆盖设置在辊轴表面上的电磁体层和设置在进水管后侧的传动电机，所述传动电机前侧输出端的转轴贯穿进水管并延伸至进水管的内部和辊轴传动连接。该污水污泥分离处理设备，通过辊轴、电磁体层、传动电机、振动电机、连接板和收纳管的配合使用，当本装置开始工作时，电磁体层可对金属杂质进行吸附，同时收纳管可对其他杂质进行过滤收集，由此解决了传统污水处理装置不便于对污水中金属物质进行处理的问题。
权利要求书
1.一种污水污泥分离处理设备，其特征在于：包括进水管、用于对金属物质进行处理的金属物质处理组件、污泥收纳箱和用于对污泥进行处理的污泥处理组件;
所述金属物质处理组件包括设置在进水管内部顶端的辊轴、覆盖设置在辊轴表面上的电磁体层和设置在进水管后侧的传动电机，所述传动电机前侧输出端的转轴贯穿进水管并延伸至进水管的内部和辊轴传动连接，所述金属物质处理组件还包括设置在进水管内部两侧的振动电机、设置在振动电机顶端的连接板和设置在连接板内侧用于对金属物质和其他杂质进行过滤的收纳管，所述进水管内部的两侧均设置有过水板，且过水板上设置有筛孔;
还包括设置在进水管底端的污水收集箱和污水曝气组件，所述进水管的底端贯穿污水收集箱并延伸至污水收集箱的内部，所述污水收集箱的后侧设置有第一污水泵，且第一污水泵的输入端通过防爆管贯穿污水收集箱并延伸至污水收集箱的内部;
所述污泥收纳箱设置在污水收集箱的一侧，所述污水收集箱和污泥收纳箱通过污泥泵相连通，所述污泥泵的输入端通过防爆管贯穿污水收集箱并延伸至污水收集箱的内部，所述污泥泵的输出端通过防爆管贯穿污泥收纳箱并延伸至污泥收纳箱的内部，所述污泥收纳箱的前侧通过合页设置有门体，且门体的前侧设置有把手;
所述污泥处理组件包括设置在污泥收纳箱内部的电阻丝、至少两个设置在污泥收纳箱内部顶端的风扇、设置在污泥收纳箱内部底端的凹槽板和卡合设置在凹槽板上凹槽部位的隔板，所述污泥处理组件还包括交叉间隔设置在隔板上的平面板。
2.根据权利要求1所述的一种污水污泥分离处理设备，其特征在于：所述进水管的两侧均开设有插口，且插口的内侧设置有密封垫，所述进水管的两侧对应插口位置设置有橡胶塞。
3.根据权利要求1所述的一种污水污泥分离处理设备，其特征在于：所述转轴和进水管的交接处设置有轴承，所述轴承的内圈和转轴连接，所述轴承的外圈和进水管连接。
4.根据权利要求1所述的一种污水污泥分离处理设备，其特征在于：所述污水曝气组件包括设置在污水收集箱内部的氧气缓冲壳、与氧气缓冲壳相连通的氧气喷射嘴和设置在污水收集箱外侧的氧气泵，所述氧气泵的输出端通过防爆管贯穿污水收集箱并延伸至污水收集箱的内部和氧气缓冲壳相连通。
5.根据权利要求4所述的一种污水污泥分离处理设备，其特征在于：所述氧气泵输出端的防爆管上设置有单向阀。
6.根据权利要求1所述的一种污水污泥分离处理设备，其特征在于：所述连接板和收纳管上开设有流水孔。
7.根据权利要求1所述的一种污水污泥分离处理设备，其特征在于：所述平面板和隔板上均开设有导流孔。
8.根据权利要求1所述的一种污水污泥分离处理设备，其特征在于：所述污泥收纳箱的后侧开设有通风口，所述通风口的出气端设置有透气帽。
9.根据权利要求1所述的一种污水污泥分离处理设备，其特征在于：所述污水收集箱的前侧设置有第二污水泵，且第二污水泵的输入端和输出端分别通过防爆管贯穿污水收集箱并延伸至污水收集箱的内部。
10.根据权利要求1所述的一种污水污泥分离处理设备，其特征在于：所述污水收集箱上设置有电源插孔和控制按钮。
说明书
一种污水污泥分离处理设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种污水污泥分离处理设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前市场上所存在的污水处理设备在针对污水处理时的处理方法已被大家所熟知，传统的污水处理设备仅仅针对污水表面的浑浊度、异味或悬浮物进行处理，如此的污水处理功能已远远无法满足当代社会的高质量污水处理要求，在污水中所可能存在的金属物质处理，往往被使用者所忽视，此类金属物质若过多存在，则将对环境造成污染，且若人类食用或饮用被金属物质所污染的水源或鱼类产品也将对人体造成伤害，而且目前在针对污水处理中的污泥处理，也往往成为使用者的一项新困扰，此残留剩余的污泥中，往往掺杂有大量的细菌与病菌，且存在刺鼻异味，对于此类污水中污泥的处理也是当代社会所要解决的一项难题。因此，我们提出一种新型的污水污泥分离处理设备用于解决上述问题。
发明内容
有鉴于此，本发明的目的在于提供一种污水污泥分离处理设备，以解决现有技术污水中所掺杂的金属物质以及针对污水中的污泥进行处理的问题。
本发明通过以下技术方案实现：
一种污水污泥分离处理设备，包括进水管、用于对金属物质进行处理的金属物质处理组件、污泥收纳箱和用于对污泥进行处理的污泥处理组件;
所述金属物质处理组件包括设置在进水管内部顶端的辊轴、覆盖设置在辊轴表面上的电磁体层和设置在进水管后侧的传动电机，所述传动电机前侧输出端的转轴贯穿进水管并延伸至进水管的内部和辊轴传动连接，所述金属物质处理组件还包括设置在进水管内部两侧的振动电机、设置在振动电机顶端的连接板和设置在连接板内侧用于对金属物质和其他杂质进行过滤的收纳管，所述进水管内部的两侧均设置有过水板，且过水板上设置有筛孔;
还包括设置在进水管底端的污水收集箱和污水曝气组件，所述进水管的底端贯穿污水收集箱并延伸至污水收集箱的内部，所述污水收集箱的后侧设置有第一污水泵，且第一污水泵的输入端通过防爆管贯穿污水收集箱并延伸至污水收集箱的内部;
所述污泥收纳箱设置在污水收集箱的一侧，所述污水收集箱和污泥收纳箱通过污泥泵相连通，所述污泥泵的输入端通过防爆管贯穿污水收集箱并延伸至污水收集箱的内部，所述污泥泵的输出端通过防爆管贯穿污泥收纳箱并延伸至污泥收纳箱的内部，所述污泥收纳箱的前侧通过合页设置有门体，且门体的前侧设置有把手;
所述污泥处理组件包括设置在污泥收纳箱内部的电阻丝、至少两个设置在污泥收纳箱内部顶端的风扇、设置在污泥收纳箱内部底端的凹槽板和卡合设置在凹槽板上凹槽部位的隔板，所述污泥处理组件还包括交叉间隔设置在隔板上的平面板。
进一步，所述进水管的两侧均开设有插口，且插口的内侧设置有密封垫，所述进水管的两侧对应插口位置设置有橡胶塞。
进一步，所述转轴和进水管的交接处设置有轴承，所述轴承的内圈和转轴连接，所述轴承的外圈和进水管连接。
进一步，所述污水曝气组件包括设置在污水收集箱内部的氧气缓冲壳、与氧气缓冲壳相连通的氧气喷射嘴和设置在污水收集箱外侧的氧气泵，所述氧气泵的输出端通过防爆管贯穿污水收集箱并延伸至污水收集箱的内部和氧气缓冲壳相连通。
进一步，所述氧气泵输出端的防爆管上设置有单向阀。
进一步，所述连接板和收纳管上开设有流水孔。
进一步，所述平面板和隔板上均开设有导流孔。
进一步，所述污泥收纳箱的后侧开设有通风口，所述通风口的出气端设置有透气帽。
进一步，所述污水收集箱的前侧设置有第二污水泵，且第二污水泵的输入端和输出端分别通过防爆管贯穿污水收集箱并延伸至污水收集箱的内部。
进一步，所述污水收集箱上设置有电源插孔和控制按钮。
本发明的有益效果在于：
1.该污水污泥分离处理设备，通过辊轴、电磁体层、传动电机、振动电机、连接板和收纳管的配合使用，当本装置开始工作时，电磁体层可对金属杂质进行吸附，同时收纳管可对其他杂质进行过滤收集，当电磁体层的表面吸附过多的金属物质或污水经进水管流通完毕后，可先行将收纳管内部手收集的其他杂质进行倾倒，再关闭电磁体层，使其电磁力消失，金属物质掉落至收纳管的内侧，此时使用者可对从污水中所过滤出的金属物质进行处理，或可回收使用，或可集中处理，由此解决了传统污水处理装置不便于对污水中金属物质进行处理的问题。
2.该污水污泥分离处理设备，通过电阻丝、风扇、凹槽板、隔板、平面板和透气帽之间的配合使用，可便于使用者对污水中的污泥进行高温脱水干燥处理，此过程中的平面板和隔板其目的是增加污泥与热气之间的接触面积，提高对污水中污泥的处理效率，由此解决了传统污水处理装置不便于对污水中的污泥进行处理的问题。
3.该污水污泥分离处理设备，通过氧气缓冲壳、氧气喷射嘴和氧气泵的配合使用，当本装置开始工作时，可对处于缺氧或厌氧状态的污水进行充氧以增强污水的自净能力，改善水质，此操作过程具有对水质不产生任何危害等优点。
