申请日2019.06.24
公开(公告)日2019.09.27
IPC分类号C02F9/02
摘要
本发明提供了一种便于清污的工业污水处理装置，包括：装置本体、封堵件、支撑架、第一滤板、固定板;装置本体的上端呈凹型状，且装置本体的上表面开槽设置有通口。通过转动转轴带动活动块左右移动，当活动块向右移动时，使第二活动轴的左侧抬起并向右压紧，此时第一活动轴的左端带动封堵件向右移动，通过进水管将污水排入装置内部，当转轴带动活动块向左移动时，此时封堵件回到初始位置，使封堵件将进水管封堵，有效的解决了污水过多的进入装置内部，使滤网上积累的杂质也较多，容易导致污水过滤净化效果逐渐变差的问题。
权利要求书

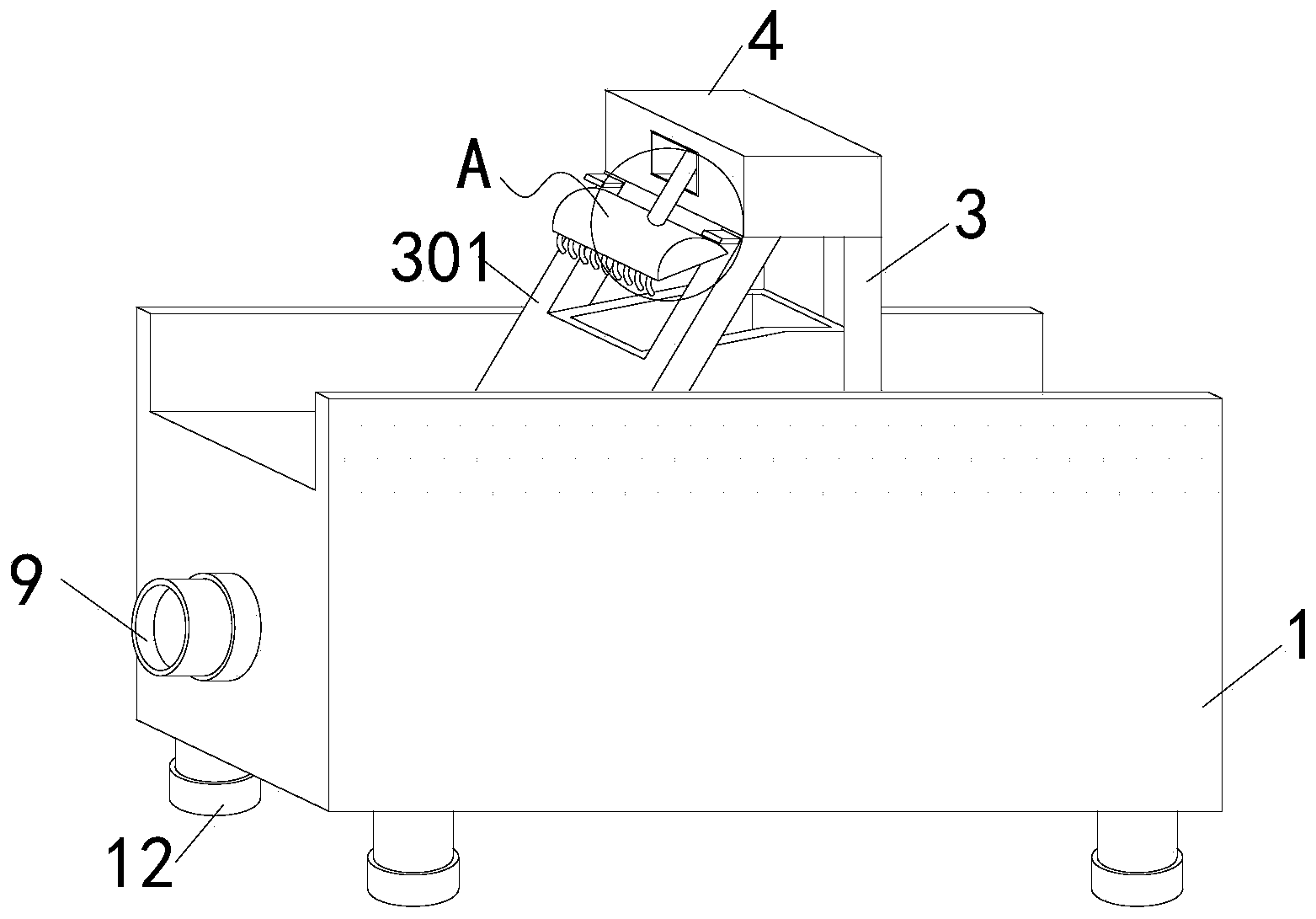

1.一种便于清污的工业污水处理装置，包括：装置本体(1)、封堵件(2)、支撑架(3)、第一滤板(7)、固定板(501);其特征在于，所述装置本体(1)的上端呈凹型状，且装置本体(1)的上表面开槽设置有通口(11)。
2.如权利要求1所述便于清污的工业污水处理装置，其特征在于：所述装置本体(1)包括封堵件(2)、支撑架(3)。
3.如权利要求2所述便于清污的工业污水处理装置，其特征在于：所述封堵件(2)设置在装置本体(1)的内部，且封堵件(2)的顶部活动连接有固定块(201)。
4.如权利要求2所述便于清污的工业污水处理装置，其特征在于：所述支撑架(3)设置在装置本体(1)的顶部，且支撑架(3)的底部设置有凹槽(301)。
5.如权利要求1所述便于清污的工业污水处理装置，其特征在于：所述第一滤板(7)与支撑架(3)的一端皆呈倾斜面，且第一滤板(7)与支撑架(3)一端的倾斜角度皆为25度。
6.如权利要求1或5所述便于清污的工业污水处理装置，其特征在于：所述第一滤板(7)与支撑架(3)通过通口(11)相接。
7.如权利要求4所述便于清污的工业污水处理装置，其特征在于：所述凹槽(301)的上端左侧呈倾斜状。
8.如权利要求1所述便于清污的工业污水处理装置，其特征在于：所述封堵件(2)呈L型。
9.如权利要求1所述便于清污的工业污水处理装置，其特征在于：所述固定板(501)的左端活动连接有活动板(502)，且固定板(501)与活动板(502)的凹凸面紧密贴合。
说明书
一种便于清污的工业污水处理装置
技术领域
本发明涉及污水处理技术领域，更具体地说，特别涉及一种便于清污的工业污水处理装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，工业污水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。
基于上述描述，以及结合现有技术中的设备发现，现有的污水处理装置，不能控制污水的进水量，由于工业污水中掺杂的污染物较多，使大量污水进入装置内，使滤网上积累的杂质也较多，容易导致污水过滤净化效果逐渐变差，并且清理滤网也比较麻烦，而且一些较大的污染物和垃圾容易滑落至滤板下，容易导致装置内部堵塞，因此本设计针对于上述问题，设计出一款结构合理的，及功能性好的污水处理装置，以提高实用性。
发明内容
(一)技术问题
综上所述，本发明提供一种便于清污的工业污水处理装置，通过结构与功能性的改进，以解决上述专利中不能控制污水的进水量，清理滤网也比较麻烦，较大的污染物和垃圾容易滑落至滤板下，容易导致装置内部堵塞的问题。
技术方案
本发明提供了一种便于清污的工业污水处理装置，包括：装置本体、封堵件、支撑架、第一滤板、固定板;装置本体的上端呈凹型状，且装置本体的上表面开槽设置有通口。
进一步的，装置本体包括封堵件、支撑架。
进一步的，封堵件设置在装置本体的内部，且封堵件的顶部活动连接有固定块。
进一步的，支撑架设置在装置本体的顶部，且支撑架的底部设置有凹槽。
进一步的，第一滤板与支撑架的一端皆呈倾斜面，且第一滤板与支撑架一端的倾斜角度皆为25度。
进一步的，第一滤板与支撑架通过通口相接。
进一步的，凹槽的上端左侧呈倾斜状。
进一步的，封堵件呈L型。
进一步的，固定板的左端活动连接有活动板，且固定板与活动板的凹凸面紧密贴合
(三)有益效果
1、本发明提供了一种便于清污的工业污水处理装置，首先，通过转动转轴带动活动块左右移动，当活动块向右移动时，使第二活动轴的左侧抬起并向右压紧，此时第一活动轴的左端带动封堵件向右移动，通过进水管将污水排入装置内部，当转轴带动活动块向左移动时，此时封堵件回到初始位置，使封堵件将进水管封堵，有效的解决了污水过多的进入装置内部，使滤网上积累的杂质也较多，容易导致污水过滤净化效果逐渐变差的问题。
2、其次，通过液压缸将推杆向左推动，使推杆带动U型板利用第二卡块倾斜的角度向左下方移动，且第一卡块与第二卡块固定在第二支撑柱与推杆上，当U型板在向左下移动时，带动刷斗也向左下移动，使刷头移动至第一滤板底部的位置，然后利用水流冲击的压力使刷斗向右倾斜，使刷头与第一滤板两端面相接触，此时利用液压缸将推杆向右推动，使推杆带动U型板向右上方移动，同时使刷斗带动刷头向右上移动，在向上移动过程中，通过刷头对第一滤板表面的污染物进行清理，并利用刷斗对第一滤板刷下来的污染物进行收集，当刷斗移动至限位板的位置时，通过限位板使刷斗向左倾斜，利用倾斜的角度将刷斗内的污染物掉入至凹槽内，且凹槽的上端左侧呈倾斜状，便于将滤板上的污染物进行收集。
3、再者，当一些较大的污染物和垃圾滑落至第一滤板下时，利用堆积的较大污染物的重力，活动板的右端向下旋转，并使污染物掉落至收集箱的内部，同时利用活动板右端与污染物的重力作用，使转杆通过转块向下旋转380度，并利用转杆对收集箱内的污染物向下挤压，防止较大的一些污染物，累积在装置内部造成堵塞。
