申请日2019.06.15
公开(公告)日2019.09.20
IPC分类号E03B9/00; G07F13/02
摘要
本发明涉及一种再生水智能加水机，包括再生水输送管、加水机、太阳能供电系统、给水系统和计费系统;给水系统包括再生水输送管通过管路依次连接的执行单元、流量计，流量计另一端与出水管连接;计费系统包括中央服务器、基站和计费终端，中央服务器和计费终端分别与基站之间通过无线通信连接，计费终端包括计费模块、无线通信模块、显示模块和存储模块,计费模块包括IC卡控制模块、IC卡读写模块、输入接口和输出接口，IC卡控制模块分别与IC卡读写模块、输入接口、输出接口、显示模块、存储模块、无线通信模块连接;本发明通过太阳能进行供电,采用计费系统对再生水的使用进行远程管控，具有智能化程度高，管理费用低，节能环保的特点。
权利要求书
1.一种再生水智能加水机，包括再生水输送管和加水机，所述加水机包括机箱,所述机箱一侧设有可开、关的箱门，其特征在于，还包括太阳能供电系统、给水系统和计费系统，所述太阳能供电系统用于给水系统和计费系统的用电;
所述给水系统包括机箱内的执行单元和流量计，所述再生水输送管通过管路依次连接所述执行单元、流量计，所述流量计另一端与伸出机箱一侧的出水管连接;
所述计费系统包括中央服务器、基站、计费终端，所述中央服务器与基站以及基站与计费终端之间分别通过无线通信连接，所述计费终端包括计费模块、无线通信模块、显示模块和存储模块,所述计费模块包括IC卡控制模块、IC卡读写模块、输入接口和输出接口;
所述IC卡读写模块包括设置在机箱外侧的IC卡感应区，用于对IC卡进行数据的读取和写入;
所述输入接口用于接收所述流量计发送的计量信号;
所述输出接口用于向所述执行单元发送控制信号;
所述IC卡控制模块分别与IC卡读写模块、输入接口和输出接口连接，用于控制IC卡读写模块的读取，通过所述输出接口发送控制信号，通过输入接口的信号计算所述流量计开始工作至结束所累积的费用，通过IC卡读写模块写入剩余的费用;
所述显示模块设置在所述IC卡感应区一侧的机箱上并与所述IC卡控制模块连接，用于在计费终端与中央服务器建立联系后显示服务内容、选择菜单，以及对水量、费用的显示，用于调整预设参数;
所述存储模块与IC卡控制模块连接，用于储存计费终端的服务内容、时间、费用，中央服务器发出的控制指令;
所述无线通信模块与IC卡控制模块连接，通过4G网络与基站进行数据通信,执行计费终端与中央服务器之间的数据通信。
2.如权利要求1所述的再生水智能加水机，其特征在于，所述太阳能供电系统包括机箱外设置的竖杆，所述竖杆顶端设有用于将太阳能转换为电能的光电转换单元，所述机箱内设有用于存储所述光电转换单元输出电能的电能存储单元，用于控制光电转换单元对所述电能存储单元进行充电的太阳能控制单元，所述太阳能控制单元分别与所述光电转换单元和电能存储单元连接。
3.如权利要求2所述的再生水智能加水机，其特征在于，所述光电转换单元为太阳能板，所述电能存储单元为蓄电池。
4.如权利要求1所述的再生水智能加水机，其特征在于，所述再生水输送管与所述执行单元之间设有截止阀。
5.如权利要求1所述的再生水智能加水机，其特征在于，所述出水管管口上设有连接卡扣。
6.如权利要求5所述的再生水智能加水机，其特征在于，所述机箱外侧设有遮盖所述出水管管口的管口盖。
7.如权利要求1所述的再生水智能加水机，其特征在于，所述机箱外侧设有遮盖所述IC卡感应区和显示模块的防护罩。
8.如权利要求1所述的再生水智能加水机，其特征在于，所述无线通信模块为ME909s-821。
9.如权利要求1所述的再生水智能加水机，其特征在于，所述执行单元为电磁阀。
说明书
一种再生水智能加水机
技术领域
本发明涉及园林绿化技术领域，尤其是涉及一种再生水智能加水机。
背景技术
环卫部门使用的扫水车通常沿用从消防栓直接上水,消防栓在无特殊需求的情况下是消防部门专用的供水管道,无偿使用。而环卫部门的扫水车用水是付费的，由于直接从消防栓上水，费用无法计量，最终造成结算困难。
随着城市污水处理系统的完善，污水处理后对达不到饮用水标准的再生水可用于环卫和市政园林部门的路面洒水和浇绿地。但再生水管网通的监督和管理往往未能形成有效的市场管理体制，存在一些人为有意或无意浪费再生水资源的情况，降低了节能环保的效果，影响了人们节能节水的积极性。
为了避免再生水的无端浪费，有必要给再生水管路上安装加水机进行封闭式管理，同时采用经济手段对再生水的使用进行管控;为了降低管理成本，还可以采用远程监控系统对计费等进行实时管理。由于再生水管路通常铺设范围广，有时取市电较为困难，所以还可以采用节能环保的可再生替代能源进行供电。
发明内容
本发明的目的是提供一种再生水智能加水机，通过太阳能进行供电,采用智能计费系统对再生水的使用进行远程管控，具有智能化程度高，管理费用低，节能环保的特点。
本发明的上述发明目的是通过以下技术方案得以实现的：
本发明一种再生水智能加水机，包括再生水输送管和加水机，所述加水机包括机箱,所述机箱一侧设有可开、关的箱门，还包括太阳能供电系统、给水系统和计费系统，所述太阳能供电系统用于给水系统和计费系统的用电;
所述给水系统包括机箱内的执行单元和流量计，所述再生水输送管通过管路依次连接所述执行单元、流量计，所述流量计另一端与伸出机箱一侧的出水管连接;
所述计费系统包括中央服务器、基站、计费终端，所述中央服务器与基站以及基站与计费终端之间分别通过无线通信连接，所述计费终端包括计费模块、无线通信模块、显示模块和存储模块,所述计费模块包括IC卡控制模块、IC卡读写模块、输入接口和输出接口;
所述IC卡读写模块包括设置在机箱外侧的IC卡感应区，用于对IC卡进行数据的读取和写入;
所述输入接口用于接收所述流量计发送的计量信号;
所述输出接口用于向所述执行单元发送控制信号;

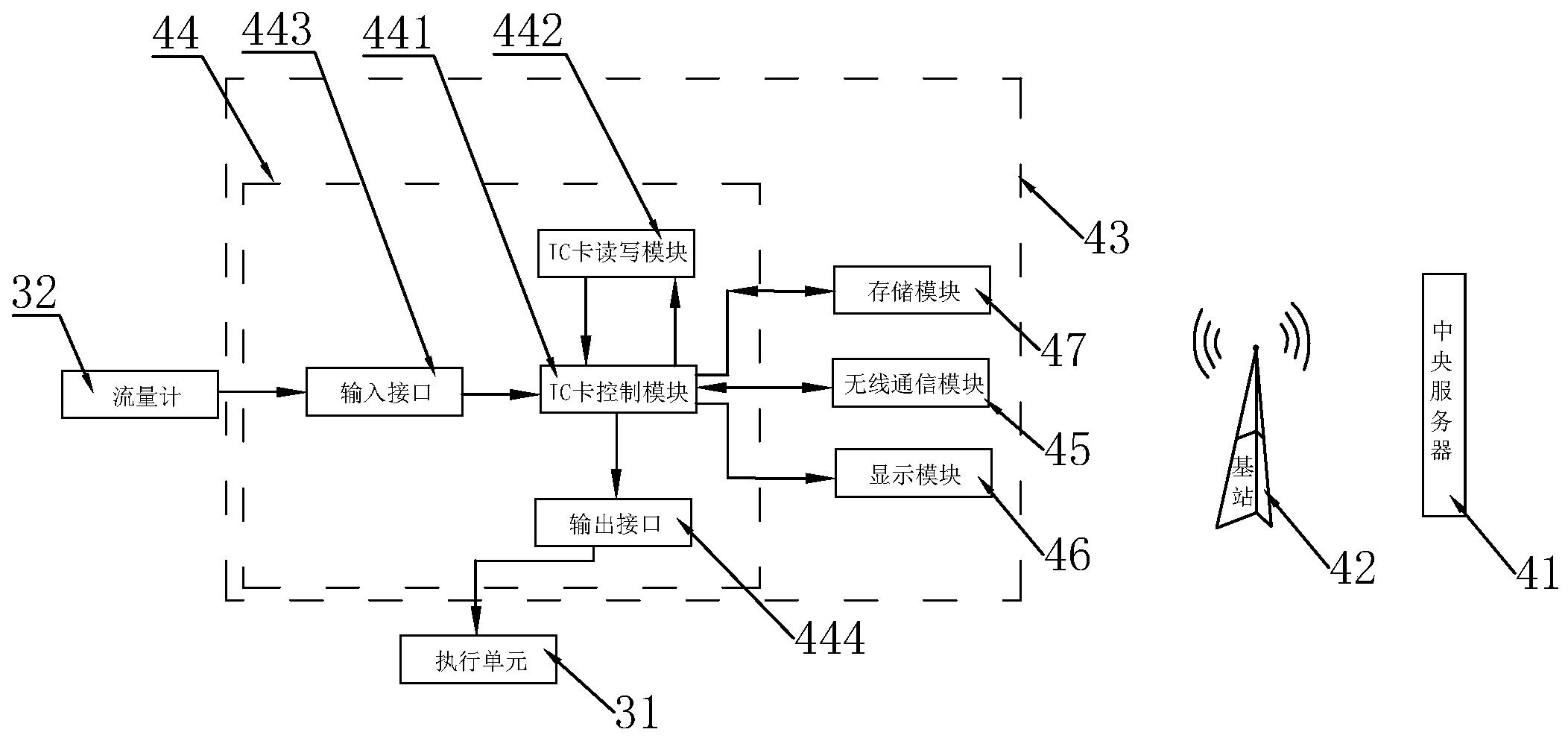

所述IC卡控制模块分别与IC卡读写模块、输入接口和输出接口连接，用于控制IC卡读写模块的读取，通过所述输出接口发送控制信号，通过输入接口的信号计算所述流量计开始工作至结束所累积的费用，通过IC卡读写模块写入剩余的费用;
所述显示模块设置在所述IC卡感应区一侧的机箱上并与所述IC卡控制模块连接，用于在计费终端与中央服务器建立联系后显示服务内容、选择菜单，以及对水量、费用的显示，用于调整预设参数;
所述存储模块与IC卡控制模块连接，用于储存计费终端的服务内容、时间、费用，中央服务器发出的控制指令;
所述无线通信模块与IC卡控制模块连接，通过4G网络与基站进行数据通信,执行计费终端与中央服务器之间的数据通信。
上述的再生水智能加水机，其中，所述太阳能供电系统包括机箱外设置的竖杆，所述竖杆顶端设有用于将太阳能转换为电能的光电转换单元，所述机箱内设有用于存储所述光电转换单元输出电能的电能存储单元，用于控制光电转换单元对所述电能存储单元进行充电的太阳能控制单元，所述太阳能控制单元分别与所述光电转换单元和电能存储单元连接。
上述的再生水智能加水机，其中，所述光电转换单元为太阳能板，所述电能存储单元为蓄电池。
上述的再生水智能加水机，其中，所述再生水输送管与所述执行单元之间设有截止阀。
上述的再生水智能加水机，其中，所述出水管管口上设有连接卡扣。
上述的再生水智能加水机，其中，所述机箱外侧设有遮盖所述出水管管口的管口盖。
上述的再生水智能加水机，其中，所述机箱外侧设有遮盖所述IC卡感应区和显示模块的护罩。
上述的再生水智能加水机，其中，所述无线通信模块为ME909s-821。
上述的再生水智能加水机，其中，所述执行单元为电磁阀。
综上所述，本发明的有益技术效果为：本发明通过设置智能远程计费系统，在给洒水车补水时，使用者通过刷IC卡的方式通过无线通讯模块与中央服务器通讯连接，获取用水权限并在显示模块输入相应的用水量，通过流量计对用水量进行实时计量，同时用水量及费用情况也可以直接在显示模块上显示，用水量及费用一目了然，中央服务器也可以同步显示用水量及费用情况，无需人工抄表，用水量、计费远程就可以管控。
通过显示模块可以对程序、参数进行相应设置以适应不同对象的需求，使该加水机具有更大的扩展性。
本发明具有智能远程水量、费用监控，具有智能化程度高，管理费用低，节能环保的特点。（发明人孙博韬）
