申请日2019.09.10
公开(公告)日2019.11.15
IPC分类号C02F1/40
摘要
本发明公开了一种增塑剂污水油水分离装置，包括池体、油水混合液输入管、清水输出管、滤渣板、油输出机构、清水转移机构、油水界面仪、控制面板、第一隔板、第二隔板，所述的池体内部分别竖直设有第一隔板和第二隔板，所述的第一隔板和第二隔板将池体内部分隔成三个腔体，所述的三个腔体分别为过滤腔、油水分离沉淀腔、清水腔，本发明通过将油水分离沉淀腔与清水腔之间隔开，通过清水转移机构连接，油水能够在油水分离沉淀腔内停留更长时间，分离效果更好，通过设置油输出机构来转移油液，浮板控制抽油软管的输出口使其一直保持在油液表面，油液提出纯度更高，透明观察窗与油水界面仪配合更方便观察油水分离情况。
权利要求书

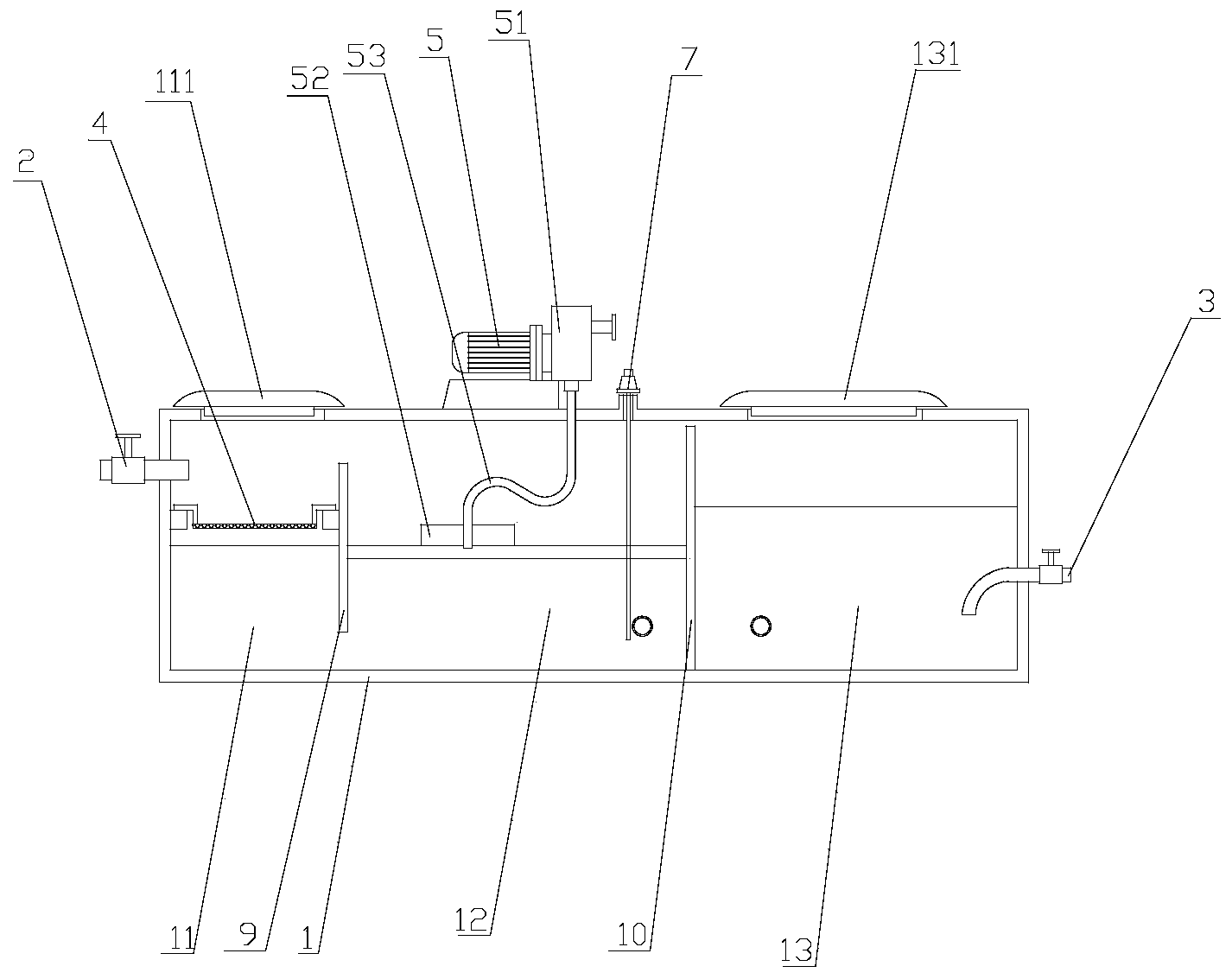

1.一种增塑剂污水油水分离装置，其特征在于：包括池体(1)、油水混合液输入管(2)、清水输出管(3)、滤渣板(4)、油输出机构(5)、清水转移机构(6)、油水界面仪(7)、控制面板(8)、第一隔板(9)、第二隔板(10)，所述的池体(1)内部分别竖直设有第一隔板(9)和第二隔板(10)，所述的第一隔板(9)和第二隔板(10)将池体(1)内部分隔成三个腔体，所述的三个腔体分别为过滤腔(11)、油水分离沉淀腔(12)、清水腔(13)，所述的池体(1)侧边靠近过滤腔(11)端设有油水混合液输入管(2)，所述的过滤腔(11)内靠近油水混合液输入管(2)下端横向设有滤渣板(4)，所述的池体(1)侧边靠近清水腔(13)的一端设有清水输出管(3)，所述的清水输出管(3)与清水腔(13)连通，所述的池体(1)前端设有清水转移机构(6)，所述的清水转移机构(6)连通油水分离沉淀腔(12)与清水腔(13)下端，所述的池体(1)上端靠近油水分离沉淀腔(12)处设有可以与其配合的油输出机构(5)，所述的油水分离沉淀腔(12)内竖直设有油水界面仪(7)，所述的油水界面仪(7)上端与池体(1)固定连接，所述的池体(1)前端还设有控制面板(8)，所述的控制面板(8)与油输出机构(5)、清水转移机构(6)控制连接，所述的控制面板(8)与油水界面仪(7)数据通信连接。
2.如权利要求1所述的一种增塑剂污水油水分离装置，其特征在于：所述的过滤腔(11)与油水分离沉淀腔(12)之间设有第一隔板(9)，所述的第一隔板(9)下端不与池体(1)下底部接触，所述的过滤腔(11)与油水分离沉淀腔(12)之间下端连通，所述的油水分离沉淀腔(12)与清水腔(13)之间设有第二隔板(10)，所述的第二隔板(10)下端与池体(1)下端连接，所述的油水分离沉淀腔(12)与清水腔(13)之间不连通。
3.如权利要求1所述的一种增塑剂污水油水分离装置，其特征在于：所述的油输出机构(5)包括抽油泵(51)、浮板(52)、抽油软管(53)，所述的抽油泵(51)设于抽油泵(51)上端，所述的抽油泵(51)的输入端设有抽油软管(53)，所述的抽油软管(53)另一端贯穿池体(1)顶板延伸至油水分离沉淀腔(12)内，所述的抽油软管(53)设于油水分离沉淀腔(12)内的一端上设有浮板(52)，所述的抽油软管(53)贯穿浮板(52)朝下设置，所述的抽油软管(53)的下端管口处略微超出浮板(52)的下端面。
4.如权利要求1所述的一种增塑剂污水油水分离装置，其特征在于：所述的清水转移机构(6)包括转移管道(61)、水泵(62)，所述的转移管道(61)设于池体(1)前端，所述的转移管道(61)连通油水分离沉淀腔(12)和清水腔(13)的下端，所述的转移管道(61)上设有水泵(62)。
5.如权利要求1所述的一种增塑剂污水油水分离装置，其特征在于：所述的过滤腔(11)上端设有可以与其配合的第一池体上盖(111)，所述的清水腔(13)上端设有可以与其配合的第二池体上盖(131)。
6.如权利要求1所述的一种增塑剂污水油水分离装置，其特征在于：所述的池体(1)前端还分别设有可以与过滤腔(11)、油水分离沉淀腔(12)、清水腔(13)配合的第一透明观察窗(14)、第二透明观察窗(15)、第三透明观察窗(16)。
说明书
一种增塑剂污水油水分离装置
【技术领域】
本发明涉及增塑剂生产设备的技术领域，特别是增塑剂污水油水分离装置的技术领域。
【背景技术】
塑化剂是在工业生产上被广泛使用的高分子材料助剂，又称增塑剂。凡是添加到聚合物材料中能使聚合物塑性增加的物质都称为塑化剂。塑化剂的使用可以改善高分子材料的性能，降低生产成本，提高生产效益。是一类重要的化工产品添加剂，作为助剂普遍应用于塑料制品、混凝土、泥灰、水泥、石膏、化妆品及清洗剂等材料中，特别是在聚氯乙烯塑料制品中，为了增加塑料的可塑性和提高塑料的强度，需要添加邻苯二甲酸酯，其含量有时可达产品的50%。增塑剂的作用主要是减弱树脂分子间的次价键，增加树脂分子键的移动性，降低树脂分子的结晶性，增加树脂分子的可塑性，使其柔韧性增强，容易加工，可合法用于工业用途，广泛存在于食品包装、化妆品、医疗器材，以及环境水体中。例如保鲜膜、食品包装、玩具等。增塑剂在生产过程中会产生大量的污水，这些污水中含有一定的油分，需要将油分与污水分离，传统油水分离设备分离效果较差，油水分离不彻底，造成排出的水中还是含有一定的油分，且传统设备油液提取不方便，油液提取过程中容易将水液提取出来了
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种增塑剂污水油水分离装置，能够提高油水分离质量，油液提取更方便，油液提取更纯净。
为实现上述目的，本发明提出了一种增塑剂污水油水分离装置，包括池体、油水混合液输入管、清水输出管、滤渣板、油输出机构、清水转移机构、油水界面仪、控制面板、第一隔板、第二隔板，所述的池体内部分别竖直设有第一隔板和第二隔板，所述的第一隔板和第二隔板将池体内部分隔成三个腔体，所述的三个腔体分别为过滤腔、油水分离沉淀腔、清水腔，所述的池体侧边靠近过滤腔端设有油水混合液输入管，所述的过滤腔内靠近油水混合液输入管下端横向设有滤渣板，所述的池体侧边靠近清水腔的一端设有清水输出管，所述的清水输出管与清水腔连通，所述的池体前端设有清水转移机构，所述的清水转移机构连通油水分离沉淀腔与清水腔下端，所述的池体上端靠近油水分离沉淀腔处设有可以与其配合的油输出机构，所述的油水分离沉淀腔内竖直设有油水界面仪，所述的油水界面仪上端与池体固定连接，所述的池体前端还设有控制面板，所述的控制面板与油输出机构、清水转移机构控制连接，所述的控制面板与油水界面仪数据通信连接。
作为优选，所述的过滤腔与油水分离沉淀腔之间设有第一隔板，所述的第一隔板下端不与池体下底部接触，所述的过滤腔与油水分离沉淀腔之间下端连通，所述的油水分离沉淀腔与清水腔之间设有第二隔板，所述的第二隔板下端与池体下端连接，所述的油水分离沉淀腔与清水腔之间不连通。
作为优选，所述的油输出机构包括抽油泵、浮板、抽油软管，所述的抽油泵设于抽油泵上端，所述的抽油泵的输入端设有抽油软管，所述的抽油软管另一端贯穿池体顶板延伸至油水分离沉淀腔内，所述的抽油软管设于油水分离沉淀腔内的一端上设有浮板，所述的抽油软管贯穿浮板朝下设置，所述的抽油软管的下端管口处略微超出浮板的下端面。
作为优选，所述的清水转移机构包括转移管道、水泵，所述的转移管道设于池体前端，所述的转移管道连通油水分离沉淀腔和清水腔的下端，所述的转移管道上设有水泵。
作为优选，所述的过滤腔上端设有可以与其配合的第一池体上盖，所述的清水腔上端设有可以与其配合的第二池体上盖。
作为优选，所述的池体前端还分别设有可以与过滤腔、油水分离沉淀腔、清水腔配合的第一透明观察窗、第二透明观察窗、第三透明观察窗。
本发明一种增塑剂污水油水分离装置的有益效果：本发明通过将油水分离沉淀腔与清水腔之间隔开，通过清水转移机构连接，油水能够在油水分离沉淀腔内停留更长时间，分离效果更好，通过设置油输出机构来转移油液，浮板控制抽油软管的输出口使其一直保持在油液表面，油液提出纯度更高，透明观察窗与油水界面仪配合更方便观察油水分离情况。（发明人范义益;朱国华;甘芳强;刘斌;刘海斌;林建）
