电极箔含硼清洗废水处理工艺

中国污水处理工程网时间：2019-12-5 13:44:57

　　申请日2019.08.29

　　公开(公告)日2019.11.22

　　IPC分类号C02F9/04; B01D61/58; B01D65/02; B01D65/06; C02F101/10

　　摘要

　　本发明提供了一种电极箔含硼清洗废水处理系统，包括：超滤系统，用于接入含硼清洗废水，并过滤掉含硼清洗废水中的悬浮颗粒;两级反渗透系统，接收超滤液，用于将超滤液进行脱盐处理;清洗系统，用于定时清洗超滤系统及两级反渗透系统;加药系统，用于加入化学药物以辅助超滤系统、两级反渗透系统及清洗系统的工作，以及用于平衡两级反渗透系统的进水指标;其中，超滤系统包括多个并列设置的柱式超滤膜。电极箔含硼清洗废水处理工艺，包括以下步骤：将悬浮颗粒进行过滤;将超滤液进行脱盐提纯;对超滤系统及两级反渗透系统进行清洗。本发明提供的电极箔含硼清洗废水处理系统，其不仅占用面积小，且出水质量好，且使用寿命长。

　　权利要求书

　　1.电极箔含硼清洗废水处理系统，其特征在于，包括：

　　超滤系统，用于接入含硼清洗废水，并过滤掉含硼清洗废水中的悬浮颗粒;

　　两级反渗透系统，接收经过所述超滤系统过滤之后的超滤液，用于将所述超滤液进行脱盐处理;

　　清洗系统，用于定时清洗所述超滤系统及所述两级反渗透系统;

　　加药系统，用于加入化学药物以辅助所述超滤系统、所述两级反渗透系统及所述清洗系统的工作，以及用于平衡所述两级反渗透系统的进水指标;

　　其中，所述超滤系统包括多个并列设置的柱式超滤膜，所述柱式超滤膜为中空纤维超滤膜。

　　2.如权利要求1所述的电极箔含硼清洗废水处理系统，其特征在于，所述柱式超滤膜为内压式结构，所述柱式超滤膜具有废水输入端、浓缩液端、第一超滤液端及第二超滤液端;所述废水输入端用于接入含硼清洗废水，所述第一超滤液端及第二超滤液端分别用于输出超滤液，所述浓缩液端用于与浓缩池连接。

　　3.如权利要求2所述的电极箔含硼清洗废水处理系统，其特征在于，所述两级反渗透系统包括依次设置的一级反渗透组件及二级反渗透组件;所述加药系统包括用于在含硼清洗废水进入所述柱式超滤膜之前加入杀菌剂的第一加药结构，用于在中间水箱中加入还原剂的第二加药结构，用于在所述柱式超滤膜进行清洗时加入化学药物的第三加药结构，以及用于在超滤液进入所述一级反渗透组件之前加入阻垢剂的第四加药结构。

　　4.如权利要求3所述的电极箔含硼清洗废水处理系统，其特征在于，所述清洗系统包括第一清洗组件;

　　所述第一清洗组件包括连接于所述中间水箱与所述第二超滤液端的反洗管道，设于所述反洗管道上的反洗阀及反洗泵，连接于所述废水输入端与浓缩液端之间的快洗管道，以及设于所述快洗管道上的快冲阀;

　　所述第三加药结构连接于所述反洗泵与所述第一超滤液端之间，所述第一超滤液端通过产水阀与所述中间水箱连接。

　　5.如权利要求4所述的电极箔含硼清洗废水处理系统，其特征在于，所述清洗系统还包括第二清洗组件;

　　所述第二清洗组件包括清洗进口、清洗进口阀、进水管道、两清洗出口、两清洗出口阀及两出水管道，所述进水管道与所述一级反渗透组件的一级进水端连接，所述清洗进口及清洗进口阀均设于所述进水管道上，两所述出水管道分别连接于所述一级纯水端及所述一级浓水端，两所述清洗出口及两所述清洗出口阀分别设于两所述出水管道上。

　　6.如权利要求3所述的电极箔含硼清洗废水处理系统，其特征在于，所述一级反渗透组件与所述中间水箱之间连接有用于去除浊度高于1度的细小颗粒的保安过滤器，所述第四加药结构设于所述一级反渗透组件的进水管上;

　　所述保安过滤器与所述一级反渗透组件之间设有第一高压泵，一级产水箱与所述二级反渗透组件之间设有第二高压泵。

　　7.如权利要求6所述的电极箔含硼清洗废水处理系统，其特征在于，所述一级反渗透组件还具有一级浓水端，所述一级浓水端用于输出浓缩水并可与浓水箱连接或将浓缩液回流至所述中间水箱;

　　所述二级反渗透组件还具有二级浓水端，所述二级浓水端用于输出浓缩水并可与浓水箱连接或将浓缩液回流至所述中间水箱。

　　8.如权利要求3所述的电极箔含硼清洗废水处理系统，其特征在于，所述一级反渗透组件包括多个并列设置的一级反渗透膜元件，所述二级反渗透组件包括多个并列设置的二级反渗透膜元件。

　　9.如权利要求1所述的电极箔含硼清洗废水处理系统，其特征在于，所述电极箔含硼清洗废水处理系统还包括PLC控制柜，所述PLC控制柜分别与所述超滤系统、两级反渗透系统、清洗系统及加药系统电连接，所述PLC控制柜用于控制所述超滤系统、两级反渗透系统、清洗系统及加药系统工作顺序。

　　10.电极箔含硼清洗废水处理工艺，其特征在于，通过如权利要求1至9任一项所述的电极箔含硼清洗废水处理系统处理电极箔含硼清洗废水，包括以下步骤：

　　S10：通过超滤系统将含硼清洗废水中的悬浮颗粒进行过滤;

　　S20：通过两级反渗透系统将过滤之后的超滤液进行脱盐提纯;

　　S30：通过清洗系统对超滤系统及两级反渗透系统进行清洗;

　　其中，其中步骤S10、S20及S30的工作顺序均通过PLC控制柜进行控制。

　　11.如权利要求10所述的电极箔含硼清洗废水处理工艺，其特征在于，在步骤S10之前还包括以下步骤：

　　S01：通过原水泵将原水箱中的含硼清洗废水输送至所述超滤系统中;

　　S02：在含硼清洗废水进入所述超滤系统之前，在含硼清洗废水中加入杀菌剂;

　　在步骤S10之后还包括以下步骤：

　　S11：通过抽吸泵将超滤系统中的超滤液输送至中间水箱中;

　　S12：在所述中间水箱中加入还原剂;

　　S13：通过增压泵将中间水箱中的超滤液输送至两级反渗透系统中;

　　S14：在输送过程中的超滤液中加入阻垢剂。

　　12.如权利要求10所述的电极箔含硼清洗废水处理工艺，其特征在于，步骤S30中，对所述超滤系统的清洗包括快冲洗、一端反洗、两端反洗、化学在线反洗及化学离线反洗。

　　说明书

　　电极箔含硼清洗废水处理系统及其处理工艺

　　技术领域

　　本发明属于电极箔废水处理技术领域，更具体地说，是涉及一种电极箔含硼清洗废水处理系统及其处理工艺。

　　背景技术

　　电极箔一般会经历腐蚀过程和化成过程，在对电极箔生产设备进行清洗的过程中会产生含硼清洗废水。以往，对于电极箔含硼清洗废水的处理方法是直接废弃，这样会大大浪费水资源。

　　目前，有一些企业慢慢开始对电极箔含硼清洗废水进行回收处理，但是，对于含硼清洗废水的预处理阶段，一般具有化学混凝、沉淀、介质过滤及超滤四个阶段，该方案占地面积大，水力停留时间长，易堵塞，出水质量有限，且不易清洗。

　　发明内容

　　本发明的目的在于提供一种电极箔含硼清洗废水处理系统，以解决现有技术中存在的采用化学混凝、沉淀、介质过滤及超滤四个阶段作为含硼清洗废水的预处理导致占地面积大且不易清洗的技术问题。

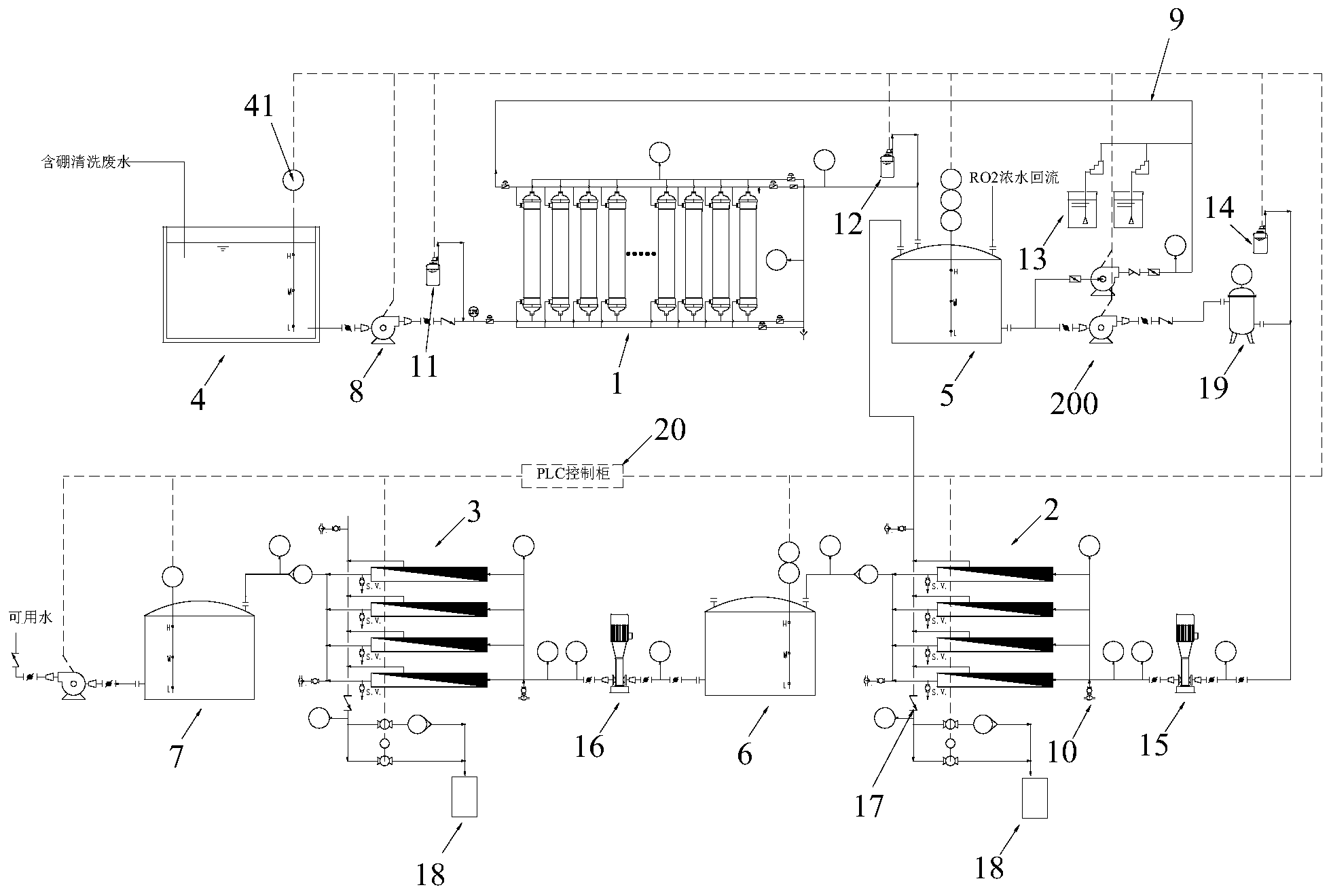

　　为实现上述目的，本发明采用的技术方案是：提供了一种电极箔含硼清洗废水处理系统，包括：

　　超滤系统，用于接入含硼清洗废水，并过滤掉含硼清洗废水中的悬浮颗粒;

　　两级反渗透系统，接收经过所述超滤系统过滤之后的超滤液，用于将所述超滤液进行脱盐处理;

　　清洗系统，用于定时清洗所述超滤系统及所述两级反渗透系统;

　　加药系统，用于加入化学药物以辅助所述超滤系统、所述两级反渗透系统及所述清洗系统的工作，以及用于平衡所述两级反渗透系统的进水指标;

　　其中，所述超滤系统包括多个并列设置的柱式超滤膜，所述柱式超滤膜为中空纤维超滤膜。

　　进一步地，所述柱式超滤膜为内压式结构，所述柱式超滤膜具有废水输入端、浓缩液端、第一超滤液端及第二超滤液端;所述废水输入端用于接入含硼清洗废水，所述第一超滤液端及第二超滤液端分别用于输出超滤液，所述浓缩液端用于与浓缩池连接。

　　所述柱式超滤膜的废水输入端连接有用于装含硼清洗废水的原水箱，所述柱式超滤膜的超滤液端与所述一级反渗透组件的一级进水端之间连接有中间水箱，所述一级反渗透组件的一级纯水端与所述二级反渗透组件的二级进水端连接有一级产水箱，所述二级反渗透组件的二级纯水端连接有二级产水箱。

　　进一步地，所述两级反渗透系统包括依次设置的一级反渗透组件及二级反渗透组件;所述加药系统包括用于在含硼清洗废水进入所述柱式超滤膜之前加入杀菌剂的第一加药结构，用于在中间水箱中加入还原剂的第二加药结构，用于在所述柱式超滤膜进行清洗时加入化学药物的第三加药结构，以及用于在超滤液进入所述一级反渗透组件之前加入阻垢剂的第四加药结构。

　　进一步地，所述清洗系统包括第一清洗组件;

　　所述第一清洗组件包括连接于所述中间水箱与所述第一超滤液端的反洗管道，设于所述反洗管道上的反洗阀及反洗泵，连接于所述废水输入端与浓缩液端之间的快洗管道，以及设于所述快洗管道上的快冲阀;

　　所述第三加药结构连接于所述反洗泵与所述第二超滤液端之间，所述第二超滤液端通过产水阀与所述中间水箱连接。

　　进一步地，所述清洗系统还包括第二清洗组件;

　　进一步地，所述一级反渗透组件与所述中间水箱之间连接有用于去除浊度高于1度的细小颗粒的保安过滤器，所述第四加药结构设于所述一级反渗透组件的进水管上;

　　所述保安过滤器与所述一级反渗透组件之间设有第一高压泵，一级产水箱与所述二级反渗透组件之间设有第二高压泵。

　　进一步地，所述一级反渗透组件还具有一级浓水端，所述一级浓水端用于输出浓缩水并可与浓水箱连接或将浓缩液回流至所述中间水箱;

　　所述二级反渗透组件还具有二级浓水端，所述二级浓水端用于输出浓缩水并可与浓水箱连接或将浓缩液回流至所述中间水箱。

　　进一步地，所述一级反渗透组件包括多个并列设置的一级反渗透膜元件，所述二级反渗透组件包括多个并列设置的二级反渗透膜元件。

　　进一步地，所述电极箔含硼清洗废水处理系统还包括PLC控制柜，所述PLC控制柜分别与所述超滤系统、两级反渗透系统、清洗系统及加药系统电连接，所述PLC控制柜用于控制所述超滤系统、两级反渗透系统、清洗系统及加药系统工作顺序。

　　本发明提供的电极箔含硼清洗废水处理系统的有益效果在于：与现有技术相比，本发明的电极箔含硼清洗废水处理系统包括超滤系统、两级反渗透系统、清洗系统及加药系统，且超滤系统包括柱式超滤膜，通过柱式超滤膜对含硼清洗废水进行预处理，其不仅占用面积小，且出水质量好。同时，通过清洗系统定时对超滤系统及两级反渗透系统进行清洗，从而使得超滤系统及两级反渗透系统的使用寿命更长。此外，通过加药系统以维护反渗透系统的使用环境，其进一步的提高了两级反渗透系统的使用寿命。

　　本发明还提供了一种电极箔含硼清洗废水处理工艺，包括以下步骤：
