公布日：2022.07.22
申请日：2022.05.31
分类号：E04B1/61(2006.01)I;E04B1/58(2006.01)I;E04B1/68(2006.01)I
摘要
本发明公开了一种污水处理设备用拼接结构，所述的拼接结构包括立柱和结构板件，所述的立柱为中空结构且由若干个接口件拼接而成，立柱的宽度为L；所述的立柱与结构板件之间设置有柱‑板连接结构，所述的结构板件与结构板件之间设置有板‑板连接结构。相比于传统装置，本发明能够实现部件间的灵活装配拼接，降低了运输成本和装配难度。
权利要求书
1.一种污水处理设备用拼接结构，其特征在于，包括立柱和结构板件(4)，所述的立柱为中空结构且由若干个接口件拼接而成，立柱的宽度为L；所述的立柱与结构板件(4)之间设置有柱-板连接结构，所述的柱-板连接结构包括固定设置于结构板件(4)一侧的稳定部(5)，接口件设置于结构板件(4)的两侧并将稳定部(5)的一端包围在立柱的内部，在立柱中浇筑混凝土或者沥青以实现连接处的密封和固定；相邻所述的结构板件(4)之间设置有板-板连接结构，所述的板-板连接结构包括设置在结构板件(4)边缘位置的连接扣(8)，所述的连接扣(8)相互卡接锁合，在连接扣(8)的缝隙间浇筑混凝土或者沥青以实现连接处的密封和固定，使所述的结构板件(4)在水平方向上无法移动；所述的连接扣(8)为半开放式结构或子母连接结构；所述的半开放式结构由结构板件(4)多次折弯后得到，折弯次数为四次，前三次折弯方向相同，前三次折弯方向为顺时针或逆时针，第四次折弯方向与前三次相反，折弯角度都为90°，折弯后尺寸依次为lk1、lk2、lk3和lk4，多个半开放式结构相互重叠嵌合形成宽度为M的连接结(11)，并且lk1/M＝0.45-0.65，lk2/M＝0.7-0.9，lk3/M＝0.95-
1.15，lk4/M＝0.4-0.6；所述的子母连接结构包括连接子扣(10)和连接母扣(9)，所述的连接子扣(10)由结构板件(4)折弯二次得到，二次折弯的方向相同，折弯的方向为顺时针或逆时针，折弯角度都为90°，折弯后尺寸依次为lz1和lz2；所述的连接母扣(9)由结构板件(4)折弯四次得到，前三次折弯方向相同，前三次折弯方向为顺时针或逆时针，第四次折弯方向与前三次相反，折弯角度都为90°，折弯后尺寸依次为lm1、lm2、lm3和lm4；所述的连接子扣(10)和连接母扣(9)依次设置在相邻的结构板件(4)上，多个连接子扣(10)和连接母扣(9)相互重叠嵌合形成宽度为M的连接结(11)，并且l21/M＝0.45-0.65，l22/M＝0.7-0.9，lm1/M＝0.45-0.65，lm2/M＝0.7-0.9，lm3/M＝0.95-1.15，lm4/M＝0.9-1.1。
2.根据权利要求1所述的一种污水处理设备用拼接结构，其特征在于，所述的稳定部(5)由结构板件(4)一侧折弯得到，折弯次数为一次，折弯角度为90°，折弯后尺寸为lc2，所述的稳定部(5)插入立柱内部的深度为lc1，并且lc1/L＝0.2-0.3，lc2/L＝0.25-0.35。
3.根据权利要求1所述的一种污水处理设备用拼接结构，其特征在于，所述的稳定部(5)为T型结构并焊接于结构板件(4)的一侧，所述的稳定部(5)垂直于结构板件(4)的一侧的宽度为lc3，所述的稳定部(5)插入立柱内部的深度为lc4，并且lc3/L＝0.3-0.5，lc4/L＝0.3-0.4。
4.根据权利要求1所述的一种污水处理设备用拼接结构，其特征在于，所述的稳定部(5)为T型结构并焊接于结构板件(4)的一侧，采用密封固定结构替代混凝土或者沥青，所述的密封固定结构包括密封垫圈(7)和PC实心管(6)，所述的密封垫圈(7)设置于所述的稳定部(5)与接口件的连接处，所述的PC实心管(6)设置于立柱的中心位置，并在所述的立柱的空隙处填充玻璃胶，所述的稳定部(5)垂直于结构板件(4)的一侧的宽度为lc3，所述的稳定部(5)插入立柱内部的深度为lc4，并且lc3/L＝0.3-0.5，lc4/L＝0.2-0.3。
5.根据权利要求4所述的一种污水处理设备用拼接结构，其特征在于，所述的密封垫圈(7)的长度和宽度依次为lb1和lb2，并且lb1/L＝0.17-0.33，lb2/L＝0.25-0.42。
发明内容
本发明的目的在于提供一种污水处理设备用拼接结构，解决以下技术问题：
常规的一体化污水处理设备需要在工厂采用焊接的方式一体化成型，再进行运输和安装，无法实现模块化的生产装配。
本发明的目的可以通过以下技术方案实现：
一种污水处理设备用拼接结构，所述的拼接结构包括立柱和结构板件，所述的立柱为中空结构且由若干个接口件拼接而成，立柱的宽度为L；
所述的立柱与结构板件之间设置有柱-板连接结构，所述的柱-板连接结构包括固定设置于结构板件一侧的稳定部，接口件设置于结构板件的两侧并将稳定部的一端包围在立柱的内部，在立柱中浇筑混凝土或者沥青以实现连接处的密封和固定；
所述的结构板件与结构板件之间设置有板-板连接结构，所述的板-板连接结构包括设置在结构板件边缘位置的连接扣，所述的连接扣相互卡接锁合，在连接扣的缝隙间浇筑混凝土或者沥青以实现连接处的密封和固定，使所述的结构板件在水平方向上无法移动。
作为本发明进一步的方案：所述的稳定部由结构板件一侧折弯得到，折弯次数为一次，折弯角度为90°，折弯后尺寸为lc2，所述的稳定部插入立柱内部的深度为lc1，并且lc1/L＝0.2-0.3，lc2/L＝0.25-0.35。
作为本发明进一步的方案：所述的稳定部为T型结构并焊接于结构板件的一侧，所述的稳定部垂直于结构板件的一侧的宽度为lc3，所述的稳定部插入立柱内部的深度为lc4，并且lc3/L＝0.3-0.5，lc4/L＝0.3-0.4。

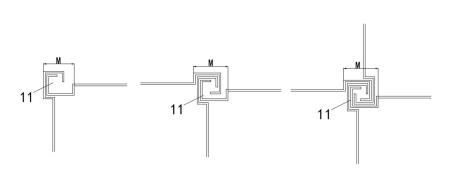

作为本发明进一步的方案：所述的连接扣是由结构板件多次折弯后得到的半开放式结构，折弯次数为四次，前三次折弯方向相同，前三次折弯方向为顺时针或逆时针，第四次折弯方向与前三次相反，折弯角度90°，折弯后尺寸依次为lk1、lk2、lk3和lk4，多个连接扣相互重叠嵌合形成宽度为M的连接结，并且lk1/M＝0.45-0.65，lk2/M＝0.7-0.9，lk3/M＝0.95-1.15，lk4/M＝0.4-0.6。
作为本发明进一步的方案：所述的连接扣包括连接子扣和连接母扣，所述的连接子扣由结构板件折弯二次得到，二次折弯的方向相同，折弯的方向为顺时针或逆时针，折弯角度都为90°，折弯后尺寸依次为lz1和lz2；
所述的连接母扣由结构板件折弯四次得到，前三次折弯方向相同，前三次折弯方向为顺时针或逆时针，第四次折弯方向与前三次相反，折弯角度都为90°，折弯后尺寸依次为lm1、lm2、lm3和lm4。
作为本发明进一步的方案：所述的连接子扣和连接母扣依次设置在相邻的结构板件上，多个连接扣相互重叠嵌合形成宽度为M的连接结，并且lz1/M＝0.45-0.65，lz2/M＝0.7-0.9，lm1/M＝0.45-0.65，lm2/M＝0.7-0.9，lm3/m＝0.95-1.15，Lm4/m＝0.9-1.1。
作为本发明进一步的方案：所述的稳定部为T型结构并焊接于结构板件的一侧，采用密封固定结构替代混凝土或者沥青，所述的密封固定结构包括密封垫圈和PC实心管，所述的密封垫圈设置于所述的稳定部与接口件的连接处，所述的PC实心管设置于立柱的中心位置，并在所述的立柱的空隙处填充玻璃胶，所述的稳定部垂直于结构板件的一侧的宽度为lc3，所述的稳定部插入立柱内部的深度为lc4，并且lc3/L＝0.3-0.5，lc4/L＝0.2-0.3。
作为本发明进一步的方案：所述的密封垫圈的长度和宽度依次为lb1和lb2，并且lb1/L0.17-0.33，lb2/L＝0.25-0.42。
本发明的有益效果：本发明将需要使用的污水处理设备进行了模块化设计，各部分可以进行拆分后安装，尤其提出了一种柱-板连接结构和板-板连接结构，能够在保证设备中各腔室密封性能的同时，实现部件间的灵活装配拼接，从而淘汰了传统工艺中腔室制造需要整体焊接、一体成型的方式，降低了运输成本和装配难度。
（发明人：幸响付;毛勇先;彭虎;朱恒）
