公布日：2022.05.13
申请日：2022.02.23
分类号：C02F9/14(2006.01)I;C02F3/32(2006.01)I;C02F3/34(2006.01)I;C02F3/28(2006.01)I
摘要
本发明公开了一种无动力污水生态净水槽，涉及污水净化技术领域。包括第一槽体，所述第一槽体的右侧壁上固定嵌设有过滤管，所述第一槽体的上表面盖设有盖板，所述第一槽体的右侧面设置有第二槽体，所述第二槽体的上表面为开口结构，所述第二槽体的下侧内壁上固定安装有第一布水管，所述第一布水管相对应的第二槽体下表面设置有排污机构。本发明零动力，无机电设备，运维简单，利用土壤中土著细菌微生物进行污水净化，有效解决了填料易堵塞，对污水中的有害病菌进行消杀，模块化组装，占地小，生态槽内的土壤微环境稳定，不易受外部气候气温的干扰，处理效率高，耐负荷冲击强，能适应较大水量和水质波动情况，无二次污染。
权利要求书

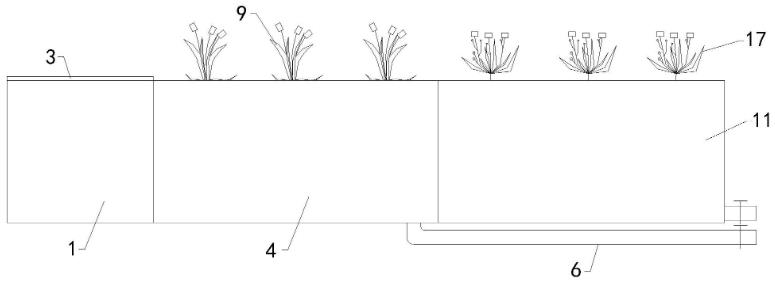

1.一种无动力污水生态净水槽，包括第一槽体(1)，其特征在于：所述第一槽体(1)的右侧壁上固定嵌设有过滤管(2)，所述第一槽体(1)的上表面盖设有盖板(3)，所述第一槽体(1)的右侧面设置有第二槽体(4)，所述第二槽体(4)的上表面为开口结构，所述第二槽体(4)的下侧内壁上固定安装有第一布水管(5)，且第一布水管(5)的左侧端头与过滤管(2)的右侧端头插接固定，所述第一布水管(5)相对应的第二槽体(4)下表面设置有排污机构(6)，所述第二槽体(4)内靠近下侧填充有第一填料(7)，所述第一填料(7)的上表面铺设有第二填料(8)，所述第二填料(8)的上表面种植有水生植物(9)，所述第一填料(7)上侧的第二槽体(4)右侧内壁上固定嵌设有第一集水管(10)，所述第二槽体(4)的右侧面设置有第三槽体(11)，且第三槽体(11)的上表面为开口结构，所述第三槽体(11)左侧内壁上固定嵌设有第二布水管(12)，所述第二布水管(12)左侧端头与第一集水管(10)右侧端头插接固定，所述第三槽体(11)的下侧内壁上固定安装有第二集水管(13)，且第二集水管(13)插设于第三槽体(11)右侧壁右侧，所述第二集水管(13)的右侧端头上设置有第一控制阀(14)，所述第三槽体(11)内下侧位置填充有第三填料(15)，所述第三填料(15)的上表面铺设有第四填料(16)，所述第四填料(16)的上表面种植有陆生植物(17)。
2.根据权利要求1所述的一种无动力污水生态净水槽，其特征在于：所述第一槽体(1)、第二槽体(4)和第三槽体(11)均采用HDPE材料制成。
3.根据权利要求1所述的一种无动力污水生态净水槽，其特征在于：所述过滤管(2)包括网状管(201)、海绵套(202)和无纺布(203)，所述网状管(201)的外表面套设有套，所述海绵套(202)的外表面设置有无纺布(203)。
4.根据权利要求1所述的一种无动力污水生态净水槽，其特征在于：所述第一布水管(5)、第一集水管(10)、第二布水管(12)和第二集水管(13)结构与过滤管(2)的结构相同。
5.根据权利要求1所述的一种无动力污水生态净水槽，其特征在于：所述过滤管(2)与第一布水管(5)和第一集水管(10)与第二布水管(12)之间均采用连接管(18)插接固定，所述连接管(18)采用PVC管。
6.根据权利要求1所述的一种无动力污水生态净水槽，其特征在于：所述排污机构(6)包括集污管(601)、排污管(602)和第二控制阀(603)，所述集污管(601)设置于第一布水管(5)右侧端头相对应的第二槽体(4)下侧内壁上，所述集污管(601)的下表面固定安装有排污管(602)，且排污管(602)插设于第二槽体(4)下侧，所述排污管(602)的右侧端头上设置有第二控制阀(603)。
7.根据权利要求1所述的一种无动力污水生态净水槽，其特征在于：所述第一填料(7)采用火山岩颗粒或者破碎后的陶粒，正常粒径控制在1cm-6cm，所述第二填料(8)采用干净沙子或5公分粒径左右的碎石。
8.根据权利要求1所述的一种无动力污水生态净水槽，其特征在于：所述第三填料(15)采用碳酸钙粉、沙、碳粉、2cm-4cm小粒径火山岩颗粒或破碎陶粒配置而成的人工基质，且配置的人工基质垂直渗透滤速控制在1cm-5cm/min，所述第四填料(16)采用干净沙子或5公分粒径左右的碎石。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种无动力污水生态净水槽，以解决上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种无动力污水生态净水槽，包括第一槽体，所述第一槽体的右侧壁上固定嵌设有过滤管，所述第一槽体的上表面盖设有盖板，所述第一槽体的右侧面设置有第二槽体，所述第二槽体的上表面为开口结构，所述第二槽体的下侧内壁上固定安装有第一布水管，且第一布水管的左侧端头与过滤管的右侧端头插接固定，所述第一布水管相对应的第二槽体下表面设置有排污机构，所述第二槽体内靠近下侧填充有第一填料，所述第一填料的上表面铺设有第二填料，所述第二填料的上表面种植有水生植物，所述第一填料上侧的第二槽体右侧内壁上固定嵌设有第一集水管，所述第二槽体的右侧面设置有第三槽体，且第三槽体的上表面为开口结构，所述第三槽体左侧内壁上固定嵌设有第二布水管，所述第二布水管左侧端头与第一集水管右侧端头插接固定，所述第三槽体的下侧内壁上固定安装有第二集水管，且第二集水管插设于第三槽体右侧壁右侧，所述第二集水管的右侧端头上设置有第一控制阀，所述第三槽体内下侧位置填充有第三填料，所述第三填料的上表面铺设有第四填料，所述第四填料的上表面种植有陆生植物。
作为本发明的一种优选技术方案，所述第一槽体、第二槽体和第三槽体均采用HDPE材料制成。
作为本发明的一种优选技术方案，所述过滤管包括网状管、海绵套和无纺布，所述网状管的外表面套设有套，所述海绵套的外表面设置有无纺布。
作为本发明的一种优选技术方案，所述第一布水管、第一集水管、第二布水管和第二集水管结构与过滤管的结构相同。
作为本发明的一种优选技术方案，所述过滤管与第一布水管和第一集水管与第二布水管之间均采用连接管插接固定，所述连接管采用PVC管。
作为本发明的一种优选技术方案，所述排污机构包括集污管、排污管和第二控制阀，所述集污管设置于第一布水管右侧端头相对应的第二槽体下侧内壁上，所述集污管的下表面固定安装有排污管，且排污管插设于第二槽体下侧，所述排污管的右侧端头上设置有第二控制阀。
作为本发明的一种优选技术方案，所述第一填料采用火山岩颗粒或者破碎后的陶粒，正常粒径控制在1cm-6cm，所述第二填料采用干净沙子或5公分粒径左右的碎石。
作为本发明的一种优选技术方案，所述第三填料采用碳酸钙粉、沙、碳粉、2cm-4cm小粒径火山岩颗粒或破碎陶粒配置而成的人工基质，且配置的人工基质垂直渗透滤速控制在1cm-5cm/min，所述第四填料采用干净沙子或5公分粒径左右的碎石。
(三)有益效果
与现有技术相比，本发明提供了一种无动力污水生态净水槽，具备以下有益效果：
1、该无动力污水生态净水槽，通过设置第一槽体、第二槽体和第三槽体之间的过滤管、第一布水管、第一集水管、第二布水管和第二集水管，使该生态净水槽实现零动力，无机电设备，运维简单，解决了传统生化工艺能耗高、运维困难的问题，模块化组装，施工周期短，简便快捷，占地小，有效解决了人工湿地占地大的问题。
2、该无动力污水生态净水槽，通过设置第一填料、第二填料、第三填料和第四填料，达到利用土壤中土著细菌微生物进行污水净化，而非传统活性污泥各类菌胶团，有效解决了填料易堵塞问题，填料基质丰富的微生物菌群对有害病菌进行生物抑制对污水中的有害病菌进行消杀，无需物理或化学消毒，生态槽内的土壤微环境十分稳定，不易受外部气候气温的干扰，处理效率高，人工土壤中微生物种类丰富，数量大，活性高，净化效率高，耐负荷冲击强，能适应较大水量和水质波动情况，无二次污染，净化过程中无臭气、污泥、噪音等。
（发明人：覃树松;张小令;黄洪标）
