公布日：2022.04.29
申请日：2021.12.26
分类号：C02F1/58(2006.01)I;B01F33/83(2022.01)I;B01F35/71(2022.01)I;C02F101/16(2006.01)N
摘要
本发明公开了一种关于生物产业污水处理器，包括处理筒，所述处理筒底部对称固定连接有三组支脚，所述处理筒上端开设有一组进料口，且进料口内塞有胶塞，所述处理筒内设置有碾碎机构，所述碾碎机构下方设置有分散筒，下磨盘上端面的粉状的氨氮去除剂等污水降解剂由于旋转的下磨盘上的离心力而向外侧移动，并从下磨盘和碾碎仓之间的间隙下落并最终通过出料口落入分散筒中，控制杆的转动带动固定连接的分散筒转动，在分散筒内的粉状氨氮去除剂等污水降解剂受分散筒旋转的离心力作用通过滤孔向外侧均匀喷出，从而使粉状氨氮去除剂等污水降解剂能均匀的落在污水仓内的污水上，从而便于粉状氨氮去除剂等污水降解剂对污水进行降解。
权利要求书

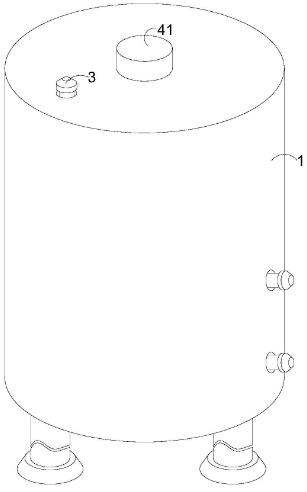

1.一种关于生物产业污水处理器，包括处理筒(1)，其特征在于：所述处理筒(1)底部对称固定连接有三组支脚，所述处理筒(1)上端开设有一组进料口(2)，且进料口(2)内塞有胶塞(3)，所述处理筒(1)内设置有碾碎机构(4)，所述碾碎机构(4)下方设置有分散筒(5)，所述分散筒(5)外表面底部固定连接有搅拌杆(6)，所述搅拌杆(6)的侧面呈环形等距离分布设置若干组搅拌叶(61)，所述搅拌杆(6)底部对称固定连接有两组分离滑片(7)，且分离滑片(7)下端面和处理筒(1)内表面底部滑动连接；所述碾碎机构(4)包括电机(41)、控制杆(42)、碾碎仓(43)、上磨盘(44)、传动孔(441)、斜环槽(442)、传动杆(443)、环形口(444)、矩形杆(45)、U型块(46)、下磨盘(47)、出料口(48)、磨点(49)，所述处理筒(1)的上端面中心固定连接有电机(41)，所述电机(41)底部固定连接有输出轴，且输出轴贯穿伸入处理筒(1)上端侧壁并滑动连接，所述电机(41)的输出轴伸入处理筒(1)内并和控制杆(42)固定连接，所述控制杆(42)上端位于碾碎仓(43)内，且碾碎仓(43)开设在处理筒(1)内上部，所述控制杆(42)下端贯穿伸出出料口(48)且不和出料口(48)内侧壁接触，所述出料口(48)开设在碾碎仓(43)的底部，所述碾碎仓(43)内设置有上磨盘(44)，所述上磨盘(44)中心处开设有传动孔(441)，所述传动孔(441)内表面侧壁倾斜开设有一组斜环槽(442)，所述斜环槽(442)内相抵伸入接触有一组传动杆(443)，所述传动杆(443)远离斜环槽(442)一端固定连接在控制杆(42)上，所述上磨盘(44)内设置有一组环形口(444)，所述环形口(444)外侧面上等距离呈环形固定连接有若干组矩形杆(45)，每组所述矩形杆(45)伸入一组U型块(46)并滑动连接，每组所述U型块(46)固定连接在处理筒(1)内侧壁上，所述控制杆(42)贯穿伸出下磨盘(47)并固定连接，所述下磨盘(47)位于碾碎仓(43)内且位于上磨盘(44)的正下方，且下磨盘(47)外侧壁和处理筒(1)的内侧壁不接触，即留有间隙，所述下磨盘(47)和上磨盘(44)相对面上分别均密集固定连接有若干磨点(49)。
2.根据权利要求1所述的一种关于生物产业污水处理器，其特征在于：所述控制杆(42)下端伸入分散筒(5)内表面底部并固定连接，所述分散筒(5)内表面上端固定连接有圆环(51)，所述圆环(51)伸入圆槽(52)并滑动连接，所述圆槽(52)开设在出料口(48)所在的碾碎仓(43)外侧壁上，所述分散筒(5)下半部的侧壁上密集开设有若干组滤孔(53)，且分散筒(5)设置在污水仓(54)内，所述污水仓(54)开设在处理筒(1)内，所述污水仓(54)侧壁上分别依次开设有进水孔和出水孔，且进水孔和出水孔上均塞有橡皮塞。
3.根据权利要求2所述的一种关于生物产业污水处理器，其特征在于：所述分散筒(5)固定连接有挡料板(501)，所述挡料板(501)呈环形且位于分散筒(5)的滤孔(53)上方，且挡料板(501)上端面和出料口(48)的下端面贴合并活动连接。
发明内容
本发明的目的在于提供一种关于生物产业污水处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种关于生物产业污水处理器，包括处理筒，所述处理筒底部对称固定连接有三组支脚，所述处理筒上端开设有一组进料口，且进料口内塞有胶塞，所述处理筒内设置有碾碎机构，所述碾碎机构下方设置有分散筒，所述分散筒外表面底部固定连接有搅拌杆，所述搅拌杆的侧面呈环形等距离分布设置若干组搅拌叶，所述搅拌杆底部对称固定连接有两组分离滑片，且分离滑片下端面和处理筒内表面底部滑动连接；
所述碾碎机构包括电机、控制杆、碾碎仓、上磨盘、传动孔、斜环槽、传动杆、环形口、矩形杆、U型块、下磨盘、出料口、磨点，所述处理筒的上端面中心固定连接有电机，所述电机底部固定连接有输出轴，且输出轴贯穿伸入处理筒上端侧壁并滑动连接，所述电机的输出轴伸入处理筒内并和控制杆固定连接，所述控制杆上端位于碾碎仓内，且碾碎仓开设在处理筒内上部，所述控制杆下端贯穿伸出出料口且不和出料口内侧壁接触，所述出料口开设在碾碎仓的底部，所述碾碎仓内设置有上磨盘，所述上磨盘中心处开设有传动孔，所述传动孔内表面侧壁倾斜开设有一组斜环槽，所述斜环槽内相抵伸入接触有一组传动杆，所述传动杆远离斜环槽一端固定连接在控制杆上，所述上磨盘内设置有一组环形口，所述环形口外侧面上等距离呈环形固定连接有若干组矩形杆，每组所述矩形杆伸入一组U型块并滑动连接，每组所述U型块固定连接在处理筒内侧壁上，所述控制杆贯穿伸出下磨盘并固定连接，所述下磨盘位于碾碎仓内且位于上磨盘的正下方，且下磨盘外侧壁和处理筒的内侧壁不接触，即留有间隙，所述下磨盘和上磨盘相对面上分别均密集固定连接有若干磨点。
优选的，所述控制杆下端伸入分散筒内表面底部并固定连接，所述分散筒内表面上端固定连接有圆环，所述圆环伸入圆槽并滑动连接，所述圆槽开设在出料口所在的碾碎仓外侧壁上，所述分散筒下半部的侧壁上密集开设有若干组滤孔，且分散筒设置在污水仓内，所述污水仓开设在处理筒内，所述污水仓侧壁上分别依次开设有进水孔和出水孔，且进水孔和出水孔上均塞有橡皮塞。
优选的，所述分散筒固定连接有挡料板，所述挡料板呈环形且位于分散筒的滤孔上方，且挡料板上端面和出料口的下端面贴合并活动连接。
优选的，若干组所述搅拌叶靠近搅拌杆的一端分别固定连接有一组活动杆，每组所述活动杆贯穿伸入一组活动仓并滑动连接，若干组所述活动仓开设于搅拌杆侧壁上，所述活动杆贯穿伸入活动仓一端固定连接有限位圆盘，所述限位圆盘贴合活动仓内壁并滑动连接。
优选的，所述处理筒底部开设有一组出污口，所述出污口的尺寸和分离滑片的尺寸相对应，且出污口内套接有密封盖。
与现有技术相比，本发明的有益效果是：
1、本发明通过设计碾碎机构，通过碾碎机构能将氨氮去除剂等污水降解剂的固体颗粒碾磨成粉状从而便于污水和粉状氨氮去除剂等污水降解剂的混合，从而便于对污水进行降解，且在碾碎机构工作时下方的搅拌杆及搅拌叶旋转，从而对混有氨氮去除剂等污水降解剂的污水进行搅拌，以加速其降解，从而进一步提高其污水的降解效率；
2、本发明通过在碾碎机构工作时，通过将氨氮去除剂等污水降解剂碾磨成粉状并通过分散筒旋转产生的离心力而均匀洒出到污水中，从而使污水得到更加快速的降解；
3、本发明通过设计分离滑片，在分离滑片对污水进行降解时分离滑片能够将将落入污水仓底部的尚未来的及反应的粉状氨氮去除剂等污水降解剂沉淀刮起并重新混合在污水中，从而充分利用粉状氨氮去除剂等污水降解剂，也能够在降解结束后除去对污水仓内的沉淀，经济性更佳。
（发明人：翟明胜）
