公布日：2022.04.08
申请日：2022.01.10
分类号：C02F11/127(2019.01)I;B08B9/087(2006.01)I
摘要
本发明提供一种环保型污水处理厂用污泥处理设备。所述环保型污水处理厂用污泥处理设备，包括：机体；离心结构，所述离心结构设置于所述机体的内部，所述离心结构包括用于对污泥离心脱水的离心滚筒、用于对所述离心滚筒一侧进行密封的密封组件。本发明提供一种环保型污水处理厂用污泥处理设备，通过在离心滚筒外侧设置有密封组件，主要用于对离心滚筒的外侧进行密封，同时可实现自动对离心滚筒内部污泥的自动清理功能，在污泥脱水完成后，通过伸缩组件伸长，最终使得清理件可以在离心滚筒内部向外水平移动，进而将污泥向外流动至收集车内部，完成自动对污泥的清理，改变了人工手动清理操作，使得污泥清理操作更加方便、更加省力，也更加快速。
权利要求书

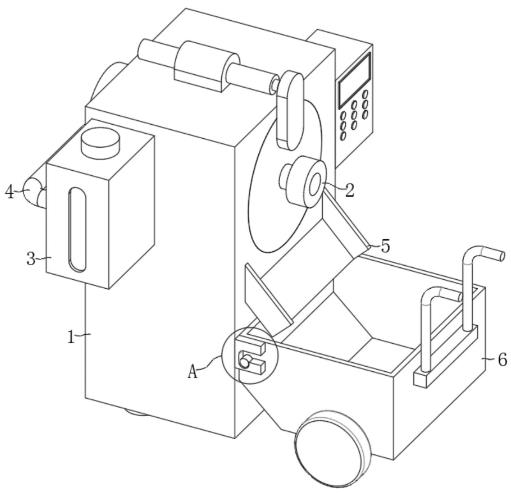

1.一种环保型污水处理厂用污泥处理设备，其特征在于，包括：机体（1）；离心结构（2），所述离心结构（2）设置于所述机体（1）的内部，所述离心结构（2）包括用于对污泥离心脱水的离心滚筒（21）、用于对所述离心滚筒（21）一侧进行密封的密封组件（22）、用于驱动所述离心滚筒（21）在所述机体（1）内部转动的驱动组件（23）、用于为所述离心滚筒（21）的外部提供稳定支撑的滑轮组（24）；其中，所述密封组件（22）包括外侧密封盖（221）以及用于带动所述外侧密封盖（221）在水平方向移动的伸缩组件（222），所述伸缩组件（222）的伸缩端与所述外侧密封盖（221）的外侧固定安装，所述外侧密封盖（221）安装于所述机体（1）的外侧，所述外侧密封盖（221）的内侧转动连接有密封连接件（223），所述密封连接件（223）的一侧与所述离心滚筒（21）的一侧保持紧密贴合，所述密封连接件（223）的一侧固定安装有用于对所述离心滚筒（21）内部污泥向外清理的清理件（224）。
2.根据权利要求1所述的环保型污水处理厂用污泥处理设备，其特征在于，所述离心滚筒（21）水平设置在所述机体（1）的内部，所述滑轮组（24）是由四个滑轮组成，且四个所述滑轮别位于所述机体（1）内壁顶部与底部的左侧与右侧，且所述滑轮的外部与所述离心滚筒（21）外部的滑槽滚动连接。
3.根据权利要求1所述的环保型污水处理厂用污泥处理设备，其特征在于，所述驱动组件（23）包括驱动电机（231）和转动件（232），所述驱动电机（231）安装于所述机体（1）的一侧，所述转动件（232）固定安装于所述离心滚筒（21）的外侧，所述驱动电机（231）的输出端与所述转动件（232）的外部均固定安装有传动轮（233），两个所述传动轮（233）的外部通过传动带传动连接。
4.根据权利要求1所述的环保型污水处理厂用污泥处理设备，其特征在于，所述外侧密封盖（221）的外侧设置有与污泥导入管道连接的导入管，所述清理件（224）的包括清理板和两个连接杆，所述清理板贴合于所述离心滚筒（21）的内侧，两个所述连接杆位于所述清理板与所述密封连接件（223）相对的一侧之间。
5.根据权利要求3所述的环保型污水处理厂用污泥处理设备，其特征在于，所述机体（1）的外侧设置有处理液储罐（3），所述处理液储罐（3）的一侧连接筒输入管道（4），所述输入管道（4）上设置用控制阀门，所述输入管道（4）的一端与所述转动件（232）的一侧转动连接。
6.根据权利要求1所述的环保型污水处理厂用污泥处理设备，其特征在于，所述机体（1）的一侧且位于所述外侧密封盖（221）的下方固定安装有导泥斗（5），所述机体（1）的一侧且位于所述导泥斗（5）的正下方设置有用于收集污泥的收集车（6）。
7.根据权利要求1所述的环保型污水处理厂用污泥处理设备，其特征在于，所述伸缩组件（222）设置电动伸缩杆，所述伸缩组件（222）水平安装在所述机体（1）的顶部。
8.根据权利要求5所述的环保型污水处理厂用污泥处理设备，其特征在于，所述外侧密封盖（221）的一侧设置有导入结构（7），所述导入结构（7）包括混合筒（71），所述混合筒（71）的一侧与所述外侧密封盖（221）的一侧固定安装，所述混合筒（71）的内部安装有螺旋转件（72）。
9.根据权利要求8所述的环保型污水处理厂用污泥处理设备，其特征在于，所述混合筒（71）的外侧固定安装有污泥管道连接头（73），所述污泥管道连接头（73）上设置有用于控制污泥流量的控制阀门。
10.根据权利要求9所述的环保型污水处理厂用污泥处理设备，其特征在于，所述混合筒（71）与所述处理液储罐（3）之间安装有弹性连接管件（74），所述弹性连接管件（74）与所述处理液储罐（3）连接的一端为可伸缩的弹性部分，所述弹性连接管件（74）上设置用用于控制处理液流量的控制阀门。
发明内容
本发明提供一种环保型污水处理厂用污泥处理设备，解决了人工清理污泥费时费力，不够方便的问题。
为解决上述技术问题，本发明提供的环保型污水处理厂用污泥处理设备，包括：机体；离心结构，所述离心结构设置于所述机体的内部，所述离心结构包括用于对污泥离心脱水的离心滚筒、用于对所述离心滚筒一侧进行密封的密封组件、用于驱动所述离心滚筒在所述机体内部转动的驱动组件、用于为所述离心滚筒的外部提供稳定支撑的滑轮组；其中，所述密封组件包括外侧密封盖以及用于带动所述外侧密封盖在水平方向移动的伸缩组件，所述伸缩组件的伸缩端与所述外侧密封盖的外侧固定安装，所述外侧密封盖安装于所述机体的外侧，所述外侧密封盖的内侧转动连接有密封连接件，所述密封连接件的一侧与所述离心滚筒的一侧保持紧密贴合，所述密封连接件的一侧固定安装有用于对所述离心滚筒内部污泥向外清理的清理件。
优选的，所述离心滚筒水平设置在所述机体的内部，所述滑轮组是由四个滑轮组成，且四个所述滑轮别位于所述机体内壁顶部与底部的左侧与右侧，且所述滑轮的外部与所述离心滚筒外部的滑槽滚动连接。
优选的，所述驱动组件包括驱动电机和转动件，所述驱动电机安装于所述机体的一侧，所述转动件固定安装于所述离心滚筒的外侧，所述驱动电机的输出端与所述转动件的外部均固定安装有传动轮，两个所述传动轮的外部通过传动带传动连接。
优选的，所述外侧密封盖的外侧设置有与污泥导入管道连接的导入管，所述清理件的包括清理板和两个连接杆，所述清理板贴合于所述离心滚筒的内侧，两个所述连接杆位于所述清理板与所述密封连接件相对的一侧之间。
优选的，所述机体的外侧设置有处理液储罐，所述处理液储罐的一侧连接筒输入管道，所述输入管道上设置用控制阀门，所述输入管道的一端与所述转动件的一侧转动连接。
优选的所述机体的一侧且位于所述外侧密封盖的下方固定安装有导泥斗，所述机体的一侧且位于所述导泥斗的正下方设置有用于收集污泥的收集车。
优选的，所述伸缩组件设置电动伸缩杆，所述伸缩组件水平安装在所述机体的顶部。
优选的，所述外侧密封盖的一侧设置有导入结构，所述导入结构包括混合筒，所述混合筒的一侧与所述外侧密封盖的一侧固定安装，所述混合筒的内部安装有螺旋转件。
优选的所述混合筒的外侧固定安装有污泥管道连接头，所述污泥管道连接头上设置有用于控制污泥流量的控制阀门。
优选的，所述混合筒与所述处理液储罐之间安装有弹性连接管件，所述弹性连接管件与所述处理液储罐连接的一端为可伸缩的弹性部分，所述弹性连接管件上设置用用于控制处理液流量的控制阀门。
与相关技术相比较，本发明提供的环保型污水处理厂用污泥处理设备具有如下有益效果：本发明提供一种环保型污水处理厂用污泥处理设备，通过在离心滚筒外侧设置有密封组件，主要用于对离心滚筒的外侧进行密封，同时可实现自动对离心滚筒内部污泥的自动清理功能，在污泥脱水完成后，通过伸缩组件伸长，最终使得清理件可以在离心滚筒内部向外水平移动，进而将污泥向外流动至收集车内部，完成自动对污泥的清理，改变了人工手动清理操作，使得污泥清理操作更加方便、更加省力，也更加快速；而通过将外侧密封盖与清理件配合使用，实现在开启外侧密封盖的同时，使得清理件完成对污泥的自动清理操作，进而实现一步操作到位，进一步缩短清理时间，从而提供工作效率。
（发明人：高鸣;毕军;李冰;马志盼;毛小柳;葛苏苏;张琳娜;殷井云;刘超）
