公布日：2022.04.29
申请日：2022.01.26
分类号：C02F11/14(2019.01)I;B01F35/12(2022.01)I;B01F27/80(2022.01)I

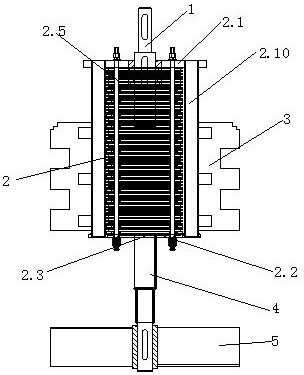

摘要
本发明公开了一种污泥预浓缩组件，搅拌轴上固定有预浓缩机构，搅拌轴和预浓缩机构的中心轴位于同一直线上，预浓缩机构包括上封板、下封板，搅拌轴固定在上封板上，下封板上设有出水孔，上封板和下封板之间设有若干定环，相邻两块定环之间通过间隔块间隔形成间距，所述间距之间设有动环，间距之间的距离大于动环的厚度，所述固定轴均位于动环内圈内，上封板和下封板之间还设有推动轴，所述推动轴位于动环和定环外；推动轴距离预浓缩机构中心轴的距离略小于动环的半径。本发明中的预浓缩组件安装在絮凝混合槽内，一方面作为搅拌轴使用，另一方面又可以边搅拌边起到预浓缩的作用。
权利要求书
1.一种污泥预浓缩组件，包括搅拌轴，其特征在于，所述搅拌轴上固定有预浓缩机构，搅拌轴和预浓缩机构的中心轴位于同一直线上，所述预浓缩机构包括上封板、下封板，搅拌轴固定在上封板上，下封板上设有出水孔，所述上封板和下封板之间设有若干定环，所述定环上设有用于穿过固定轴的通孔，所述固定轴穿过通孔后两端分别固定在上封板和下封板上，相邻两块所述定环之间通过间隔块间隔形成间距，所述间距之间设有动环，间距之间的距离大于动环的厚度，所述固定轴均位于动环内圈内，所述上封板和下封板之间还设有推动轴，所述推动轴位于动环和定环外；推动轴距离预浓缩机构中心轴的距离略小于动环的半径。
2.根据权利要求1所述的污泥预浓缩组件，其特征在于，所述上封板和下封板之间还设有若干限位轴，所述限位轴位于动环和定环外，所述限位轴距离预浓缩机构中心轴的距离略大于推动轴距离预浓缩机构中心轴的距离。
3.根据权利要求2所述的污泥预浓缩组件，其特征在于，所述限位轴有两根且沿上封板的圆周等间距布置，所述限位轴上设有向预浓缩机构外侧延伸的搅拌叶。
4.根据权利要求2所述的污泥预浓缩组件，其特征在于，所述限位轴上设有侧刮板。
5.根据权利要求1所述的污泥预浓缩组件，其特征在于，所述出水孔处设有下搅拌轴，下搅拌轴为中空结构，所述下搅拌轴上设有底刮板。
6.根据权利要求1所述的污泥预浓缩组件，其特征在于，所述固定轴两端设有外螺纹，两端通过螺母旋接限位固定在上封板和下封板上。
7.根据权利要求1所述的污泥预浓缩组件，其特征在于，所述定环内侧设有若干内凸，所述通孔位于内凸上。
8.根据权利要求1所述的污泥预浓缩组件，其特征在于，所述间隔块套设在固定轴上。
发明内容
本发明的目的是提供一种污泥预浓缩组件。
本发明的创新点在于可以将本发明中的预浓缩组件安装在絮凝混合槽内，一方面作为搅拌轴使用，另一方面又可以边搅拌边起到预浓缩的作用。
为实现上述发明目的，本发明的技术方案是：一种污泥预浓缩组件，包括搅拌轴，所述搅拌轴上固定有预浓缩机构，，搅拌轴和预浓缩机构的中心轴位于同一直线上，所述预浓缩机构包括上封板、下封板，搅拌轴固定在上封板上，下封板上设有出水孔，所述上封板和下封板之间设有若干定环，所述定环上设有用于穿过固定轴的通孔，所述固定轴穿过通孔后两端分别固定在上封板和下封板上，相邻两块所述定环之间通过间隔块间隔形成间距，所述间距之间设有动环，间距之间的距离大于动环的厚度，所述固定轴均位于动环内圈内，所述上封板和下封板之间还设有推动轴，所述推动轴位于动环和定环外；推动轴距离预浓缩机构中心轴的距离略小于动环的半径。
进一步地，所述上封板和下封板之间还设有若干限位轴，所述限位轴位于动环和定环外，所述限位轴距离预浓缩机构中心轴的距离略大于推动轴距离预浓缩机构中心轴的距离。起到一定的限位作用。
进一步地，所述限位轴有两根且沿上封板的圆周等间距布置，所述限位轴上设有向预浓缩机构外侧延伸的搅拌叶。进一步增加搅拌作用，且均匀布置，可以使得受力均匀，整体设备振动小，噪音小，不易损坏。
进一步地，所述限位轴上设有所述限位轴上设有侧刮板。可以将动环外侧的泥刮干净。
进一步地，所述出水孔处设有下搅拌轴，下搅拌轴为中空结构，所述下搅拌轴上设有底刮板。搅拌轴在搅拌的时候还可以对底部的泥进行刮动；防止底部积泥。
进一步地，所述固定轴两端设有外螺纹，两端通过螺母旋接限位固定在上封板和下封板上。定环固定方便快捷，更换也更为方便。
进一步地，所述定环内侧设有若干内凸，所述通孔位于内凸上。可以适当的缩小动环的尺寸，且动环和定环的重合面积可适当增多，浓缩效果更好。
进一步地，所述间隔块套设在固定轴上。间隔块不容易掉落，固定更稳固，且固定轴可以将固定轴包裹起来，动环转动时避免撞击到固定轴，损伤固定轴。
本发明的有益效果是：1、本发明中可以将预浓缩组件安装在絮凝混合槽内，一方面作为搅拌轴使用，另一方面又可以边搅拌边起到预浓缩的作用；占用空间小，成本低。
2、本发明中的预浓缩设备安装方便快捷，维修方便快捷。
3、本发明中运行时由于定环间的间距略大于动环，中间缝隙可以使水通过，而将絮凝的泥团隔离在混合槽内，使污泥在絮凝搅拌时，及时排出清液；同时，利用动环不停地偏心转动，使堵塞于定环间隙内的污泥可被动环清理，实现自清洁，无需反冲洗。
（发明人：蒋子厚;孙宇;蒋子才;杨建华）
