公布日：2022.04.29
申请日：2022.01.30
分类号：B01D33/29(2006.01)I;B01D33/39(2006.01)I;B01D33/68(2006.01)I;B01D33/72(2006.01)I;C02F11/126(2019.01)I;C02F11/127(2019.01)I
摘要
本发明的污泥的回转式智能清除设备属于先进环保产业中的清淤机械，用于对淤泥进行机械脱水，其包括甩干筒和甩干机，所述甩干机包括转动的甩干轴，甩干轴具有用于存放污泥的中空腔体，甩干轴上套有多个连接轴套和甩网，甩网为可变形的鼓形筛网结构，各甩网的两端与连接轴套固连，相邻的连接轴套之间设有使其同步转动和相对轴向移动的同步结构，甩干轴上开设有用于连通所有甩网的同步进泥孔。在离心力的作用下，甩网的中间向外鼓起变形量大，同时两端相向移动，使得轴向距离减小，使得后续进泥量减小，实现了进泥量的自适应调整，使得污泥的分布趋近均匀，改善了甩干效果。
权利要求书
1.一种污泥的回转式智能清除设备，包括甩干筒和设在甩干筒中的甩干机，其特征在于：所述甩干机包括转动的甩干轴，甩干轴具有用于存放污泥的中空腔体，甩干轴上套有多个连接轴套和甩网，甩网为可变形的鼓形筛网结构，各甩网的两端与连接轴套固连，相邻的连接轴套之间设有使其同步转动和相对轴向移动的同步结构，甩干轴上开设有用于连通所有甩网的同步进泥孔，使用时，污泥进入甩网后使甩网的中间向外鼓起并且两端相向移动；所述甩干轴与连接轴套之间设有传动机构，传动机构的传动比不等于1，所述连接轴套包括挡环和设在挡环上的进泥缺口，进泥缺口具有与同步进泥孔对准的状态；所述甩干轴上开设有多个沿螺旋线分布的错位进泥孔，每个错位进泥孔对应一个甩网，各连接轴套上的进泥缺口共线，在转动过程中，各错位进泥孔依次与进泥缺口对准；所述进泥缺口、同步进泥孔和错位进泥孔的长度方向均平行于甩干轴的轴向，且三者宽度一致；所述连接轴套分为端部轴套和中部轴套，中部轴套分布在两个端部轴套之间，所述传动机构位于甩干轴与端部轴套之间，包括传动环、啮合连接在传动环与甩干轴之间的传动齿轮。
2.根据权利要求1所述的一种污泥的回转式智能清除设备，其特征在于：所述连接轴套包括向外凸起的外固定环和向内凸起的内固定环，外固定环与甩网端部固连，甩干轴的外周面设有导向环槽，所述内固定环在导向环槽中轴向移动。
3.根据权利要求1所述的一种污泥的回转式智能清除设备，其特征在于：各甩网的内部设有压缩弹簧，压缩弹簧连接在相邻的两个连接轴套之间。
4.根据权利要求1所述的一种污泥的回转式智能清除设备，其特征在于：还包括清污机，清污机包括支撑架和用于向上输送污泥的输送带，所述甩干筒安装在支撑架上。
5.根据权利要求4所述的一种污泥的回转式智能清除设备，其特征在于：输送带与甩干筒之间设有输泥机，输泥机包括集泥斗、增压机和输送管，集泥斗用于接收输送带上的污泥，输送管连接在甩干轴上。
发明内容
本发明提供一种污泥的回转式智能清除设备，以解决现有的甩干筒甩干效果不好、易堵塞的问题。
本发明的一种污泥的回转式智能清除设备采用如下技术方案：
一种污泥的回转式智能清除设备，包括甩干筒和设在甩干筒中的甩干机，所述甩干机包括转动的甩干轴，甩干轴具有用于存放污泥的中空腔体，甩干轴上套有多个连接轴套和甩网，甩网为可变形的鼓形筛网结构，各甩网的两端与连接轴套固连，相邻的连接轴套之间设有使其同步转动和相对轴向移动的同步结构，甩干轴上开设有用于连通所有甩网的同步进泥孔，使用时，污泥进入甩网后使甩网的中间向外鼓起并且两端相向移动。
优选的，所述甩干轴与连接轴套之间设有传动机构，传动机构的传动比不等于1，所述连接轴套包括挡环和设在挡环上的进泥缺口，进泥缺口具有与同步进泥孔对准的状态。
优选的，所述甩干轴上开设有多个沿螺旋线分布的错位进泥孔，每个错位进泥孔对应一个甩网，各连接轴套上的进泥缺口共线，在转动过程中，各错位进泥孔依次与进泥缺口对准。
优选的，所述进泥缺口、同步进泥孔和错位进泥孔的长度方向均平行于甩干轴的轴向，且三者宽度一致。
优选的，所述连接轴套包括向外凸起的外固定环和向内凸起的内固定环，外固定环与甩网端部固连，甩干轴的外周面设有导向环槽，所述内固定环在导向环槽中轴向移动。
优选的，所述连接轴套分为端部轴套和中部轴套，中部轴套分布在两个端部轴套之间，所述传动机构位于甩干轴与端部轴套之间，包括传动环、啮合连接在传动环与甩干轴之间的传动齿轮。
优选的，各甩网的内部设有压缩弹簧，压缩弹簧连接在相邻的两个连接轴套之间。

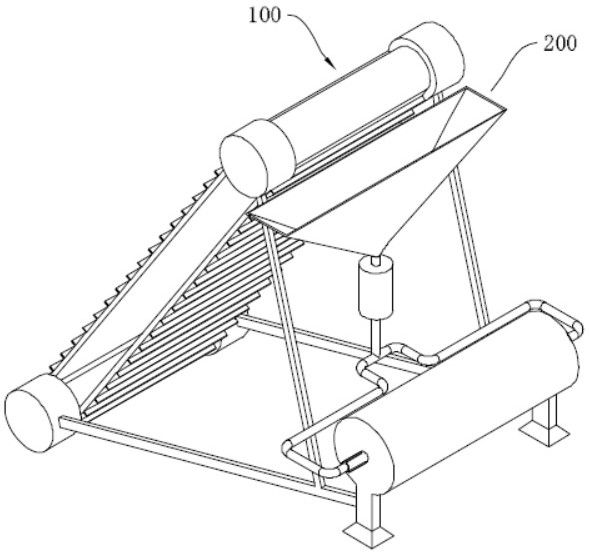

优选的，污泥的回转式智能清除设备还包括清污机，清污机包括支撑架和用于向上输送污泥的输送带，所述甩干筒安装在支撑架上。
优选的，输送带与甩干筒之间设有输泥机，输泥机包括集泥斗、增压机和输送管，集泥斗用于接收输送带上的污泥，输送管连接在甩干轴上。
本发明的有益效果是：本发明的一种污泥的回转式智能清除设备，采用机械脱水，各甩网在甩干轴上同步转动，污泥通过同步进泥孔由甩干轴向外进入甩网，当甩干轴内部污泥分布均匀时，那么每个甩网的内部泥浆量基本一致，每个甩网变形情况一致，多段均匀脱水，提高了甩干效率；当某些甩网的进泥量较多时，在离心力的作用下，甩网的中间向外鼓起变形量大，同时两端相向移动，使得轴向距离减小，使得后续进泥量减小，实现了进泥量的自适应调整，使得污泥的分布趋近均匀，改善了甩干效果。同时，由于甩网的内外变形会引起轴向移动，减弱了污泥的粘连现象。
进一步地，通过设置进泥缺口，并使其与甩干轴转速不同，保证了甩网内部的泥浆量会间歇性增大，形成突然的轴向抖动，进而使得泥浆不易粘连在甩网上；通过螺旋分布的错位进泥孔，增加了在甩干过程中多个甩网之间的相对轴向抖动的频率，进一步改善了污泥堵塞的问题。
（发明人：高雅;丁跃林;郑杰;陆明亮;周祥;邓治;戴芝祥;潘翔）
