公布日：2022.04.01
申请日：2021.12.02
分类号：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本发明涉及一种污泥干化用的直滤设备，该污泥干化用的直滤设备，机架的内部滑动连接有过滤组件，机架的一端固定安装有液压机，液压机的输出端与过滤组件的外表面相抵，液压机的一侧固定安装有负压泵，过滤组件的底端两侧均固定安装有排水管，排水管的一端与负压泵固定连接，机架的上表面滑动连接有高压进料泵，高压进料泵的输出端固定安装在过滤组件的外表面，高压进料泵的一侧设有高压水泵，高压水泵与过滤组件的内部相连通，机架的两侧均设有出料控制组件，该污泥干化用的直滤设备，对于污泥干化效果更好，同时更加能耗更低。
权利要求书

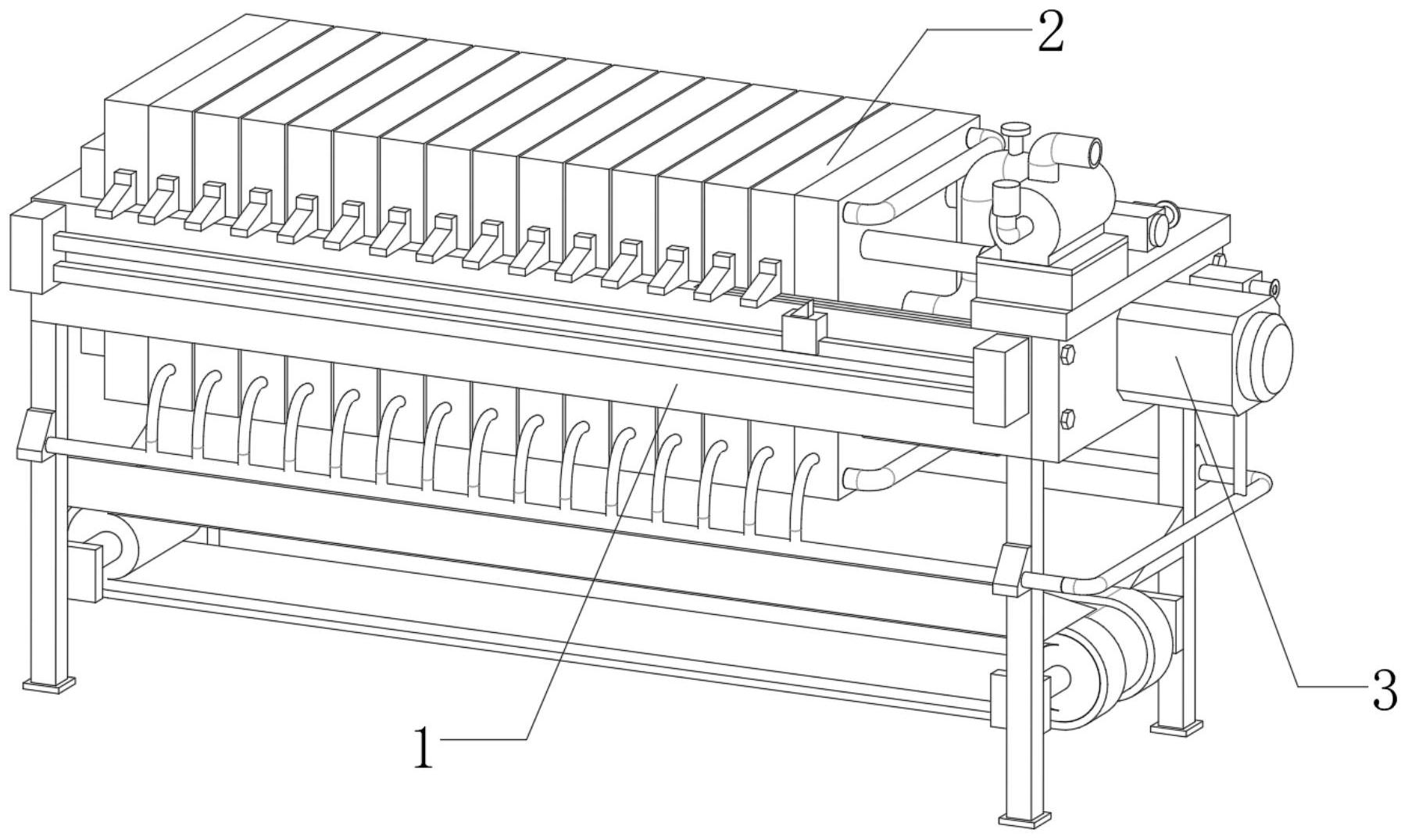

1.一种污泥干化用的直滤设备，其特征在于，包括；机架（1），所述机架（1）的内部滑动连接有过滤组件（2），所述机架（1）的一端固定安装有液压机（3），所述液压机（3）的输出端与过滤组件（2）的外表面相抵，所述液压机（3）的一侧固定安装有负压泵（24），所述过滤组件（2）的底端两侧均固定安装有排水管（8），所述排水管（8）的一端与负压泵（24）固定连接，所述机架（1）的上表面滑动连接有高压进料泵（6），所述高压进料泵（6）的输出端固定安装在过滤组件（2）的一侧，所述高压进料泵（6）的一侧设有高压水泵（19），所述高压水泵（19）与过滤组件（2）的内部相连通，所述机架（1）的两侧均设有出料控制组件（4）；所述过滤组件（2）包括橡胶架（201）、软胶隔膜（202）、干燥板（203）和连通胶环（204），所述软胶隔膜（202）和干燥板（203）固定连接在橡胶架（201）的内部前后两侧，所述连通胶环（204）固定连接在软胶隔膜（202）、干燥板（203）的中部，所述橡胶架（201）的内壁固定安装有纳米过滤布；所述机架（1）的一端通过螺栓固定安装有固定载板（21），所述液压机（3）和负压泵（24）均固定安装在固定载板（21）的外表面，所述固定载板（21）的外表面且位于负压泵（24）的下方固定安装有冷凝器（25），所述负压泵（24）与冷凝器（25）之间通过连接管相连接；所述冷凝器（25）的输入端固定连接有第一导管（26），所述第一导管（26）的两端分别与两组排水管（8）固定连接，所述排水管（8）的一侧固定安装有连接软管（9），所述橡胶架（201）的内部开设有出水孔（31），所述出水孔（31）位于软胶隔膜（202）的前侧，所述连接软管（9）固定连接在出水孔（31）的内部，所述机架（1）的下表面固定安装有支撑腿（5），所述排水管（8）固定安装在支撑腿（5）的外表面；支撑腿（5）的内侧且位于橡胶架（201）的下方左右两侧均固定连接有倾斜导料板（13），所述支撑腿（5）的外表面且位于倾斜导料板（13）的下表面固定安装有泥饼输送带（7）；所述机架（1）的一端内部滑动连接有前压板（14），所述机架（1）的另一端内部固定连接有后挡板（10），所述过滤组件（2）滑动连接在前压板（14）和后挡板（10）之间，所述液压机（3）的输出端固定连接有X形连接架（22），所述X形连接架（22）的端部外表面固定连接有固定杆（23），所述固定杆（23）的另一端固定连接在前压板（14）的外表面；所述高压水泵（19）的输出端固定安装有第二导管（20），所述第二导管（20）的另一端固定连接在前压板（14）的内部，所述橡胶架（201）的外表面四角均开设有连接孔（29），所述橡胶架（201）的内侧壁上开设有进水孔（30），所述连接孔（29）与进水孔（30）相连通，所述进水孔（30）处于软胶隔膜（202）和干燥板（203）之间，所述第二导管（20）通过连接孔（29）与进水孔（30）内部相连通；所述高压进料泵（6）的输出端固定安装有进料管（17），所述进料管（17）的另一端固定插接在前压板（14）的内部，所述进料管（17）与连通胶环（204）的内部相连通，所述进料管（17）上固定安装有控制阀门（18）；所述机架（1）的上表面设有滑动板（15），所述高压进料泵（6）和高压水泵（19）均固定安装在滑动板（15）的上表面，所述滑动板（15）的下表面固定连接有滑块（16），所述机架（1）的上表面开设有滑槽（12），所述滑块（16）滑动连接在滑槽（12）的内部；所述出料控制组件（4）包括固定块（401）、固定滑轨（402）、齿条（403）和滑动座（404），所述固定块（401）固定连接在机架（1）的外表面两侧，所述固定滑轨（402）和齿条（403）固定连接在固定块（401）的外表面，所述滑动座（404）滑动连接在固定滑轨（402）和齿条（403）的外表面，所述滑动座（404）的内部固定安装有行走电机（32），所述行走电机（32）的输出端固定套接有行走齿轮（33），所述行走齿轮（33）与齿条（403）相啮合。
2.根据权利要求1所述的一种污泥干化用的直滤设备，其特征在于：所述滑动座（404）的顶端滑动连接有活动挡块（34），所述活动挡块（34）的中部固定连接有限位挡条（35），所述限位挡条（35）滑动连接在滑动座（404）的内部，所述滑动座（404）的内部且位于活动挡块（34）的底端活动卡接有弹簧（36），所述橡胶架（201）的两侧均固定连接有推料挡杆（27），所述活动挡块（34）与推料挡杆（27）相抵，所述机架（1）的内侧壁上开设有限位槽（11），所述橡胶架（201）的两侧均固定连接有限位块（28），所述限位块（28）滑动连接在限位槽（11）的内部。
发明内容
(一)要解决的技术问题
为了解决现有技术的上述问题，本发明提供一种污泥干化用的直滤设备，以解决上述背景技术中提出的问题。
(二)技术方案
为了达到上述目的，本发明采用的主要技术方案包括：
机架，所述机架的内部滑动连接有过滤组件，所述机架的一端固定安装有液压机，所述液压机的输出端与过滤组件的外表面相抵，所述液压机的一侧固定安装有负压泵，所述过滤组件的底端两侧均固定安装有排水管，所述排水管的一端与负压泵固定连接，所述机架的上表面滑动连接有高压进料泵，所述高压进料泵的输出端固定安装在过滤组件的一侧，所述高压进料泵的一侧设有高压水泵，所述高压水泵与过滤组件的内部相连通，所述机架的两侧均设有出料控制组件；
所述过滤组件包括橡胶架、软胶隔膜、干燥板和连通胶环，所述软胶隔膜和干燥板固定连接在橡胶架的内部前后两侧，所述连通胶环固定连接在软胶隔膜、干燥板的中部，所述橡胶架的内壁固定安装有纳米过滤布。
优选的，所述机架的一端通过螺栓固定安装有固定载板，所述液压机和负压泵均固定安装在固定载板的外表面，所述固定载板的外表面且位于负压泵的下方固定安装有冷凝器，所述负压泵与冷凝器之间通过连接管相连接。
优选的，所述冷凝器的输入端固定连接有第一导管，所述第一导管的两端分别与两组排水管固定连接，所述排水管的一侧固定安装有连接软管，所述橡胶架的内部开设有出水孔，所述出水孔位于软胶隔膜的前侧，所述连接软管固定连接在出水孔的内部，所述机架的下表面固定安装有支撑腿，所述排水管固定安装在支撑腿的外表面。
优选的，支撑腿的内侧且位于橡胶架的下方左右两侧均固定连接有倾斜导料板，所述支撑腿的外表面且位于倾斜导料板的下表面固定安装有泥饼输送带。
优选的，所述机架的一端内部滑动连接有前压板，所述机架的另一端内部固定连接有后挡板，所述过滤组件滑动连接在前压板和后挡板之间，所述液压机的输出端固定连接有X形连接架，所述X形连接架的端部外表面固定连接有固定杆，所述固定杆的另一端固定连接在前压板的外表面。
优选的，所述高压水泵的输出端固定安装有第二导管，所述第二导管的另一端固定连接在前压板的内部，所述橡胶架的外表面四角均开设有连接孔，所述橡胶架的内侧壁上开设有进水孔，所述连接孔与进水孔相连通，所述进水孔处于软胶隔膜和干燥板之间，所述第二导管通过连接孔与进水孔内部相连通。
优选的，所述高压进料泵的输出端固定安装有进料管，所述进料管的另一端固定插接在前压板的内部，所述进料管与连通胶环的内部相连通，所述进料管上固定安装有控制阀门。
优选的，所述机架的上表面设有滑动板，所述高压进料泵和高压水泵均固定安装在滑动板的上表面，所述滑动板的下表面固定连接有滑块，所述机架的上表面开设有滑槽，所述滑块滑动连接在滑槽的内部。
优选的，所述出料控制组件包括固定块、固定滑轨、齿条和滑动座，所述固定块固定连接在机架的外表面两侧，所述固定滑轨和齿条固定连接在固定块的外表面，所述滑动座滑动连接在固定滑轨和齿条的外表面，所述滑动座的内部固定安装有行走电机，所述行走电机的输出端固定套接有行走齿轮，所述行走齿轮与齿条相啮合。
优选的，所述固定块的顶端滑动连接有活动挡块，所述活动挡块的中部固定连接有限位挡条，所述限位挡条滑动连接在固定块的内部，所述固定块的内部且位于活动挡块的底端活动卡接有弹簧，所述橡胶架的两侧均固定连接有推料挡杆，所述活动挡块与推料挡杆相抵，所述机架的内侧壁上开设有限位槽，所述橡胶架的两侧均固定连接有限位块，所述限位块滑动连接在限位槽的内部。
(三)有益效果
本发明的有益效果是；
1、该污泥干化用的直滤设备，在使用时，通过高压进料泵将淤泥吸入到过滤组件之间，在进料的过程中，使得过滤组件之间的压强增高，进行初步的过滤水分，在进料结束后，通过向软胶隔膜和干燥板之间注入热水或者任热油，同时启动负压泵，使得软胶隔膜向外鼓起对淤泥进一步挤压出水，同时通过干燥板进行热量传递，使得淤泥的温度急速升高，同时在负压泵的作用下，此时淤泥所处的位置处于负压状态，使得水的沸点降低，最终使得淤泥中的水分出现蒸发，并通过负压泵将蒸发的水汽向外抽出，并通过冷凝器使得蒸汽进行冷凝然后向外排出，进一步提升淤泥的干化效果，同时不需要进行持续加热，降低能耗。
2、该污泥干化用的直滤设备，通过PLC控制设备控制行走电机进行转动，使得行走电机带动齿轮进行转动，此时齿轮与齿条发生传动，使得滑动座沿固定滑轨向靠近推料挡杆进行移动，使得活动挡块的倾斜面与第一组推料挡杆相接处，使得活动挡块向下移动，此时弹簧被压缩，当活动挡块移动至推料挡杆的另一侧时，此时弹簧舒展，使得活动挡块向上移动，此时PLC控制设备控制行走电机反向转动，使得滑动座沿固定滑轨向靠近液压机一侧移动，将第一组过滤组件向靠近液压机推动，使得前端的两组过滤组件分离，使得分离过滤组件这一过程更加简单，降低成本。
3、该污泥干化用的直滤设备，通过在过滤组件底部设有倾斜导料板，倾斜导料板的底部设有泥饼输送带，两组过滤组件之间的泥饼向下掉落到倾斜导料板上，然后向下掉落到泥饼输送带上，然后滑动座将所有的过滤组件一个一个向靠近液压机推动，最终使得所有的泥饼掉落到泥饼输送带上，此时通过启动泥饼输送带对泥饼进行输送，方便对泥饼进行收集。
（发明人：李庭;李齐;王雨晨;周发堂;陆平原）
