公布日：2023.03.28
申请日：2022.11.24
分类号：F04D1/00(2006.01)I;F16M3/00(2006.01)I;F04D7/04(2006.01)I;F04D13/06(2006.01)I;F04D29/044(2006.01)I;F04D29/62(2006.01)I;F04D29/42(2006.01)I;F04D29/
70(2006.01)I;E03F5/22(2006.01)I;H02J7/35(2006.01)I;B09B3/35(2022.01)I
摘要
本发明涉及一种管道式污泥循环排出环保泵，属于排污装置技术领域。其主要针对现有的排污泵不方便工作人员移动的问题，提出如下技术方案：包括支撑板、排污泵本体、电动机、联轴器、万向轮和用于对进入进污管内的污泥进行切碎的切割装置；排污泵本体设置在支撑板上，排污泵本体包括排污管和进污管；电动机设置在支撑板上，联轴器设置在电动机和排污泵本体之间，电动机通过联轴器与排污泵本体驱动连接；万向轮设置有四个，四个万向轮呈矩形分布设置在支撑板底部，万向轮与支撑板可拆卸连接，万向轮通过螺栓固定在支撑板底部；切割装置设置在进污管内壁上。本发明能够方便工作人员移动，操作简单，省时省力。
权利要求书

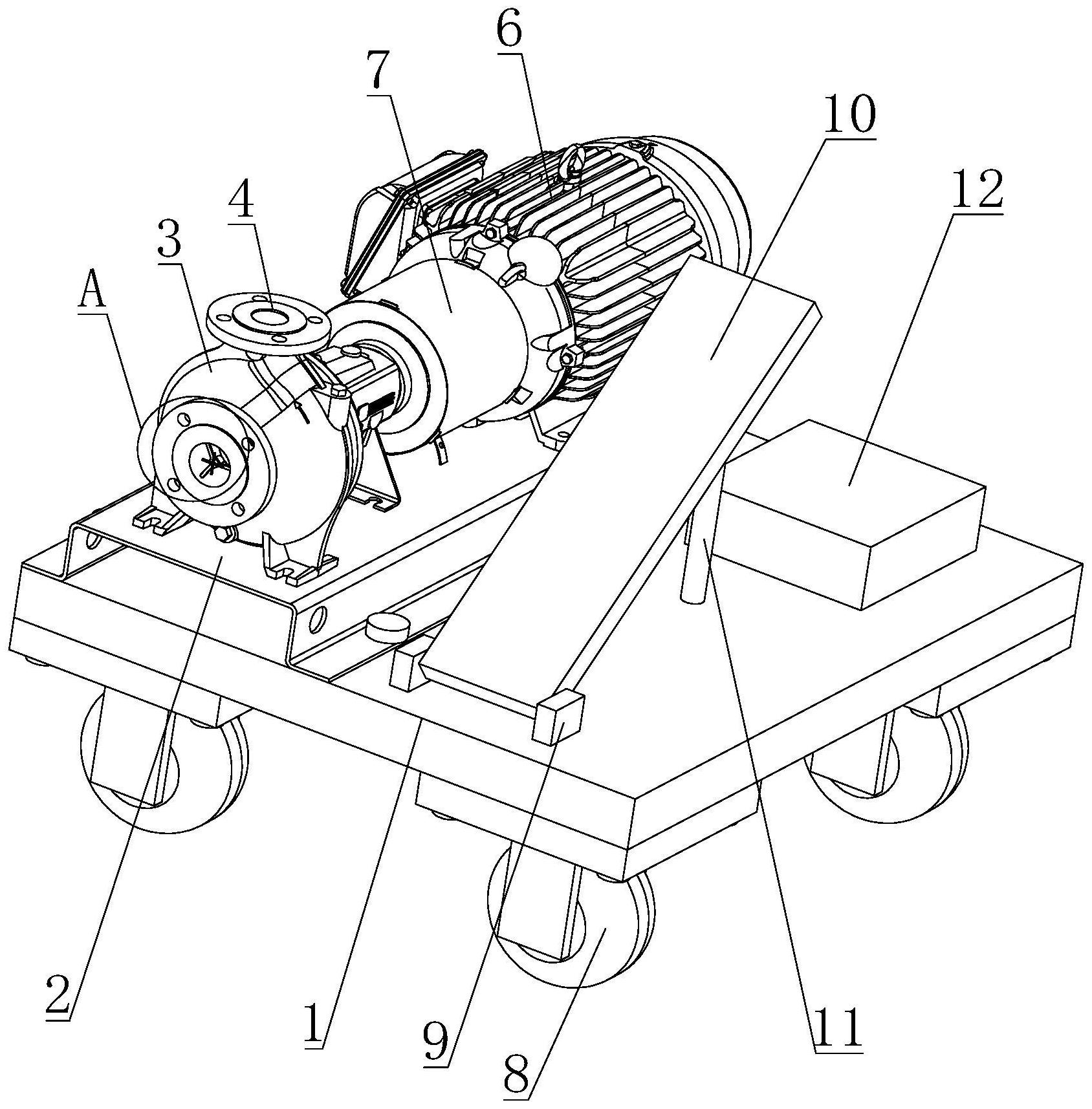

1.一种管道式污泥循环排出环保泵，其特征在于，包括支撑板（1）、排污泵本体（3）、电动机（6）、联轴器（7）、万向轮（8）和用于对进入进污管（5）内的污泥进行切碎的切割装置；排污泵本体（3）设置在支撑板（1）上，排污泵本体（3）包括排污管（4）和进污管（5）；电动机（6）设置在支撑板（1）上，联轴器（7）设置在电动机（6）和排污泵本体（3）之间，电动机（6）通过联轴器（7）与排污泵本体（3）驱动连接；万向轮（8）设置有四个，四个万向轮（8）呈矩形分布设置在支撑板（1）底部，万向轮（8）与支撑板（1）可拆卸连接，万向轮（8）通过螺栓固定在支撑板（1）底部；切割装置设置在进污管（5）内壁上。
2.根据权利要求1所述的一种管道式污泥循环排出环保泵，其特征在于，还包括支撑架（2）；支撑架（2）设置在支撑板（1）上，支撑架（2）为U型结构，支撑架（2）处于架空状态，排污泵本体（3）设置在支撑架（2）上。
3.根据权利要求1所述的一种管道式污泥循环排出环保泵，其特征在于，还包括蓄电池（12）；蓄电池（12）设置在支撑板（1）上，蓄电池（12）与电动机（6）和切割装置均电性连接。
4.根据权利要求3所述的一种管道式污泥循环排出环保泵，其特征在于，还包括侧板（9）、太阳能板（10）和支柱（11）；侧板（9）设置有两个，两个侧板（9）均设置在支撑板（1）上；支柱（11）设置在支撑板（1）上；太阳能板（10）设置在两个侧板（9）之间，太阳能板（10）位于支柱（11）上，太阳能板（10）倾斜设置，太阳能板（10）与蓄电池（12）电性连接。
5.根据权利要求1所述的一种管道式污泥循环排出环保泵，其特征在于，切割装置包括三角架（13）、切割刀（14）和微电机（15）；三角架（13）设置在进污管（5）内壁上；切割刀（14）转动设置在三角架（13）上；微电机（15）设置在三角架（13）上，微电机（15）与切割刀（14）驱动连接。
6.根据权利要求1所述的一种管道式污泥循环排出环保泵，其特征在于，还包括安装箱（16）；安装箱（16）设置在支撑板（1）底部，安装箱（16）内设置有安装腔（1601），安装腔（1601）内设置有用于将安装箱（16）与底面固定连接的齿轮传动机构。
7.根据权利要求6所述的一种管道式污泥循环排出环保泵，其特征在于，齿轮传动机构包括升降板（17）、穿刺管（18）、螺纹杆（19）、第一齿轮（20）、转轴（21）、第二齿轮（22）和旋钮（23）；升降板（17）滑动设置在安装腔（1601）横向两侧内壁上；穿刺管（18）贯穿安装箱（16）底部设置在升降板（17）底部，穿刺管（18）为上端开口底端封闭的管结构，穿刺管（18）底端设置有穿刺头（1801），穿刺头（1801）为圆锥结构；螺纹杆（19）转动设置在安装腔（1601）顶部内壁上，螺纹杆（19）底端贯穿升降板（17）位于穿刺管（18）内，螺纹杆（19）与升降板（17）螺纹连接；第一齿轮（20）设置在螺纹杆（19）上；转轴（21）转动设置在安装腔（1601）横向一侧内壁上，转轴（21）的两端分别位于安装腔（1601）内外；第二齿轮（22）设置在转轴（21）位于安装腔（1601）内的一端，第二齿轮（22）与第一齿轮（20）啮合连接；旋钮（23）设置在转轴（21）位于安装腔（1601）外的一端，旋钮（23）为梅花旋钮。
8.一种根据权利要求1-7任意一项所述的管道式污泥循环排出环保泵的使用方法，其特征在于，包括以下步骤：S1、工作人员推动支撑板（1），在支撑板（1）底部万向轮（8）的作用下支撑板（1）带着排污泵本体（3）移动；S2、排污泵本体（3）移动至待排污的地方，工作人员将一根水管连接到排污管（4）上，将另一根水管连接到进污管（5）上；S3、将连接有进污管（5）的水管放入污泥内；S4、启动切割装置，进行空切操作；S5、启动电动机（6）控制排污泵本体（3）抽取污泥，进行排污操作；S6、排污结束后，取下排污管（4）和进污管（5）上的水管，推动支撑板（1）将排污泵本体（3）移开。
发明内容
本发明的目的是针对背景技术中存在的问题，提出一种能够方便工作人员移动的管道式污泥循环排出环保泵。
本发明的技术方案：一方面，本发明提供一种管道式污泥循环排出环保泵，包括支撑板、排污泵本体、电动机、联轴器、万向轮和用于对进入进污管内的污泥进行切碎的切割装置；排污泵本体设置在支撑板上，排污泵本体包括排污管和进污管；电动机设置在支撑板上，联轴器设置在电动机和排污泵本体之间，电动机通过联轴器与排污泵本体驱动连接；万向轮设置有四个，四个万向轮呈矩形分布设置在支撑板底部，万向轮与支撑板可拆卸连接，万向轮通过螺栓固定在支撑板底部；切割装置设置在进污管内壁上。
优选的，还包括支撑架；支撑架设置在支撑板上，支撑架为U型结构，支撑架处于架空状态，排污泵本体设置在支撑架上。
优选的，还包括蓄电池；蓄电池设置在支撑板上，蓄电池与电动机和切割装置均电性连接。
优选的，还包括侧板、太阳能板和支柱；侧板设置有两个，两个侧板均设置在支撑板上；支柱设置在支撑板上；太阳能板设置在两个侧板之间，太阳能板位于支柱上，太阳能板倾斜设置，太阳能板与蓄电池电性连接。
优选的，切割装置包括三角架、切割刀和微电机；三角架设置在进污管内壁上；切割刀转动设置在三角架上；微电机设置在三角架上，微电机与切割刀驱动连接。
优选的，还包括安装箱；安装箱设置在支撑板底部，安装箱内设置有安装腔，安装腔内设置有用于将安装箱与底面固定连接的齿轮传动机构。
优选的，齿轮传动机构包括升降板、穿刺管、螺纹杆、第一齿轮、转轴、第二齿轮和旋钮；升降板滑动设置在安装腔横向两侧内壁上；穿刺管贯穿安装箱底部设置在升降板底部，穿刺管为上端开口底端封闭的管结构，穿刺管底端设置有穿刺头，穿刺头为圆锥结构；螺纹杆转动设置在安装腔顶部内壁上，螺纹杆底端贯穿升降板位于穿刺管内，螺纹杆与升降板螺纹连接；第一齿轮设置在螺纹杆上；转轴转动设置在安装腔横向一侧内壁上，转轴的两端分别位于安装腔内外；第二齿轮设置在转轴位于安装腔内的一端，第二齿轮与第一齿轮啮合连接；旋钮设置在转轴位于安装腔外的一端，旋钮为梅花旋钮。
另一方面，本发明提供一种管道式污泥循环排出环保泵的使用方法，包括以下步骤：S1、工作人员推动支撑板，在支撑板底部万向轮的作用下支撑板带着排污泵本体移动；S2、排污泵本体移动至待排污的地方，工作人员将一根水管连接到排污管上，将另一根水管连接到进污管上；S3、将连接有进污管的水管放入污泥内；S4、启动切割装置，进行空切操作；S5、启动电动机控制排污泵本体抽取污泥，进行排污操作；S6、排污结束后，取下排污管和进污管上的水管，推动支撑板将排污泵本体移开。
与现有技术相比，本发明具有如下有益的技术效果：本发明使用时能够方便工作人员移动排污泵本体，操作简单方便，省时省力，无需借助推车搬运，大大提高了排污泵本体的排污效率。另外，本发明通过设置切割装置对进入排污泵本体的污泥进行切碎，避免塑料袋等杂物堵塞排污泵本体。
工作人员将本装置移动至待排污的地方后，转动旋钮，旋钮带动转轴转动，从而带动第二齿轮转动，进而带动第一齿轮转动，进而带动螺纹杆转动，进而带动升降板下降，使得穿刺管穿入泥土里，就能够保证本装置使用时不会因为振动发生移动，稳定性高。使用结束后，反向转动旋钮就能够从泥土中拔出穿刺管移动本装置。
（发明人：胡广智）
