申请日2016.12.08
公开(公告)日2017.07.04
IPC分类号E03C1/28
摘要
本实用新型涉及排水技术领域，尤其是涉及一种排水用管件，公开了一种存水弯，包括横向导流的管体和设于管体内的上挡片和下挡片，所述上挡片与管体的上部内壁密闭连接，所述下挡片与管体的下部内壁密闭连接，所述上挡片与下挡片沿导流方向前后间隔设置，所述上挡片的下部和下挡片的上部沿所述管体的轴向重叠，所述下挡片用于在所述管体内存水，所述上挡片下部没入所述管体内的存水，使得所述管体内的存水在所述上挡片和下挡片之间形成水封。本实用新型存水弯具有体积小、占用空间小、排水阻力低、排水功效高、低噪音的优点，适用于污水排放管路、装置或系统。
权利要求书

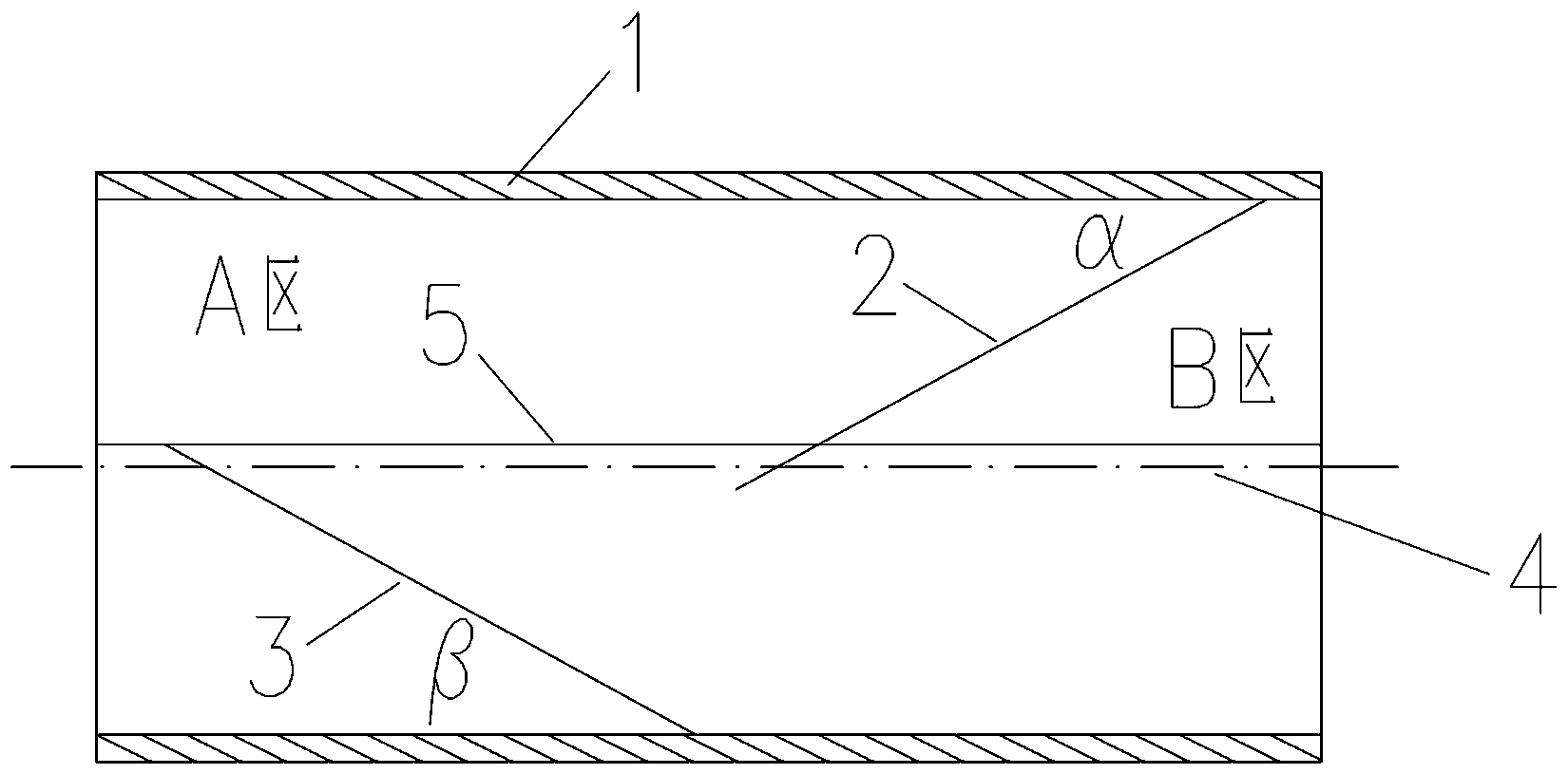

1.一种存水弯，其特征在于：包括横向导流的管体(1)和设于管体(1)内的上挡片(2)和下挡片(3)，所述上挡片(2)与管体(1)的上部内壁密闭连接，所述下挡片(3)与管体(1)的下部内壁密闭连接，所述上挡片(2)与下挡片(3)沿导流方向前后间隔设置，所述上挡片(2)的下部和下挡片(3)的上部沿所述管体(1)的轴向重叠，所述下挡片(3)用于在所述管体(1)内存水，所述上挡片(2)下部没入所述管体(1)内的存水，使得所述管体(1)内的存水在所述上挡片(2)和下挡片(3)之间形成水封。
2.根据权利要求1所述的存水弯，其特征在于所述上挡片(2)和下挡片(3)均沿管体(1)的导流方向倾斜。
3.根据权利要求1所述的存水弯，其特征在于所述上挡片(2)与管体中心线(4)的夹角为30°～90°，所述下挡片(3)与管体中心线(4)的夹角为30°～90°。
4.根据权利要求1-3中任一项所述的存水弯，其特征在于所述上挡片(2)和下挡片(3)沿所述管体(1)的径向长度大于所述管体(1)的管内半径。
5.根据权利要求4所述的存水弯，其特征在于所述管体(1)和上挡片(2)、下挡片(3)为一体成型。
6.根据权利要求4所述的存水弯，其特征在于所述管体(1)与上挡片(2)、下挡片(3)为分体，并通过粘接或熔接固定。
7.根据权利要求5或6所述的存水弯，其特征在于所述管体(1)和上挡片(2)、下挡片(3)均为塑料材质。
说明书
一种存水弯
技术领域
本实用新型涉及排水技术领域，尤其是涉及一种排水用管件。
背景技术
存水弯指的是在排水装置内部或排水管段上设置的一种内有水封的配件。排水后，存水弯内积留一定高度的水体，使存水弯的管道封闭，防止排水管道系统中的气体通过存水弯向回逸出。
现有技术使用的存水弯可分为S型、P型、U型和螺旋形等。上述存水弯的安装高度相对要求较高，需要占用较大的安装空间，使用范围受限，安装不便。且S型、P型、U型等存水弯的水流方向需要发生90°的变向，螺旋形存水弯水流方向变化更多，造成排水阻力相对较大。
实用新型内容
本实用新型要解决的技术问题是提供一种存水弯，具有体积小、占用空间小、排水阻力低、排水功效高、低噪音的优点。
为解决上述技术问题，本实用新型所采取的技术方案是：
一种存水弯，包括横向导流的管体和设于管体内的上挡片和下挡片，所述上挡片与管体的上部内壁密闭连接，所述下挡片与管体的下部内壁密闭连接，所述上挡片与下挡片沿导流方向前后间隔设置，所述上挡片的下部和下挡片的上部沿所述管体的轴向重叠，所述下挡片用于在所述管体内存水，所述上挡片下部没入所述管体内的存水，使得所述管体内的存水在所述上挡片和下挡片之间形成水封。
进一步地改进，所述上挡片和下挡片均沿管体的导流方向倾斜。
作为优选，所述上挡片与管体中心线的夹角为30°～90°，所述下挡片与管体中心线的夹角为30°～90°。
进一步地改进，所述上挡片和下挡片沿所述管体的径向长度大于所述管体的管内半径。
可选地，所述管体和上挡片、下挡片为一体成型。
可选地，所述管体与上挡片、下挡片为分体，并通过粘接或熔接固定。
优选的，所述管体和上挡片、下挡片均为塑料材质。
采用上述技术方案所产生的有益效果在于：本实用新型存水弯克服了现有技术存水弯体积大、安装高度要求高的缺点，通过在横向导流的管体内间隔设置的上挡片和下挡片形成水封，能够实现对存水弯管体两侧气体的隔绝，存水弯管体可以选择直管，管体上不需要设置弯曲部，有效减小了存水弯体积，因而大大节约了安装空间，安装高度明显降低;上挡片和下挡片均沿管体的导流方向倾斜，有利于水流的通过，大大减小了水流的阻力，从而减少了水流的冲击作用，既提高了排水的功效，又降低了噪音。
本实用新型存水弯用于污水排放管路、装置或系统，能够使存水弯管体内的气体在其上挡片的前后隔绝，防止污水的臭味或异味逸出污染环境，同时，存水弯采用横向导流，能够水平安装，适宜在排放管路中入地安装，节约空间，与现有存水弯相比，安装难度更低。
