申请日2017.09.23
公开(公告)日2017.11.28
IPC分类号E03F9/00
摘要
本发明提供了一种钢结构桥梁维护用污水管道自动清理机，包括底座;所述底座的左端连接有支撑板，上端靠右位置上设置有固定座;所述固定座内设置有第一驱动电机;所述第一驱动电机沿着支撑板方向上连接有螺旋轴;所述螺旋轴的左侧上以螺纹连接的方式连接有滑行座;所述滑行座顶端通过第二轴承座连接有转筒;所述转筒的内部左侧壁板上设置有液压箱;所述液压箱上连接有液压升降柱;所述液压升降柱悬伸到转筒的右侧，其外部上下两端分别设置有一块弹性平板;所述弹性平板的右端连接有弹性锥形板;所述弹性锥形板的右端连接有毛刷板;本发明结构简单，使用方便，滑行座下设置的滚轮，能够减小滑行座与底座上表面之间的摩擦力。
权利要求书

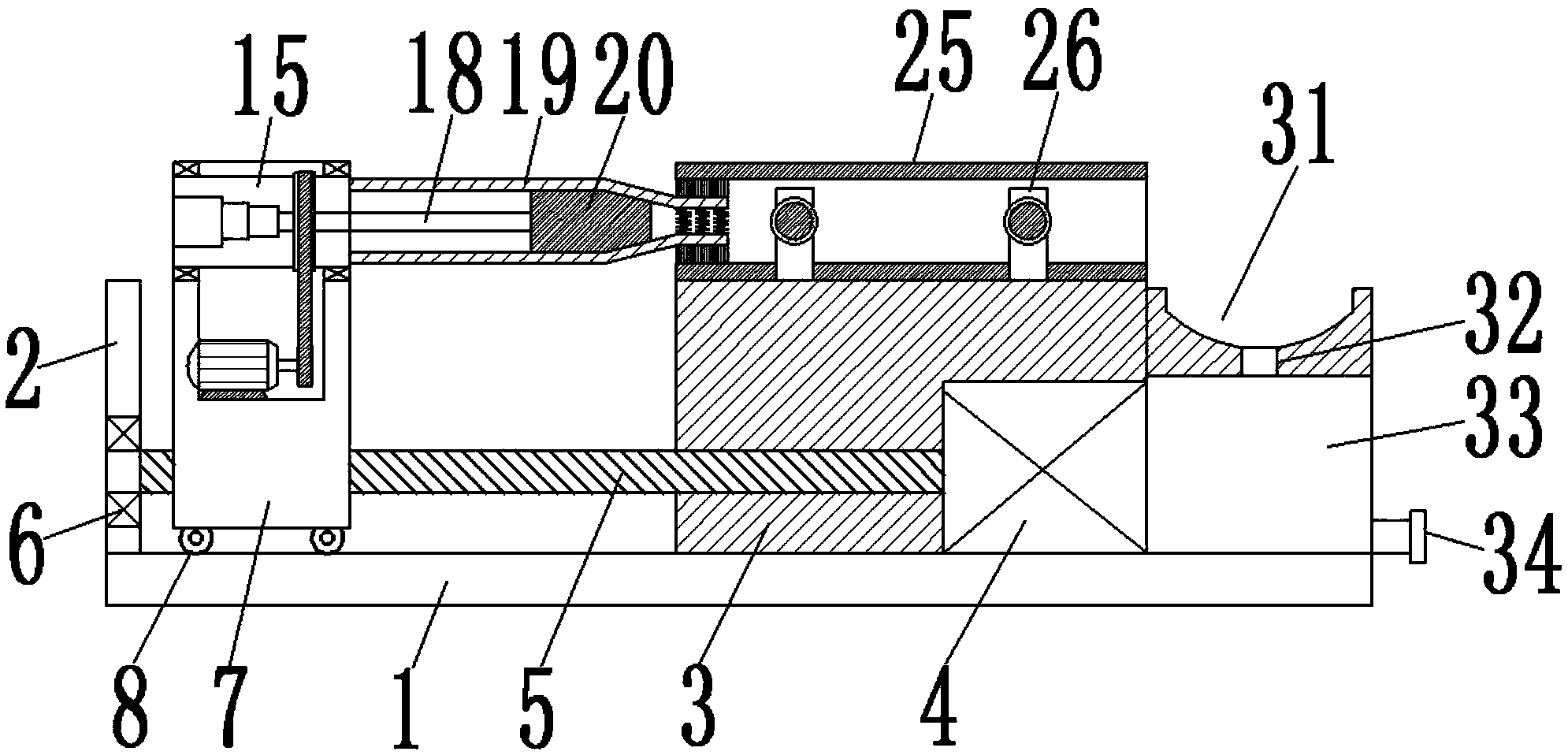

1.一种钢结构桥梁维护用污水管道自动清理机，包括底座(1);其特征在于，所述底座(1)的左端连接有支撑板(2)，上端靠右位置上设置有固定座(3);所述固定座(3)内设置有第一驱动电机(4);所述第一驱动电机(4)沿着支撑板(2)方向上连接有螺旋轴(5);所述螺旋轴(5)的左端通过第一轴承座(6)固定在支撑板(2)上;螺旋轴(5)的左侧上以螺纹连接的方式连接有滑行座(7);所述滑行座(7)上开设有U形凹槽(9);所述U形凹槽(9)的两侧壁顶端通过第二轴承座(16)连接有转筒(15);U形凹槽(9)的凹槽内设置有第二驱动电机(10);所述第二驱动电机(10)通过支撑座(11)固定在U形凹槽(9)的底端;第二驱动电机(10)的电机轴上连接有主动轮(12);所述转筒(15)的内部左侧壁板上设置有液压箱(17);所述液压箱(17)上连接有液压升降柱(18);所述液压升降柱(18)悬伸到转筒(15)的右侧，其外部上下两端分别设置有一块弹性平板(19);所述弹性平板(19)的右端连接有弹性锥形板(21);所述弹性锥形板(21)的右端连接有毛刷板(22);所述毛刷板(22)背对着的一端上设置有毛刷(23);升降柱(18)的顶端连接有调整块(20);固定座(3)的顶端设置有两组固定块(26);所述固定块(26)对称分布在固定座(3)的顶端中线两侧;固定座(26)的顶端开设有弧形凹槽(27);所述弧形凹槽(27)的两侧壁板上通过螺纹孔连接有螺杆(28);所述螺杆(28)远离弧形凹槽(27)的一端设置有旋转头(29);所述排水管(25)的右侧下方设置有接污斗(31)。
2.根据权利要求1所述的一种钢结构桥梁维护用污水管道自动清理机，其特征在于，所述滑行座(7)的底端设置有滚轮(8);所述滚轮(8)与底座(1)的上端表面接触。
3.根据权利要求1所述的一种钢结构桥梁维护用污水管道自动清理机，其特征在于，所述主动轮(12)通过皮带(13)连接到从动轮(14)上;所述从动轮(14)设置在转筒(15)的外表面一周上。
4.根据权利要求1所述的一种钢结构桥梁维护用污水管道自动清理机，其特征在于，所述毛刷板(22)相对应的一侧之间设置有若干个压缩弹簧(24)。
5.根据权利要求1所述的一种钢结构桥梁维护用污水管道自动清理机，其特征在于，所述调整块(20)的前端与锥形弹性板(21)的形状一致，其通过推动锥形弹性板(21)来调整毛刷板(22)的开合度。
6.根据权利要求1所述的一种钢结构桥梁维护用污水管道自动清理机，其特征在于，所述螺杆(28)靠近弧形凹槽(27)的一端上连接有压紧块(30);所述压紧块(30)由橡胶材料制成。
7.根据权利要求1所述的一种钢结构桥梁维护用污水管道自动清理机，其特征在于，所述接污斗(31)的下端通过排污口(32)连接到集污室(33)上;所述集污室(33)的右侧下端连接有排污管(34)。
说明书
一种钢结构桥梁维护用污水管道自动清理机
技术领域
本发明涉及一种桥梁维护设备技术领域，具体是一种钢结构桥梁维护用污水管道自动清理机。
背景技术
在钢结构桥梁的基础建设中其预设有较多用于排送污水的污水管，而在桥梁的日常维护中，对污水管道的定期清洁疏通是保证钢结构桥梁正常排污的重要措施，传统技术中对于一些堵塞较为严重的污水管道一般采用先拆除在疏通最后实施清洁的操作步骤，然而由于污水管的特殊构造使得对其内壁清洁存在一定难度。
目前钢结构桥梁维护工人较多采用机械装置来对污水管内壁进行清洁，但是这些内壁清洗装置结构复杂，而且对于不同直径的污水管，往往需要更换不同的清洁头，操作十分不便，对于污水管内壁上的一些顽固污渍不容易清洁，清洁效果不理想。
发明内容
本发明的目的在于提供一种钢结构桥梁维护用污水管道自动清理机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种钢结构桥梁维护用污水管道自动清理机，包括底座;所述底座的左端连接有支撑板，上端靠右位置上设置有固定座;所述固定座内设置有第一驱动电机;所述第一驱动电机沿着支撑板方向上连接有螺旋轴;所述螺旋轴的左端通过第一轴承座固定在支撑板上;螺旋轴的左侧上以螺纹连接的方式连接有滑行座;所述滑行座上开设有U形凹槽;所述U形凹槽的两侧壁顶端通过第二轴承座连接有转筒;U形凹槽的凹槽内设置有第二驱动电机;所述第二驱动电机通过支撑座固定在U形凹槽的底端;第二驱动电机的电机轴上连接有主动轮;所述转筒的内部左侧壁板上设置有液压箱;所述液压箱上连接有液压升降柱;所述液压升降柱悬伸到转筒的右侧，其外部上下两端分别设置有一块弹性平板;所述弹性平板的右端连接有弹性锥形板;所述弹性锥形板的右端连接有毛刷板;所述毛刷板背对着的一端上设置有毛刷;升降柱的顶端连接有调整块;固定座的顶端设置有两组固定块;所述固定块对称分布在固定座的顶端中线两侧;固定座的顶端开设有弧形凹槽;所述弧形凹槽的两侧壁板上通过螺纹孔连接有螺杆;所述螺杆远离弧形凹槽的一端设置有旋转头;所述排水管的右侧下方设置有接污斗。
作为本发明进一步的方案：所述滑行座的底端设置有滚轮;所述滚轮与底座的上端表面接触。
作为本发明进一步的方案：所述主动轮通过皮带连接到从动轮上;所述从动轮设置在转筒的外表面一周上。
作为本发明进一步的方案：所述毛刷板相对应的一侧之间设置有若干个压缩弹簧。
作为本发明进一步的方案：所述调整块的前端与锥形弹性板的形状一致，其通过推动锥形弹性板来调整毛刷板的开合度。
作为本发明进一步的方案：所述螺杆靠近弧形凹槽的一端上连接有压紧块;所述压紧块由橡胶材料制成。
作为本发明再进一步的方案：所述接污斗的下端通过排污口连接到集污室上;所述集污室的右侧下端连接有排污管。
与现有技术相比，本发明的有益效果是：
本发明结构简单，使用方便，通过调整块挤压弹性锥形，进而调整毛刷板的开口度，使得毛刷板能够带动毛刷紧压在排水管的内壁上，能够适应了不同口径的排水管，而且清理高效彻底;固定块中螺杆和压紧块的设置，能够利用螺纹连接的方式使得螺杆带动压紧块对排水管进行固定，固定效果非常好，避免了清理过程中，排水管产生打滑现象;毛刷板间压缩弹簧的设置，使得毛刷板间产生一定的弹性力，当管口直径较小时，能够通过弹簧的弹力将毛刷板和毛刷压紧在排水管的内壁上;滑行座下设置的滚轮，能够减小滑行座与底座上表面之间的摩擦力，加快了清理速度。
