申请日2017.08.02
公开(公告)日2017.10.31
IPC分类号C02F9/14; C02F11/02
摘要
一种组合式成套污水处理设备，该实用新型采用风机与一体化设备为一整体，增加水解酸化池，水解酸化池内搅拌方式为大穿孔曝气;还有如下优点，减少工程建筑用地面积，缩减管道长度，从而缩减工程总投资;采用分开运输，现场安装，减少超高运输的麻烦。

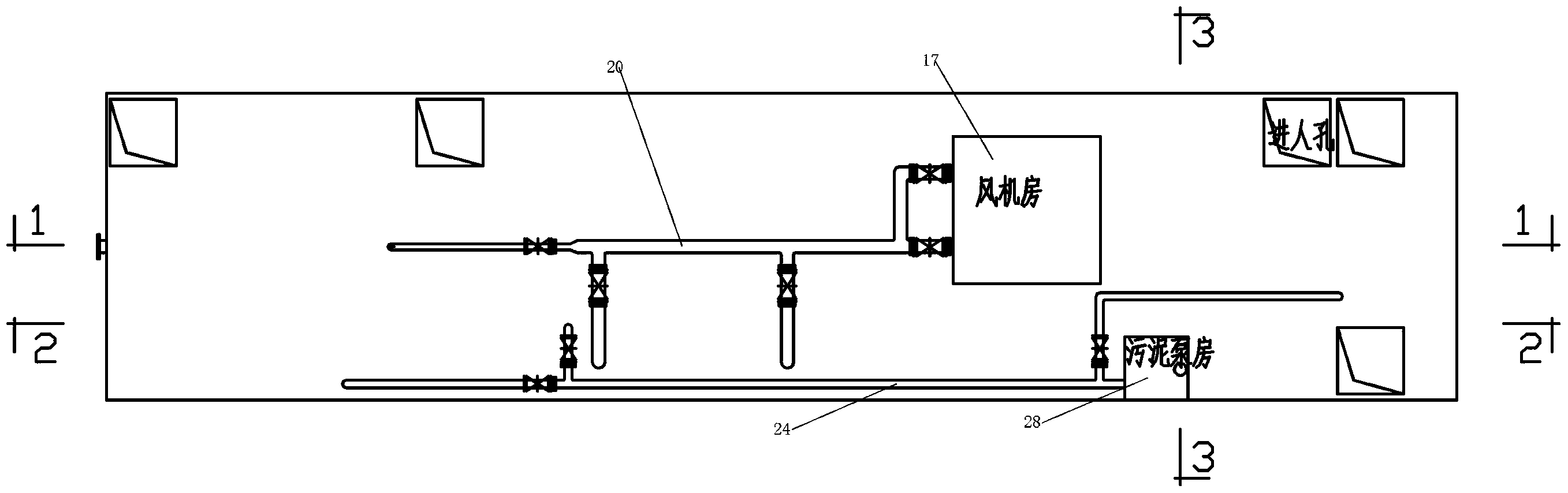

摘要附图
权利要求书
1.一种组合式成套污水 处理设备，包括位于同一箱体内的水解酸化池、好氧池、斜管沉淀池、清水池、污泥池，其特征是：所述的水解酸化池侧壁上部设有污水进入口，水解酸化池与好氧池的隔板底部设有连通孔，在好氧池底部分布有微孔曝气盘，曝气微孔均分布与好氧池的底部，好氧池中段填充有填料，在好氧池的上部设有环形的锯齿形的围堰甲，围堰甲外部设有出水槽甲，该出水槽甲通过出水管连通至斜管沉淀池，斜管沉淀池包括与前面出水管连通的中心导流管，该中心导流管位于斜管沉淀池的中心部位， 导流管外壁和斜管沉淀池内壁之间设有若干根斜管组成的斜管阵列，斜管沉淀池的底部为V形的污泥斗，在中心导流管下端正对的位置设有挡水板，在斜管沉淀池上部设有环形的锯齿形的围堰乙，围堰乙外部设有出水槽乙，出水槽乙连通至清水池，清水池上设有出水口;
在箱体的上部设有污泥泵，污泥泵的抽泥管道穿过斜管沉淀池的上部至污泥斗部位，污泥泵的排泥管分别连通至污泥池、水解酸化池、好氧池，排泥管上设有阀门;在箱体的上部还设有曝气风机，曝气风机通过管路连接至好氧池底部的微孔曝气盘。
2.根据权利要求1所述的组合式成套污水处理设备，其特征是：所述的水解酸化池的底部设有气动搅拌盘，该气动搅拌盘上分布有若干大穿孔，气动搅拌盘通过管路连接至曝气风机。
3.根据权利要求1所述的组合式成套污水处理设备，其特征是：所述的好氧池的底部还设有回流泵，该回流泵的出水管穿过水解酸化池和好氧池之间的隔板的上部至水解酸化池内。
4.根据权利要求1所述的组合式成套污水处理设备，其特征是：所述的抽泥管的下端位于挡水板下部。
5.根据权利要求1所述的组合式成套污水处理设备，其特征是：所述的挡水板为口向下的弧形板。
说明书
组合式成套污水处理设备
技术领域
本实用新型涉及污水处理设备的的技术领域，特别是涉及一种组合式成套污水处理设备。
背景技术
国内外采用的污水处理工艺很多，其中主要分为活性污泥法和生物膜法两种，我们常见的普通曝气法、氧化沟法、A/B法、A2/O法属于前者，生物转盘、接触氧化法属于后者。一体化污水处理设备是将一沉池、I、II级接触氧化池、二沉池、污泥池集中一体的设备，并在I、II级接触氧化池中进行鼓风曝气，使接触氧化法和活性污泥法有效的结合起来，同时具备两者的优点，并克服两者的缺点，使污水处理水平进一步提高。
现阶段，大部分的一体化设备，风机系统均需要单独设立风机房，增加工程建设用地面积与风机管道长度，增加了工程投资。
实用新型内容
为解决上述问题，本实用新型提出一种组合式成套污水处理设备。
本实用新型的技术方案如下：一种组合式成套污水处理设备，包括位于同一箱体内的水解酸化池、好氧池、斜管沉淀池、清水池、污泥池，其特征是：所述的水解酸化池侧壁上部设有污水进入口，水解酸化池与好氧池的隔板底部设有连通孔，在好氧池底部分布有微孔曝气盘，曝气微孔均分布与好氧池的底部，好氧池中段填充有填料，在好氧池的上部设有环形的锯齿形的围堰甲，围堰甲外部设有出水槽甲，该出水槽甲通过出水管连通至斜管沉淀池，斜管沉淀池包括与前面出水管连通的中心导流管，该中心导流管位于斜管沉淀池的中心部位，导流管外壁和斜管沉淀池内壁之间设有若干根斜管组成的斜管阵列，斜管沉淀池的底部为V形的污泥斗，在中心导流管下端正对的位置设有挡水板，在斜管沉淀池上部设有环形的锯齿形的围堰乙，围堰乙外部设有出水槽乙，出水槽乙连通至清水池，清水池上设有出水口;
在箱体的上部设有污泥泵，污泥泵的抽泥管道穿过斜管沉淀池的上部至污泥斗部位，污泥泵的排泥管分别连通至污泥池、水解酸化池、好氧池，排泥管上设有阀门;在箱体的上部还设有曝气风机，曝气风机通过管路连接至好氧池底部的微孔曝气盘。
优选的，所述的水解酸化池的底部设有气动搅拌盘，该气动搅拌盘上分布有若干大穿孔，气动搅拌盘通过管路连接至曝气风机，并设有相关控制阀门。
优选的，所述的好氧池的底部还设有回流泵，该回流泵的出水管穿过水解酸化池和好氧池之间的隔板的上部至水解酸化池内。
优选的，所述的抽泥管的下端位于挡水板下部。
优选的，所述的挡水板为口向下的弧形板。
本实用新型的技术效果是：
该实用新型的组合式成套污水处理设备采用风机与一体化设备为一整体(分开运输，现场安装)，增加水解酸化池，水解酸化池内搅拌方式为大穿孔曝气;还有如下优点，减少工程建筑用地面积，缩减管道长度，从而缩减工程总投资;采用分开运输，现场安装，减少超高运输的麻烦。
