申请日2017.07.27
公开(公告)日2017.10.03
IPC分类号C02F5/00; G01N27/00
摘要

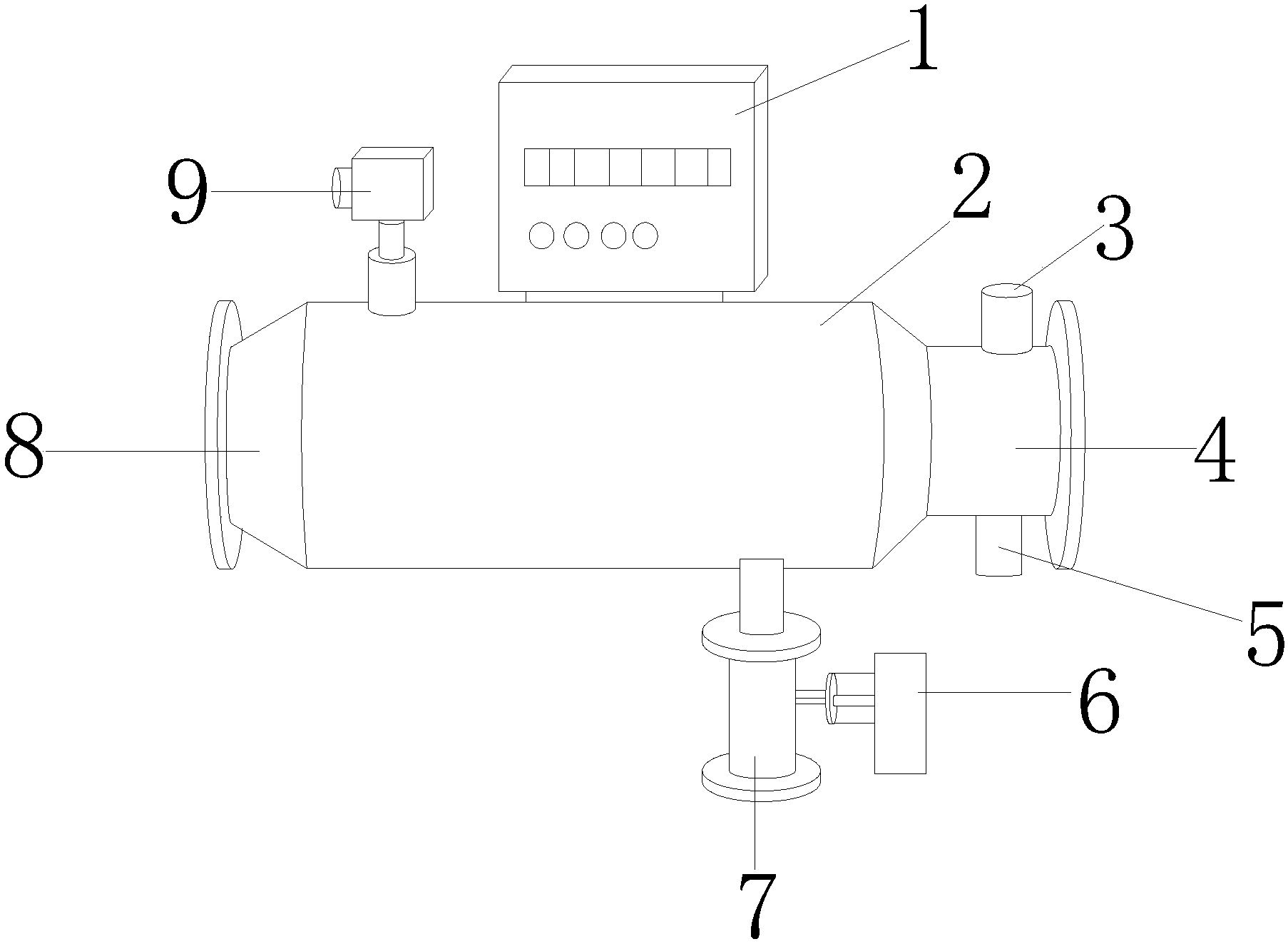

本发明公开了一种强磁水处理器，其结构包括电控箱、壳体、强磁、出水口、手柄、水质检测器、电动排污阀、进水口、传动电机，所述电控箱为两侧表面长度相等并且相互平行垂直的长方体结构，所述水质检测器由带灯开关、电源线、插头、铁棒、铝棒、保险丝、显示器组成，本发明的有益效果为设有水质检测器，先通过插头连接电座然后将电力通过电源线传导至显示器，由显示器底部的导电芯片触及铁棒与铝棒，探测处理器内部水量的处理程度，由铝棒进行质量检测，若处理完后的磁水达到指定标准的程度，带灯开关上的两种灯光将会循环亮起，提示操作人员进行下一步地操作，防止磁水发生多次处理。
权利要求书
1.一种强磁水处理器，其结构包括电控箱(1)、壳体(2)、强磁(3)、出水口(4)、手柄(5)、水质检测器(6)、电动排污阀(7)、进水口(8)、传动电机(9)，所述壳体(2)为内部真空外壁硬实的圆柱体结构，左右两侧同时往里倾斜为45°，壳体(2)两侧侧方表面纵截面为等腰梯形，且两侧表面长度相等，侧面管径为20cm，管径内壁厚度为2cm，其特征在于：
所述电控箱(1)为两侧表面长度相等并且相互平行垂直的长方体结构，底部表面设在壳体(2)顶部表面中央，所述壳体(2)与电控箱(1)相互平行，顶部左侧末端设有传动电机(9)，所述强磁(3)为内外硬实的圆柱体，设在出水口(4)顶部表面右侧末端，与出水口(4)顶部相互垂直为直角，所述出水口(4)整体为左窄又宽的内真空圆柱体结构，左侧表面设在壳体(2)右侧表面，出水口(4)右侧表面比左侧多增加6cm，内壁厚度为3cm，所述手柄(5)顶部与出水口(4)底部表面垂直呈直角，设在出水口(4)底部右侧末端，手柄(5)与强磁(3)处于同一垂直线，所述水质监测器(6)与电动排污阀(7)采用过盈配合，水质监测器(6)与壳体(2)底部间距为10cm，所述电动排污阀(7)为圆柱体结构，顶部表面设在壳体(2)底部表面右侧末端，底部圆形直径为7cm，所述进水口(8)与出水口(4)形状相同长度相等且相互平行，处在同一水平线上，进水口(8)右侧表面设在壳体(2)左侧表面，与出水口(4)之间的间距为1m，所述传动电机(9)底部设在壳体(2)顶部表面左侧，传动电机(9)整体分为上下两端，下端为圆柱体结构，横截面高度与底部圆形直径同为5cm，与电控箱(1)侧面间距为6cm;
所述水质检测器(6)由带灯开关(601)、电源线(602)、插头(603)、铁棒(604)、铝棒(605)、保险丝(606)、显示器(607)组成，所述带灯开关(601)整体为两侧切面相等的长方体结构，底部切面设在显示器(607)顶部表面中央右侧末端，带灯开关(601)横截面高度为3cm，所述电源线(602)为柔性内真空管，拉直呈圆柱体结构，上下两侧表面分别设在显示器(607)右侧表面中央与插头(603)底部表面中央，所述插头(603)整体分为上下两端，底部为圆柱体结构，横截面高度为1.5cm，底部圆形直径为0.5cm，通过电源线(602)与显示器(607)采用过盈配合，所述铁棒(604)与铝棒(605)形状相同长度相等，同为圆柱体结构，两侧间距为1cm，铁棒(604)与铝棒(605)顶部表面同时设在显示器(607)底部表面侧方，与显示器(607)相互垂直，所述保险丝(606)为圆柱体结构，右侧表面焊接在显示器(607)左侧表面中央，所述显示器(607)为两侧长度相等且相互平行的长方体结构，与铝棒(605)采用过盈配合。
2.根据权利要求1所述的一种强磁水处理器，其特征在于：所述电控箱(1)焊接在壳体(2)顶部。
3.根据权利要求1所述的一种强磁水处理器，其特征在于：所述强磁(3)为圆柱体结构与出水口(4)采用过盈配合。
4.根据权利要求1所述的一种强磁水处理器，其特征在于：所述手柄(5)焊接在出水口(4)底部。
5.根据权利要求1所述的一种强磁水处理器，其特征在于：所述铝棒(605)为圆柱体结构与电动排污阀(7)采用过盈配合。
6.根据权利要求1所述的一种强磁水处理器，其特征在于：所述传动电机(9)与壳体(2)采用过盈配合。
说明书
一种强磁水处理器
技术领域
本发明是一种强磁水处理器，属于强磁水处理设备技术领域。
背景技术
强磁水处理器是利用磁场对水进行处理，在不改变水的化学成份的前提下改变水的物理结构，从而达到防垢、除垢、杀菌、灭藻、防腐蚀、防锈水的目的。
现有技术公开了申请号为：CN201320138288.X的一种强磁水处理器，用以解决现有技术中水处理设备结构复杂的问题。该强磁水处理器包括套管和磁铁，套管的一端固定有进水卡盘，进水卡盘上开有与套管内腔相连通的进水口，套管的另一端固定有出水卡盘，出水卡盘上开有与套管内腔相连通的出水口;在磁铁上开有通孔，该通孔与套管的内腔相配合形成流水通道。该强磁水处理器的整体结构简单，水流通过进水口进入套管的内腔后，在以一定的速度流经流水通道时，磁铁的垂直磁场将会产生电动势，使晶格细化，即使原水中颗粒粒径变小，且水流的速度越大，磁铁产生的电动势越大，效果也越理想，从而达到防垢、除垢的目的。但是其不足之处在于工作人员无法及时得知强磁水的处理的情况，易使强磁水进行多次处理，从而导致水质变差无法循环利用。
发明内容
针对现有技术存在的不足，本发明目的是提供一种强磁水处理器，以解决工作人员无法及时得知强磁水的处理的情况，易使强磁水进行多次处理，从而导致水质变差无法循环利用的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种强磁水处理器，其结构包括电控箱、壳体、强磁、出水口、手柄、水质检测器、电动排污阀、进水口、传动电机，所述壳体为内部真空外壁硬实的圆柱体结构，左右两侧同时往里倾斜为45°，壳体两侧侧方表面纵截面为等腰梯形，且两侧表面长度相等，侧面管径为20cm，管径内壁厚度为2cm，所述电控箱为两侧表面长度相等并且相互平行垂直的长方体结构，底部表面设在壳体顶部表面中央，所述壳体与电控箱相互平行，顶部左侧末端设有传动电机，所述强磁为内外硬实的圆柱体，设在出水口顶部表面右侧末端，与出水口顶部相互垂直为直角，所述出水口整体为左窄又宽的内真空圆柱体结构，左侧表面设在壳体右侧表面，出水口右侧表面比左侧多增加6cm，内壁厚度为3cm，所述手柄顶部与出水口底部表面垂直呈直角，设在出水口底部右侧末端，手柄与强磁处于同一垂直线，所述水质监测器与电动排污阀采用过盈配合，水质监测器与壳体底部间距为10cm，所述电动排污阀为圆柱体结构，顶部表面设在壳体底部表面右侧末端，底部圆形直径为7cm，所述进水口与出水口形状相同长度相等且相互平行，处在同一水平线上，进水口右侧表面设在壳体左侧表面，与出水口之间的间距为1m，所述传动电机底部设在壳体顶部表面左侧，传动电机整体分为上下两端，下端为圆柱体结构，横截面高度与底部圆形直径同为5cm，与电控箱侧面间距为6cm;所述水质检测器由带灯开关、电源线、插头、铁棒、铝棒、保险丝、显示器组成，所述带灯开关整体为两侧切面相等的长方体结构，底部切面设在显示器顶部表面中央右侧末端，带灯开关横截面高度为3cm，所述电源线为柔性内真空管，拉直呈圆柱体结构，上下两侧表面分别设在显示器右侧表面中央与插头底部表面中央，所述插头整体分为上下两端，底部为圆柱体结构，横截面高度为1.5cm，底部圆形直径为0.5cm，通过电源线与显示器采用过盈配合，所述铁棒与铝棒形状相同长度相等，同为圆柱体结构，两侧间距为1cm，铁棒与铝棒顶部表面同时设在显示器底部表面侧方，与显示器相互垂直，所述保险丝为圆柱体结构，右侧表面焊接在显示器左侧表面中央，所述显示器为两侧长度相等且相互平行的长方体结构，与铝棒采用过盈配合。
进一步地，所述电控箱焊接在壳体顶部。
进一步地，所述强磁为圆柱体结构与出水口采用过盈配合。
进一步地，所述手柄焊接在出水口底部。
进一步地，所述铝棒为圆柱体结构与电动排污阀采用过盈配合。
进一步地，所述传动电机与壳体采用过盈配合。
进一步地，所述电控箱内部为柔性材质。
本发明的有益效果为设有水质检测器，先通过插头连接电座然后将电力通过电源线传导至显示器，由显示器底部的导电芯片触及铁棒与铝棒，探测处理器内部水量的处理程度，由铝棒进行质量检测，若处理完后的磁水达到指定标准的程度，带灯开关上的两种灯光将会循环亮起，提示操作人员进行下一步地操作，防止磁水发生多次处理。
