申请日2017.07.12
公开(公告)日2017.09.22
IPC分类号C02F9/14
摘要
本发明公开了一种新型污水处理机，污水处理机本体包括进水口，所述进水口一侧有初淀箱，所述初淀箱上端有电动机，所述初淀箱一侧有第一沉淀箱，所述第一沉淀箱一侧有生物处理箱，所述生物处理箱一侧有过滤箱，所述过滤箱一侧连接有过滤管，所述过滤管一侧连接有第二沉淀箱，所述第二沉淀箱一侧有出水口，且所述第二沉淀箱下端有鼓风机，所述鼓风机连接有排污管。有益效果：通过采用新型污水处理机，利用重金属等离子分离层和紫外线灯管可以有效的处理废水中的重金属和有害的杂质问题，通过沼气箱和沼气储存箱可以有效的对污水中留下的废物进行有效的第二次利用，节约了资源，更好的保护了环境，促进了人与自然的和谐发展。
权利要求书

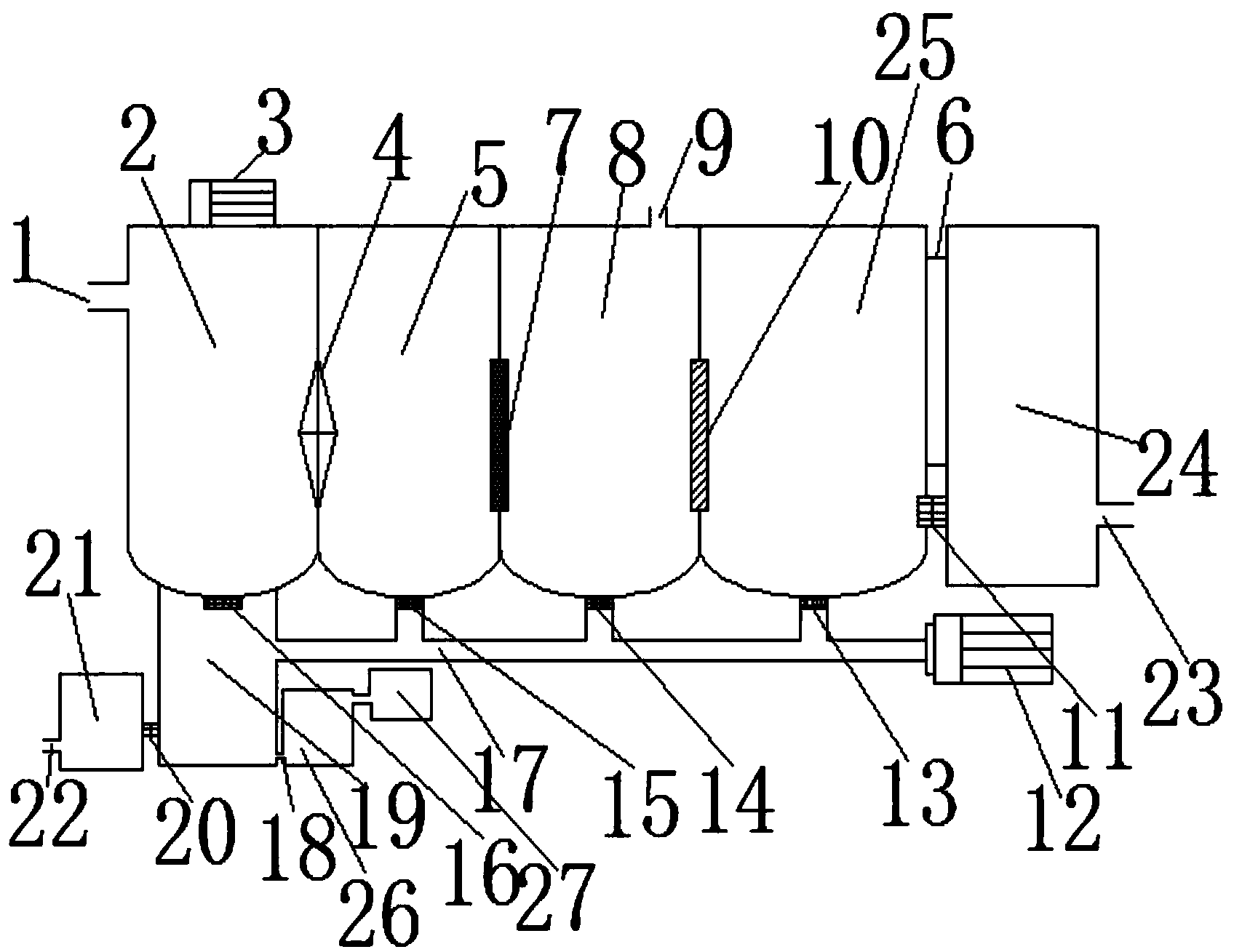

1.一种新型污水处理机，其特征在于，包括进水口(1)，所述进水口(1)一侧有初淀箱(2)，所述初淀箱(2)上端有电动机(3)，所述初淀箱(2)一侧有第一沉淀箱(5)，所述第一沉淀箱(5)一侧有生物处理箱(8)，所述生物处理箱(8)一侧有过滤箱(25)，所述过滤箱(25)一侧连接有过滤管(11)，所述过滤管(11)一侧连接有第二沉淀箱(24)，所述第二沉淀箱(24)一侧有出水口(23)，且所述第二沉淀箱(24)下端有鼓风机(12)，所述鼓风机(12)连接有排污管(17)，所述水管(17)连接有暴气箱(19)，所述暴气箱(19)一侧有过滤口(20)，所述过滤口(20)一侧有第三沉淀箱(21)，所述第三沉淀箱(21)一侧有排水口(22)，且所述暴气箱(19)一侧有排污口(18)，所述排污口(18)连接有沼气箱(26)，所述沼气箱(26)一侧有沼气储蓄箱(27)。
2.根据权利要求1所述的新型污水处理机，其特征在于，所述初淀箱(2)和所述第一沉淀箱(5)之间有控制阀(4)，所述第一沉淀箱(5)与所述生物处理箱(8)之间有过滤层(7)，所述生物处理箱(8)与所述过滤箱(25)之间有重金属等离子分离层(10)，所述过滤箱(25)与所述第二沉淀箱(24)之间有紫外线灯管(6)。
3.根据权利要求1所述的新型污水处理机，其特征在于，所述生物处理箱(8)上有进药口(9)。
4.根据权利要求1所述的新型污水处理机，其特征在于，所述水管(17)上端分别有第一自动活塞(13)、第二自动活塞(14)和第三自动活塞(15)，其中所述第一自动活塞(13)在所述过滤箱(25)下端，所述第二自动活塞(14)在所述生物处理箱(8)的下端，所述第三自动活塞(15)在所述第一沉淀箱(5)下端。
5.根据权利要求1所述的新型污水处理机，其特征在于，所述暴气箱(19)上端有第四自动活塞(16)，且所述暴气箱(19)一侧的所述过滤口(20)高于所述暴气箱(19)另一侧排污口(18)的高度。
6.根据权利要求1所述的新型污水处理机，其特征在于，所述电动机(3)和所述鼓风机(12)在同一电路回路上，其中所述电动机(3)控制污水处理机本体所有电路。
7.根据权利要求1所述的新型污水 处理机，其特征在于，所述鼓风机(12)通过水管(17)不断的给暴气箱(19)加热。
说明书
一种新型污水处理机
技术领域
本发明涉及污水处理领域，具体来说，涉及一种新型污水处理机。
背景技术
随着社会经济的不断发展，污水处理系统越来越被工厂所采用，但传统的污水处理系统不仅占地面积大，而且在处理废水时很难将废水中的重金属分离掉，废水掺杂的有害杂质较多，结果处理好的废水流出后对环境造成了第二次污染，且废水处理后的废物不能有效的进行二次利用，造成了资源的浪费。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种新型污水处理机。
为了实现上述目的，本发明采用了如下技术方案：
一种新型污水处理机，污水处理机本体包括进水口，所述进水口一侧有初淀箱，所述初淀箱上端有电动机，所述初淀箱一侧有第一沉淀箱，所述第一沉淀箱一侧有生物处理箱，所述生物处理箱一侧有过滤箱，所述过滤箱一侧连接有过滤管，所述过滤管一侧连接有第二沉淀箱，所述第二沉淀箱一侧有出水口，且所述第二沉淀箱下端有鼓风机，所述鼓风机连接有排污管，所述水管连接有暴气箱，所述暴气箱一侧有过滤口，所述过滤口一侧有第三沉淀箱，所述第三沉淀箱一侧有排水口，且所述暴气箱一侧有排污口，所述排污口连接有沼气箱，所述沼气箱一侧有沼气储蓄箱。
进一步的，初淀箱和所述第一沉淀箱之间有控制阀，所述第一沉淀箱与所述生物处理箱之间有过滤层，所述生物处理箱与所述过滤箱之间有重金属等离子分离层，所述过滤箱与所述第二沉淀箱之间有紫外线灯管。
进一步的，所述生物处理箱上有进药口。
进一步的，所述水管上端分别有第一自动活塞、第二自动活塞和第三自动活塞，其中所述第一自动活塞在所述过滤箱下端，所述第二自动活塞在所述生物处理箱的下端，所述第三自动活塞在所述第一沉淀箱下端。
进一步的，所述暴气箱上端有第四自动活塞，且所述暴气箱一侧的所述过滤口高于所述暴气箱另一侧排污口的高度。
进一步的，所述电动机和所述鼓风机在同一电路回路上，其中所述电动机控制污水处理机本体所有电路。
进一步的，所述鼓风机通过水管不断的给暴气箱加热。
本发明的有益效果：通过采用新型污水处理机，利用重金属等离子分离层和紫外线灯管可以有效的处理废水中的重金属和有害的杂质问题，通过沼气箱和沼气储存箱可以有效的对污水中留下的废物进行有效的第二次利用，节约了资源，更好的保护了环境，促进了人和自然的和谐发展。
