申请日2017.06.24
公开(公告)日2017.09.05
IPC分类号C02F9/10; C02F103/22
摘要
本发明公开了一种畜禽屠宰场的污水处理装置,包括箱体，所述箱体内部设有过滤室，所述过滤室内部设有过滤网，所述过滤网下方设有活性炭板，所述过滤网上方设有第一电动伸缩杆，所述第一电动伸缩杆左侧连接有第一推板，所述过滤室左侧连通有第一排渣口，所述过滤室底部设有曝气器，所述过滤室下方设有消毒室。通过进水口屠宰场污水排入箱体内部，通过过滤网能够过滤污水中的羽毛，被过滤后的羽毛被第一电动伸缩杆带动第一推板推出至第一排渣口，处理后的水通过活性炭板吸附污水中的小颗粒，通过打开电磁阀门，污水从下水口流入到消毒室，通过紫外线灯进行消毒，从试剂添加口可以添加试剂对污水进行消毒处理。
权利要求书

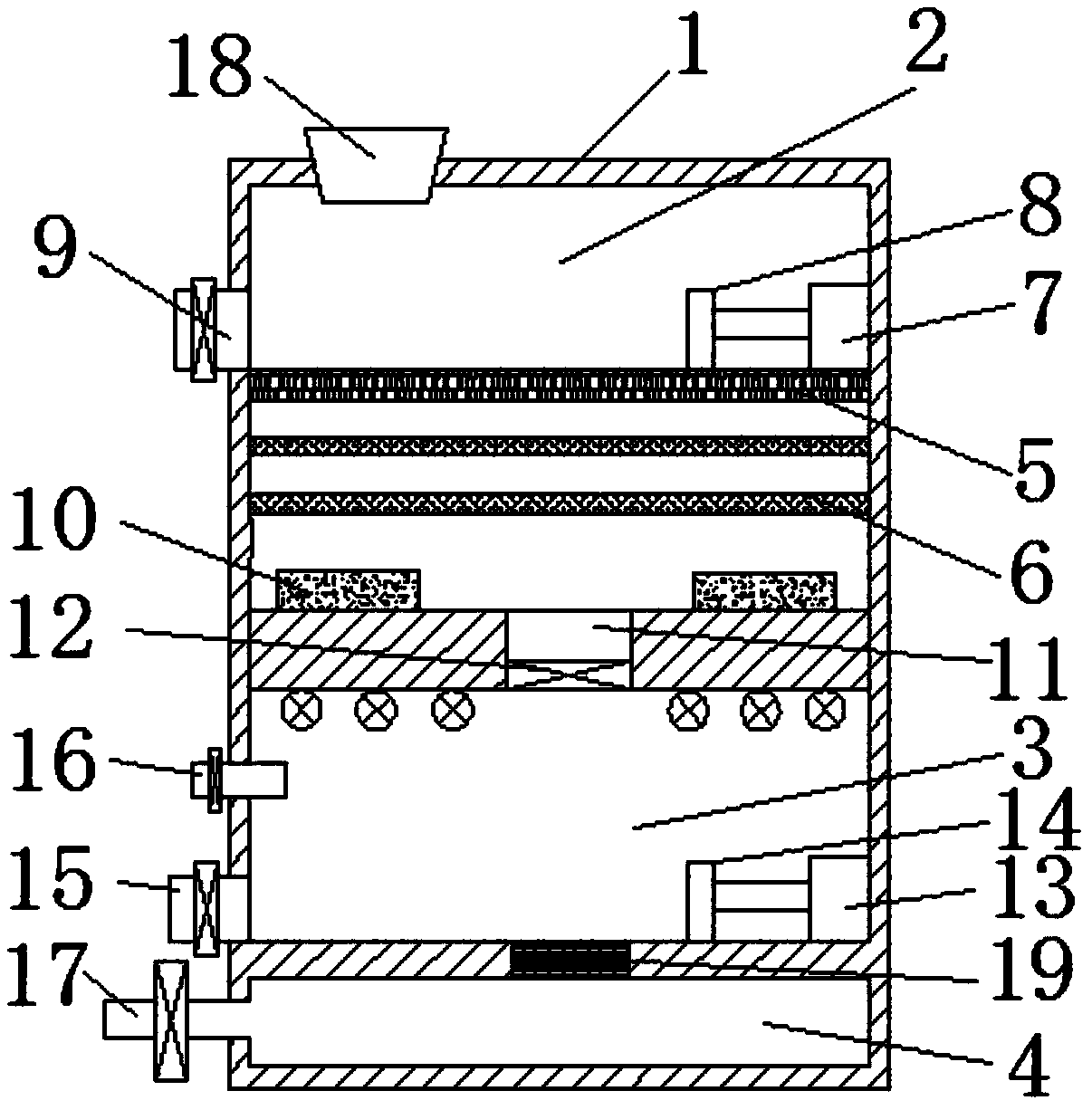

1.一种畜禽屠宰场的污水处理装置,包括箱体(1)，其特征在于：所述箱体(1)内部设有过滤室(2)，所述过滤室(2)内部设有过滤网(5)，所述过滤网(5)下方设有活性炭板(6)，所述过滤网(5)上方设有第一电动伸缩杆(7)，所述第一电动伸缩杆(7)左侧连接有第一推板(8)，所述过滤室(2)左侧连通有第一排渣口(9)，所述过滤室(2)底部设有曝气器(10)，所述过滤室(2)下方设有消毒室(3)，所述消毒室(3)底部设有第二电动伸缩杆(13)，所述第二电动伸缩杆(13)左侧连接有第二推板(14)，所述消毒室(3)左侧连通有第二排渣口(15)，所述第二排渣口(15)上方设有试剂添加口(16)，所述消毒室(3)下方设有储水室(4)，所述储水室(4)与消毒室(3)之间设有滤芯板(19)。
2.根据权利要求1所述的一种畜禽屠宰场的污水处理装置，其特征在于：所述消毒室(3)与过滤室(4)之间连通有下水口(11)，所述下水口(11)内部设有电磁阀门(12)。
3.根据权利要求1所述的一种畜禽屠宰场的污水处理装置，其特征在于：所述过滤室(3)上方设有紫外线灯，所述储水池(4)左侧连通有排水口(17)。
4.根据权利要求1所述的一种畜禽屠宰场的污水处理装置，其特征在于：所述活性炭板(6)的数量为2块。
5.根据权利要求1所述的一种畜禽屠宰场的污水处理装置，其特征在于：所述过滤室(2)上方设有进水口(18)。
说明书
一种畜禽屠宰场的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种畜禽屠宰场的污水处理装置。
背景技术
畜禽屠宰场是屠宰畜禽的场所，在屠宰畜禽并对畜禽进行加工的时候会有许多畜禽的羽毛会顺着水流淌进下水道，在污水处理的时候往往会对污水处理装置进行堵塞，造成污水处理装置缓慢的处理效果变差，严重的时候甚至会导致过滤装置受损，需要对污水处理装置进行维修，在经济上也是一大损失，所以在此提供一种畜禽屠宰场的污水处理装置以解决上述问题十分有必要。
发明内容
本发明的目的在于提供一种畜禽屠宰场的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种畜禽屠宰场的污水处理装置,包括箱体，所述箱体内部设有过滤室，所述过滤室内部设有过滤网，所述过滤网下方设有活性炭板，所述过滤网上方设有第一电动伸缩杆，所述第一电动伸缩杆左侧连接有第一推板，所述过滤室左侧连通有第一排渣口，所述过滤室底部设有曝气器，所述过滤室下方设有消毒室，所述消毒室底部设有第二电动伸缩杆，所述第二电动伸缩杆左侧连接有第二推板，所述消毒室左侧连通有第二排渣口，所述第二排渣口上方设有试剂添加口，所述消毒室下方设有储水室，所述储水室与消毒室之间设有滤芯板。
优选的，所述消毒室与过滤室之间连通有下水口，所述下水口内部设有电磁阀门。
优选的，所述过滤室上方设有紫外线灯，所述储水池左侧连通有排水口。
优选的，所述活性炭板的数量为2块。
优选的，所述过滤室上方设有进水口。
与现有技术相比，本发明的有益效果是：通过进水口屠宰场污水排入箱体内部，通过过滤网能够过滤污水中的羽毛，被过滤后的羽毛被第一电动伸缩杆带动第一推板推出至第一排渣口，处理后的水通过活性炭板吸附污水中的小颗粒，通过打开电磁阀门，污水从下水口流入到消毒室，通过紫外线灯进行消毒，从试剂添加口可以添加试剂对污水进行消毒处理，最终通过滤芯板流入到储水室，从排水口排出，被滤芯板过滤后的杂质被第二电动伸缩杆带动第二推板推动杂质至第二排渣口，本发明能够有效去除污水中的羽毛和杂质，经过消毒处理后安全卫生排放，避免对环境的污染。
