申请日2017.06.24
公开(公告)日2017.09.05
IPC分类号C02F1/00; E02B1/00
摘要
本发明公开了一种水利工程用污水处理装置，包括箱体，所述箱体顶端安装有进水管，所述箱体底端安装有排污管，所述箱体内部固定安装有集污板，所述集污板远离箱体底端的一侧开设有凹槽，所述凹槽内壁上固定安装有压力传感器，所述集污板一端固定安装在箱体靠近排污管的一侧底端，所述集污板另一端固定安装在箱体远离排污管的一侧中间位置，所述排污管靠近集污板的一端活动安装有闸板，所述闸板与排污管相吻合，所述闸板顶端固定连接有液压伸缩杆，所述液压伸缩杆远离闸板的一端固定连接有液压伸缩电机的输出轴。本发明能够根据排污量的多少调整排污出口和排污叶轮的转动速度的大小，实现节约能源的目的。
权利要求书

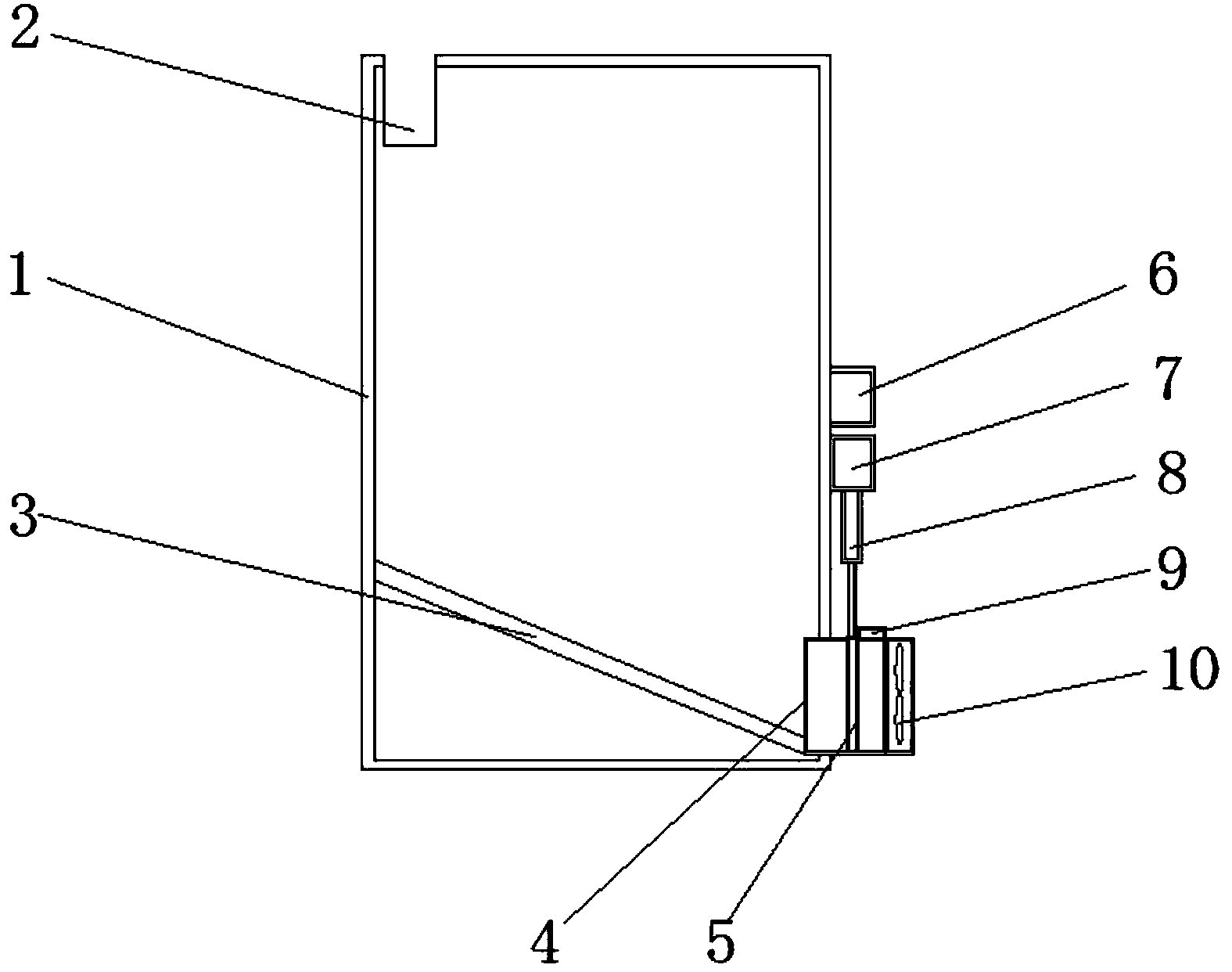

1.一种水利工程用污水处理装置，包括箱体(1)，其特征在于，所述箱体(1)顶端安装有进水管(2)，所述箱体(1)底端安装有排污管(4)，所述箱体(1)内部固定安装有集污板(3)，所述集污板(3)远离箱体(1)底端的一侧开设有凹槽(11)，所述凹槽(11)内壁上固定安装有压力传感器(12)，所述集污板(3)一端固定安装在箱体(1)靠近排污管(4)的一侧底端，所述集污板(3)另一端固定安装在箱体(1)远离排污管(4)的一侧中间位置，所述排污管(4)靠近集污板(3)的一端活动安装有闸板(5)，所述闸板(5)与排污管(4)相吻合，所述闸板(5)顶端固定连接有液压伸缩杆(8)，所述液压伸缩杆(8)远离闸板(5)的一端固定连接有液压伸缩电机(7)的输出轴，所述液压伸缩电机(7)的输入端电性连接有控制器(6)的输出端，所述控制器(6)和液压伸缩电机(7)均固定安装在箱体(1)靠近排污管(4)的一侧，所述排污管(4)远离集污板(3)的一端四周内壁上开设有卡槽(13)，所述卡槽(13)内壁上活动安装有卡块(14)，所述卡块(14)与卡槽(13)相适配，所述卡块(14)远离排污管(4)的一端连接有排污叶轮(10)，所述排污叶轮(10)的转轴固定连接有转动电机(9)的输出端，所述转动电机(9)的输入端电性连接控制器(6)的输出端，所述转动电机(9)固定安装在排污管(4)顶端。
2.根据权利要求1所述的一种水利工程用污水处理装置，其特征在于，所述箱体(1)顶端远离进水管(2)的一侧设有通孔，所述通孔内活动安装有水泵，所述水泵出水口连接的有排水管延伸至箱体(1)内。
3.根据权利要求1所述的一种水利工程用污水处理装置，其特征在于，所述压力传感器(12)电性连接控制器(6)，所述控制器(6)为基于AT89C51的单片机，所述压力传感器(12)的型号为PTS403。
4.根据权利要求1所述的一种水利工程用污水处理装置，其特征在于，所述液压伸缩电机(7)的型号为SGZ-1000，且液压伸缩杆(8)的型号为CGL-001。
5.根据权利要求1所述的一种水利工程用污水处理装置，其特征在于，所述转动电机(9)的型号为D5065。
6.根据权利要求1所述的一种水利工程用污水处理装置，其特征在于，所述集污板(3)上等距离间隔开设有多个集污槽。
说明书
一种水利工程用污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种水利工程用污水处理装置。
背景技术
现有的水利工程用污水处理装置的排污管都是固定大小的，排污时，各种排污量的杂物都通过排污管经过排污叶轮转动移出，小量杂物处理时，容易造成资源的浪费，因此，需要一种可调节排污量大小进行排污的装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种水利工程用污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种水利工程用污水处理装置，包括箱体，所述箱体顶端安装有进水管，所述箱体底端安装有排污管，所述箱体内部固定安装有集污板，所述集污板远离箱体底端的一侧开设有凹槽，所述凹槽内壁上固定安装有压力传感器，所述集污板一端固定安装在箱体靠近排污管的一侧底端，所述集污板另一端固定安装在箱体远离排污管的一侧中间位置，所述排污管靠近集污板的一端活动安装有闸板，所述闸板与排污管相吻合，所述闸板顶端固定连接有液压伸缩杆，所述液压伸缩杆远离闸板的一端固定连接有液压伸缩电机的输出轴，所述液压伸缩电机的输入端电性连接有控制器的输出端，所述控制器和液压伸缩电机均固定安装在箱体靠近排污管的一侧，所述排污管远离集污板的一端四周内壁上开设有卡槽，所述卡槽内壁上活动安装有卡块，所述卡块与卡槽相适配，所述卡块远离排污管的一端连接有排污叶轮，所述排污叶轮的转轴固定连接有转动电机的输出端，所述转动电机的输入端电性连接控制器的输出端，所述转动电机固定安装在排污管顶端。
优选的，所述箱体顶端远离进水管的一侧设有通孔，所述通孔内活动安装有水泵，所述水泵出水口连接的有排水管延伸至箱体内。
优选的，所述压力传感器电性连接控制器，所述控制器为基于AT89C51的单片机，所述压力传感器的型号为PTS403。
优选的，所述液压伸缩电机的型号为SGZ-1000，且液压伸缩杆的型号为CGL-001。
优选的，所述转动电机的型号为D5065。
优选的，所述集污板上等距离间隔开设有多个集污槽。
与现有技术相比，本发明的有益效果是：
本发明中，通过箱体、进水管、集污板、排污管的配合使用，能够便于杂物更加容易从排污管排出，通过排污管、闸门、控制器、液压伸缩电机、液压伸缩杆和压力传感器的配合使用，能够便于通过杂物的多少调整排污管出水口的大小，通过排污叶轮、转动电机和控制器的配合使用，能够便于通过出水口的大小控制排污叶轮转动速度的大小，本发明能够根据排污量的多少调整排污出口和排污叶轮的转动速度的大小，实现节约能源的目的
