申请日2017.06.24
公开(公告)日2017.09.05
IPC分类号C02F1/00; B01F15/00; B01F7/02; B01F7/00
摘要
本发明公开了一种便于均匀投放处理药剂的污水处理装置，包括预混池和叶轮，所述预混池的一端与入水口固定连接，所述预混池的另一端与处理池的一端连通，所述处理池的另一端设有出水口，所述预混池内设有叶轮，所述叶轮安装在转轴上，所述转轴的两端分别与固定杆的顶端固定连接，所述固定杆的底端与预混池的池底固定连接，所述预混池内还设有药剂投放环，所述药剂投放环通过固定杆与预混池的侧壁固定连接，所述处理池还通过支架安装有水轮。本发明通过叶轮和水轮，可以自动对污水和药剂进行充分混合，混合效果好，提高污水处理效率。
权利要求书

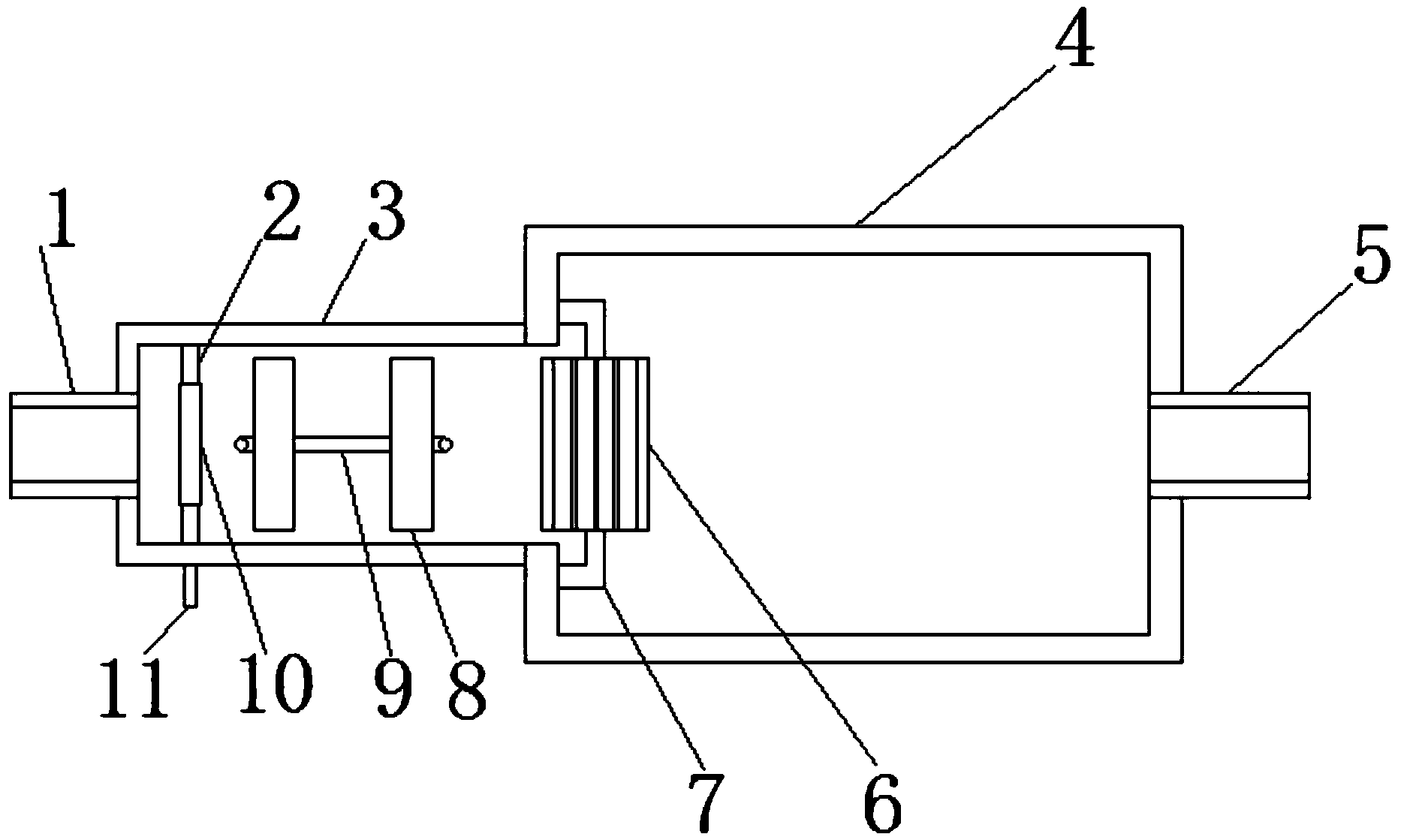

1.一种便于均匀投放处理药剂的污水处理装置，包括预混池(3)和叶轮(8)，其特征在于：所述预混池(3)的一端与入水口(1)固定连接，所述预混池(3)的另一端与处理池(4)的一端连通，所述处理池(4)的另一端设有出水口(5)，所述预混池(3)内设有叶轮(8)，所述叶轮(8)安装在转轴(9)上，所述转轴(9)的两端分别与固定杆(12)的顶端固定连接，所述固定杆(12)的底端与预混池(3)的池底固定连接，所述预混池(3)内还设有药剂投放环(10)，所述药剂投放环(10)通过固定杆(2)与预混池(3)的侧壁固定连接，所述处理池(4)还通过支架(7)安装有水轮(6)。
2.根据权利要求1所述的一种便于均匀投放处理药剂的污水处理装置，其特征在于：所述叶轮(8)设置有两个，且两个叶轮(8)在水流冲击下的旋转方向相反。
3.根据权利要求1所述的一种便于均匀投放处理药剂的污水处理装置，其特征在于：所述固定杆(2)为中空结构，且其中一个固定杆(2)内设有药液管(11)，所述药液管(11)的一端与药剂投放环(10)连通，所述药液管(11)的另一端通过水泵连接于待添加药剂投放环(10)与叶轮(8)位于周一轴心上，且所述药剂投放环(10)的侧面等间隔设有排液槽(13)。
4.根据权利要求1所述的一种便于均匀投放处理药剂的污水处理装置，其特征在于：所述水轮(6)设置在预混池(3)排水一侧，且水轮(6)的轴心与水流方向垂直。
5.根据权利要求1所述的一种便于均匀投放处理药剂的污水处理装置，其特征在于：所述预混池(3)的底部为半圆形。
说明书
一种便于均匀投放处理药剂的污水处理装置
技术领域
本发明属于污水处理装置技术领域，具体涉及一种便于均匀投放处理药剂的污水处理装置。
背景技术
污水处理:为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水排放导致水资源、生活环境受到了严重污染，为了阻止这种现象的恶化，水处理行业研制了多款大型水处理设备，使其应用在人们生产生活污水治理中。有很多企业排放的污水中含有大量难降解物质通过单一的水处理设备是无法有效去除的，所以很多时候要依据污水水质的特殊性合理添加污水处理药剂，使其处理后的污水符合国家排放标准。
现有的污水处理用药剂投放设备通常采用手动添加，或者直接将药剂泵入污水池中，导致药剂投放不均匀，影响污水处理效率，导致药剂投放量增加。
发明内容
本发明的目的在于提供一种便于均匀投放处理药剂的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种便于均匀投放处理药剂的污水处理装置，包括预混池和叶轮，所述预混池的一端与入水口固定连接，所述预混池的另一端与处理池的一端连通，所述处理池的另一端设有出水口，所述预混池内设有叶轮，所述叶轮安装在转轴上，所述转轴的两端分别与固定杆的顶端固定连接，所述固定杆的底端与预混池的池底固定连接，所述预混池内还设有药剂投放环，所述药剂投放环通过固定杆与预混池的侧壁固定连接，所述处理池还通过支架安装有水轮。
优选的，所述叶轮设置有两个，且两个叶轮在水流冲击下的旋转方向相反。
优选的，所述固定杆为中空结构，且其中一个固定杆内设有药液管，所述药液管的一端与药剂投放环连通，所述药液管的另一端通过水泵连接于待添加药剂投放环与叶轮位于周一轴心上，且所述药剂投放环的侧面等间隔设有排液槽。
优选的，所述水轮设置在预混池排水一侧，且水轮的轴心与水流方向垂直。
优选的，所述预混池的底部为半圆形。
本发明的技术效果和优点：该便于均匀投放处理药剂的污水处理装置，通过入水口和药液管同时向预混池内添加污水和处理药剂，药剂通过药剂投放环上的排液槽进入污水中，当污水接触第一个叶轮时，推动叶轮进行转动，可以对污水和药剂进行初次混合，之后污水接触第二个叶轮时，推动叶轮反向转动，再次对污水和药剂进行混合，混合后的污水排入处理池内，污水在水轮的作用下进行第三次混合，可以对污水中的药剂进行充分混合，混合效果好，提高污水处理效率。
