申请日2017.06.24
公开(公告)日2017.09.05
IPC分类号C02F9/08
摘要
本发明公开了一种小型家用污水处理净化装置，包括收集槽、净化箱和消毒箱，所述收集槽内设有水泵，所述水泵上的输水管延伸并贯穿于净化箱左侧壁顶部，所述净化箱内设有第一过滤盒、第二过滤盒和第三过滤盒，所述第一过滤盒、第二过滤盒和第三过滤盒右侧均设有过滤网，且过滤网的网孔直径依次减小，所述净化箱和消毒箱之间连接有导流管，所述消毒箱内设有紫外线灯，所述消毒箱顶部右侧设有除臭剂盒，所述消毒箱右侧底部设有排水口，本发明一种小型家用污水处理净化装置，结构新颖，可以有效的消除水中的臭气并进行消毒，层层过滤，而且过滤盒可以更换，方便实用，具有很高的实用性。
权利要求书

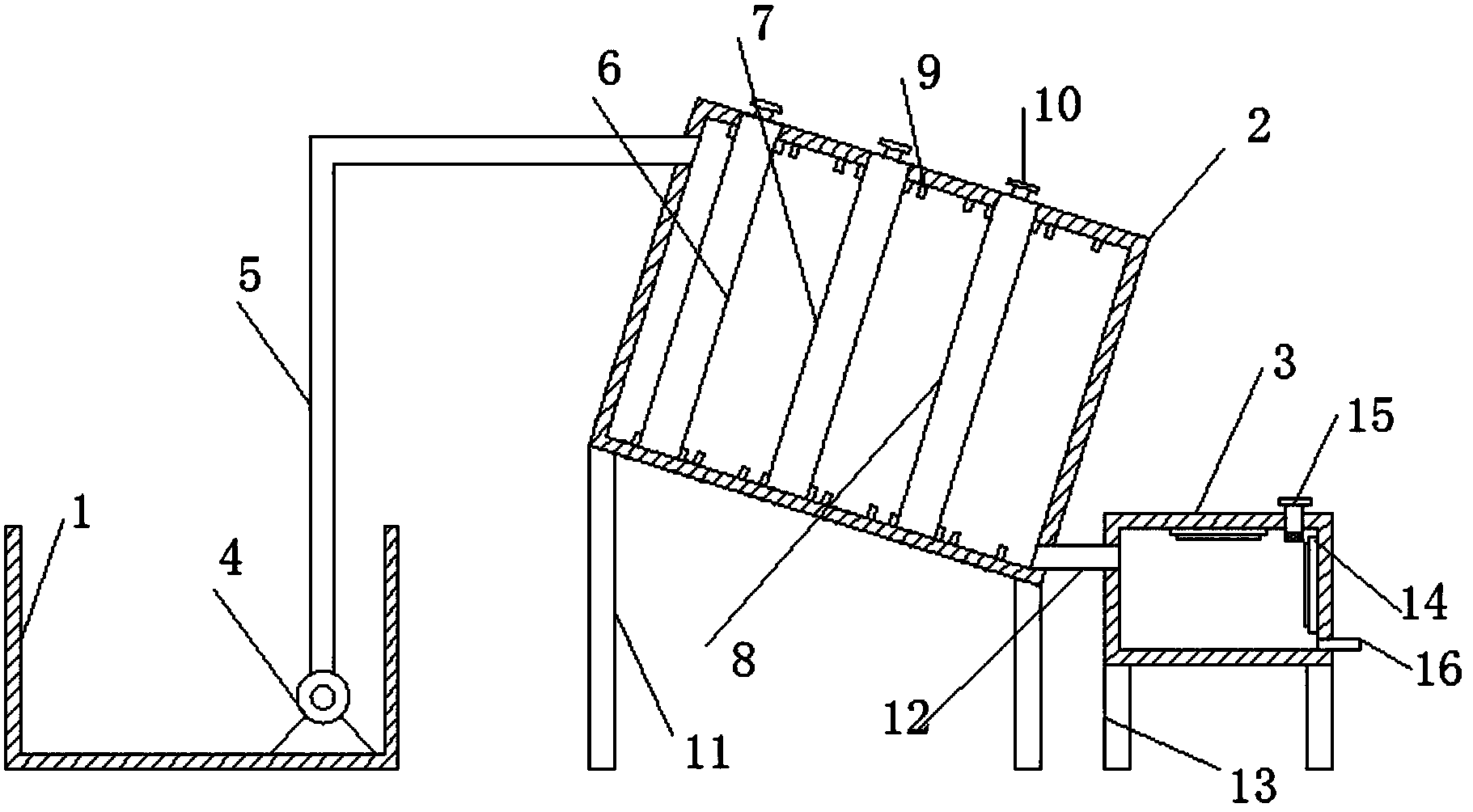

1.一种小型家用污水处理净化装置，包括收集槽(1)、净化箱(2)和消毒箱(3)，其特征在于：所述收集槽(1)、净化箱(2)和消毒箱(3)从左至右依次设置，所述收集槽(1)内设有水泵(4)，所述水泵(4)上的输水管(5)延伸并贯穿于净化箱(2)左侧壁顶部，所述净化箱(2)内设有第一过滤盒(6)、第二过滤盒(7)和第三过滤盒(8)，所述第一过滤盒(6)、第二过滤盒(7)和第三过滤盒(8)左侧均开口设置，所述第一过滤盒(6)、第二过滤盒(7)和第三过滤盒(8)右侧均设有过滤网(17)，且过滤网(17)的网孔直径依次减小，所述第一过滤盒(6)、第二过滤盒(7)和第三过滤盒(8)两侧位于净化箱(2)内设有限位块(9)，所述净化箱(2)和消毒箱(3)之间连接有导流管(12)，所述消毒箱(3)内设有紫外线灯(14)，所述消毒箱(3)顶部右侧设有除臭剂盒(15)，所述消毒箱(3)右侧底部设有排水口(16)。
2.根据权利要求1所述的一种小型家用污水处理净化装置，其特征在于：所述第一过滤盒(6)、第二过滤盒(7)和第三过滤盒(8)顶部均设有连接板(10)。
3.根据权利要求1所述的一种小型家用污水处理净化装置，其特征在于：所述净化箱(2)倾斜设置，且倾斜角度在60°-80°之间。
4.根据权利要求1所述的一种小型家用污水处理净化装置，其特征在于：所述净化箱(2)底部设有第一支腿(11)，所述消毒箱(3)底部设有第二支腿(13)。
5.根据权利要求1所述的一种小型家用污水处理净化装置，其特征在于：所述除臭剂盒(15)底部位于消毒箱(3)内开设有通孔。
说明书
一种小型家用污水处理净化装置
技术领域
本发明涉及污水处理技术领域，具体为一种小型家用污水处理净化装置。
背景技术
家庭污水家庭污水是指人们在生活中的生活用水排放和家用卫生设施中等处产生的废水，家庭污水是构成中国城市地区水污染的主要水源之一，因此对污水的需求及其与非饮用为目的的污水回用有关卫生健康问题需进行研究。国家的经济发展和人民生活水平的提高需要增加水资源，因此急需努力开发非常规水源。排放至水体(供应生活和工农业用水的河流、湖泊、地下水域)的处理水已成为国家非计划内的淡水供应的重要组成部分，因此，污水必须经过适当处理去除和减少有害物质，防止危害水体。现有的家用污水处理装置结构复杂，而且过滤装置更换清理不方便，不能够有效的去除污水中的细菌和臭气，不适合推广使用。
发明内容
本发明的目的在于提供一种小型家用污水处理净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种小型家用污水处理净化装置，包括收集槽、净化箱和消毒箱，所述收集槽、净化箱和消毒箱从左至右依次设置，所述收集槽内设有水泵，所述水泵上的输水管延伸并贯穿于净化箱左侧壁顶部，所述净化箱内设有第一过滤盒、第二过滤盒和第三过滤盒，所述第一过滤盒、第二过滤盒和第三过滤盒左侧均开口设置，所述第一过滤盒、第二过滤盒和第三过滤盒右侧均设有过滤网，且过滤网的网孔直径依次减小，所述第一过滤盒、第二过滤盒和第三过滤盒两侧位于净化箱内设有限位块，所述净化箱和消毒箱之间连接有导流管，所述消毒箱内设有紫外线灯，所述消毒箱顶部右侧设有除臭剂盒，所述消毒箱右侧底部设有排水口。
优选的，所述第一过滤盒、第二过滤盒和第三过滤盒顶部均设有连接板。
优选的，所述净化箱倾斜设置，且倾斜角度在60°-80°之间。
优选的，所述净化箱底部设有第一支腿，所述消毒箱底部设有第二支腿。
优选的，所述除臭剂盒底部位于消毒箱内开设有通孔。
与现有技术相比，本发明的有益效果是：本发明一种小型家用污水处理净化装置，结构新颖，操作方便，通过水泵将污水引入净化箱内进行净化过滤处理，再通过消毒箱内的紫外线灯进行灭菌消毒处理，通过设置除臭剂盒可以在内部加入除臭剂，有效的消除水中的臭气，净化箱内设置第一过滤盒、第二过滤盒和第三过滤盒，层层过滤，残渣在重力作用下掉落在过滤盒底部，而且过滤盒可以更换，只需要在第一过滤盒、第二过滤盒和第三过滤盒右侧的限位块之间再次插入同样的干净的第一过滤盒、第二过滤盒和第三过滤盒即可，方便实用，净化箱倾斜设置方便水能够更好的流动，具有很高的实用性，大大提升了该一种小型家用污水处理净化装置的使用功能性，保证其使用效果和使用效益，适合广泛推广。
