申请日2017.06.30
公开(公告)日2017.09.05
IPC分类号B01D53/86; B01D53/72; B01D50/00; A61L9/22; A61L9/20; C02F11/12
摘要
本发明提供了一种公用雾霾气体和废水收集处理净化装置。所述装置在空气收集器装有粉尘收集器，并通过风道与分离器相连通，分离器分别用管道与废水泵和污泥脱水机相连通，污泥脱水机分别用管道与残渣固化池和反应器相连通，反应器分别用管道与残渣固化池、高温废气收集器和冷却器相连通，冷却器用管道与吸附塔相连通，吸附塔用管线与除菌器相连通，除菌器用管线与电离器相连通，电离器用管线与气体排放器相连通。该装置利用城市污水、高温废气处理杀灭雾霾气体中的有机物和病菌，阻止病菌在空气中的传播，且设备结构简单、高效，空间需求小且占地小。
权利要求书
1.一种公用雾霾气体和废水收集处理净化装置，包括滤网(1)、风机(2)、废水泵(8)、污泥脱水机(9)、高温废气收集器(11)、反应器(12)、冷却器(13)、吸附塔(14)、除菌器(15)、电离器(16)、粉尘收集器(18)、空气收集器(19)和分离器(20)，其特征在于：所述装置在空气收集器(19)的底部装有粉尘收集器(18)，空气收集器(19)通过风道(3)与分离器(20)相连通，分离器(20)用管道与废水泵(8)相连通，其底部用管道与污泥脱水机(9)相连通，污泥脱水机(9)分别用管道与残渣固化池(10)和反应器(12)相连通，反应器(12)分别用管道与残渣固化池(10)、高温废气收集器(11)和冷却器(13)相连通，冷却器(13)用管道与吸附塔(14)相连通，吸附塔(14)用管线与除菌器(15)相连通，除菌器(15)用管线与电离器(16)相连通，电离器(16)用管线与气体排放器(17)相连通。
2.根据权利要求1所述的公用雾霾气体和废水收集处理净化装置，其特征在于：所述装置的空气收集器(19)在下部装有滤网(1)，其上部装有风机(2)。
3.根据权利要求1所述的公用雾霾气体和废水收集处理净化装置，其特征在于：所述装置的分离器(20)，其上部装有气水分离器(7)，中部装有布水器(4)，布水器(4)的下方装有填料(5)，填料(5)的下方装有收集堆(6)，分离器(20)顶部用管线与风道(3)相连通。
说明书
一种公用雾霾气体和废水处理净化装置
技术领域
本发明涉及到环保领域，特别涉及到一种公用雾霾气体和废水处理净化装置。
背景技术
现在我国北方大部分地区和南方部分地区进入秋冬季节后，空气中所产生的雾霾气体对空气环境污染非常严重， 雾霾天气现象出现的频率近年来也越来越高，雾霾在人们毫无防范的时候侵入人体呼吸道和肺叶中，从而引起呼吸系统疾病等疾病，长期处于这种空气环境中还会诱发肺癌、心肌缺血及损伤。随着人们对雾霾的认知越来越广和对危害性的理解越来越深，对雾霾天气治理的呼声也越来越高，已经到了刻不容缓的地步;目前解决的方式为在室内越来越多的家庭都配备了空气净化器，但对于室外雾霾空气的治理国内一直还没有有效的治理措施。由于雾霾中含有害颗粒(PM2.5)其直径太过微小，当今技术无法进行大规模拦截或吸收。因此需要一种能有效的对雾霾气体及有害颗粒进行吸收和降解，改善空气的质量的公用装置。
发明内容
本发明的目的在于提供一种公用雾霾气体和废水处理净化装置。其目的一为：利用排放的城市废水和高温废气对雾霾气体进行处理和净化，同时进行余热回收利用，这不仅降低了污染气体向环境中的排放，也实现 “变废为宝”，产生一定的经济效益;目的二为：通过对雾霾气体和废水的处理净化，对雾霾气体和空气污染治理具有巨大的帮助，并对空气净化起到一定作用，同时对城市所排放的废水进行了处理。
本发明的工作原理为：主要通过城市污水利用高压产生细小水分子对雾霾颗粒进行不断吸附，在不断吸附的同时受到重力影响快速降落，同时利用高温杀灭雾霾气体和污水中的病菌，阻止二次传播。不仅回收了高温气体的余热，还利用吸附技术捕捉和收集烟气中的SO2，达到保护环境和降低污染的目的，还能得到化工副产品，并利用了热能降低了能耗。
为实现上述目的，本发明的技术方案为：

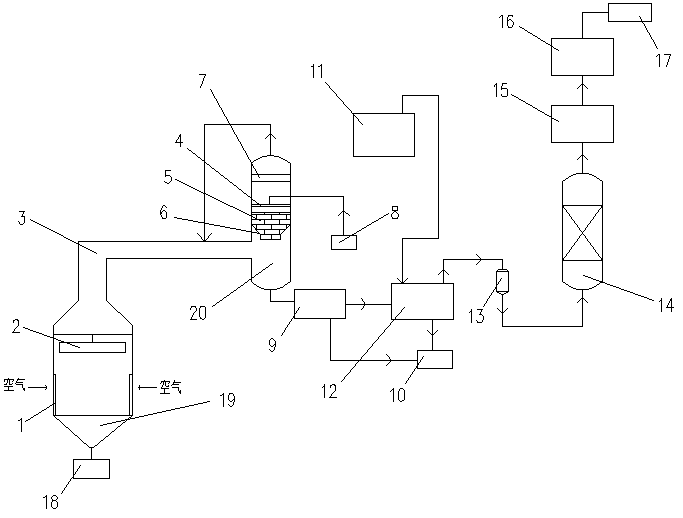

一种公用雾霾气体和废水收集处理净化装置，包括滤网1、风机2、废水泵8、污泥脱水机9、高温废气收集器11、反应器12、冷却器13、吸附塔14、除菌器15、电离器16、粉尘收集器18、空气收集器19和分离器20，所述装置在空气收集器19的底部装有粉尘收集器18，空气收集器19通过风道3与分离器20相连通，分离器20用管道与废水泵8相连通，其底部用管道与污泥脱水机9相连通，污泥脱水机9分别用管道与残渣固化池10和反应器12相连通，反应器12分别用管道与残渣固化池10、高温废气收集器11和冷却器13相连通，冷却器13用管道与吸附塔14相连通，吸附塔14用管线与除菌器15相连通，除菌器15用管线与电离器16相连通，电离器16用管线与气体排放器17相连通。
所述装置的空气收集器19在下部装有滤网1，其上部装有风机2。
所述装置的分离器20，其上部装有气水分离器7，中部装有布水器4，布水器4的下方装有填料5，填料5的下方装有收集堆6，分离器20顶部用管线与风道3相连通。
本发明与现有技术相比，其积极效果为：
1、整套装置处理量大，可以根据需求和场地的大小进行调整，适应各种环境;
2、利用城市污水、高温废气处理杀灭雾霾气体中的有机物和病菌，阻止病菌在空气中的传播;
3、该装置的设备结构简单、高效，空间需求小且占地小;
4、对高温气体进行二次利用，降低能耗，现“变废为宝”，在治理污染的同时，还能有一定的经济效益，对于雾霾和空气污染治理具有巨大的帮助;
5、该装置在处理雾霾的同时也产生臭氧，净化空气，造福社会
