申请日2017.06.15
公开(公告)日2017.08.25
IPC分类号B01D29/56; B01D29/64
摘要
本发明涉及一种新型 污水处理器装置，包括处理器筒体，在所述处理器筒体的下端安装有多根支撑立柱，在每根支撑立柱的底端安装有支撑垫块，在两根支撑立柱之间安装有第一电机固定杆和第二电机固定杆，在所述第一电机固定杆和第二电机固定杆之间固定安装有转动电机，在所述转动电机内安装有电机轴，所述电机轴通过联轴器与转动轴相连，所述转动轴穿过处理器筒体;在所述处理器筒体内安装有过滤外筒体和过滤内筒体，所述过滤内筒体位于所述过滤外筒体的内部，并在所述转动轴的外表面均匀布置有刷毛，所述刷毛用于对过滤内筒体的内壁进行清理;在所述处理器筒体的内壁上端安装有过滤网板;所述过滤内筒体通过多根连接柱安装在所述处理器筒体的内部。
摘要附图
权利要求书
1.一种新型污水处理器装置，其特征在于：包括处理器筒体(1)，在所述处理器筒体(1)的下端安装有多根支撑立柱(2)，在每根支撑立柱(2)的底端安装有支撑垫块(3)，在两根支撑立柱(2)之间安装有第一电机固定杆(4)和第二电机固定杆(5)，在所述第一电机固定杆(4)和第二电机固定杆(5)之间固定安装有转动电机(6)，在所述转动电机(6)内安装有电机轴(7)，所述电机轴(7)通过联轴器(8)与转动轴(9)相连，所述转动轴(9)穿过处理器筒体(1);在所述处理器筒体(1)内安装有过滤外筒体(10)和过滤内筒体(11)，所述过滤内筒体(11)位于所述过滤外筒体(10)的内部，并在所述转动轴(9)的外表面均匀布置有刷毛(12)，所述刷毛(12)用于对过滤内筒体(11)的内壁进行清理;在所述处理器筒体(1)的内壁上端安装有过滤网板(13);所述过滤内筒体(11)通过多根连接柱(17)安装在所述处理器筒体(1)的内部。
2.根据权利要求1所述的一种新型污水处理器装置，其特征在于：所述过滤网板(13)为弧形结构，采用不锈钢材料制成。
3.根据权利要求2所述的一种新型污水处理器装置，其特征在于：在所述处理器筒体(1)的上端安装有进水管(14)，并在所述进水管(14)的外部设置有盖体。
4.根据权利要求3所述的一种新型污水处理器装置，其特征在于：在所述处理器筒体(1)的外部安装有第一出水管(15)和第二出水管(16)，并在所述第一出水管(15)和第二出水管(16)的外部设置有盖体。
5.根据权利要求4所述的一种新型污水处理器装置，其特征在于：所述过滤外筒体(10)和过滤内筒体(11)均采用不锈钢材料制成，且过滤外筒体(10)和过滤内筒体(11)的厚度相同。
说明书
一种新型污水处理器装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种新型污水处理器装置。
背景技术
污水处理 是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染，当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。
目前，在污水处理过程中，需要使用到过滤装置，现有的过滤装置清洗不方便，过滤工作一段时间后，水中的颗粒粘附在滤网上，需要停止工作，才能对滤网进行清洗或更换，影响系统的工作连续性和效益。
发明内容
本发明为了克服现有技术中的不足，提供了一种新型污水处理器装置。
本发明是通过以下技术方案实现：
一种新型污水处理器装置，包括处理器筒体，在所述处理器筒体的下端安装有多根支撑立柱，在每根支撑立柱的底端安装有支撑垫块，在两根支撑立柱之间安装有第一电机固定杆和第二电机固定杆，在所述第一电机固定杆和第二电机固定杆之间固定安装有转动电机，在所述转动电机内安装有电机轴，所述电机轴通过联轴器与转动轴相连，所述转动轴穿过处理器筒体;在所述处理器筒体内安装有过滤外筒体和过滤内筒体，所述过滤内筒体位于所述过滤外筒体的内部，并在所述转动轴的外表面均匀布置有刷毛，所述刷毛用于对过滤内筒体的内壁进行清理;在所述处理器筒体的内壁上端安装有过滤网板;所述过滤内筒体通过多根连接柱安装在所述处理器筒体的内部。
进一步地，所述过滤网板为弧形结构，采用不锈钢材料制成。
进一步地，在所述处理器筒体的上端安装有进水管，并在所述进水管的外部设置有盖体。
进一步地，在所述处理器筒体的外部安装有第一出水管和第二出水管，并在所述第一出水管和第二出水管的外部设置有盖体。
进一步地，所述过滤外筒体和过滤内筒体均采用不锈钢材料制成，且过滤外筒体和过滤内筒体的厚度相同。
与现有的技术相比，本发明的有益效果是：本发明结构简单、设计合理，工作效率高，过滤性能好，通过设置有过滤网板、过滤外筒体以及过滤内筒体，能够对污水进行分级式处理，通过设置有转动电机，利用转动电机带动转动轴进行转动，从而利用刷毛对过滤内筒体的内壁进行清理，从而将杂质进行去除。
附图说明

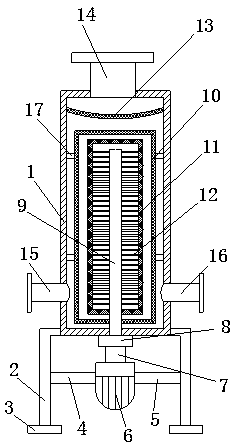

图1为本发明的结构示意图。
具体实施方式
为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
请参阅图1，图1为本发明的结构示意图。
所述的一种新型污水处理器装置，其特征在于：包括处理器筒体1，在所述处理器筒体1的下端安装有多根支撑立柱2，在每根支撑立柱2的底端安装有支撑垫块3，在两根支撑立柱2之间安装有第一电机固定杆4和第二电机固定杆5，在所述第一电机固定杆4和第二电机固定杆5之间固定安装有转动电机6，在所述转动电机6内安装有电机轴7，所述电机轴7通过联轴器8与转动轴9相连，所述转动轴9穿过处理器筒体1;在所述处理器筒体1内安装有过滤外筒体10和过滤内筒体11，所述过滤内筒体11位于所述过滤外筒体10的内部，并在所述转动轴9的外表面均匀布置有刷毛12，所述刷毛12用于对过滤内筒体11的内壁进行清理;在所述处理器筒体1的内壁上端安装有过滤网板13;所述过滤内筒体11通过多根连接柱17安装在所述处理器筒体1的内部。
所述过滤网板13为弧形结构，采用不锈钢材料制成;所述过滤外筒体10和过滤内筒体11均采用不锈钢材料制成，且过滤外筒体10和过滤内筒体11的厚度相同。
在所述处理器筒体1的上端安装有进水管14，并在所述进水管14的外部设置有盖体，在所述处理器筒体1的外部安装有第一出水管15和第二出水管16，并在所述第一出水管15和第二出水管16的外部设置有盖体。
本发明结构简单、设计合理，工作效率高，过滤性能好，通过设置有过滤网板13、过滤外筒体10以及过滤内筒体11，能够对污水进行分级式处理，通过设置有转动电机6，利用转动电机6带动转动轴9进行转动，从而利用刷毛12对过滤内筒体11的内壁进行清理，从而将杂质进行去除。
以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
