申请日2017.06.30
公开(公告)日2017.09.22
IPC分类号C02F9/04; G01N33/18
摘要
本发明公开了一种带有水质检测功能高效智能化水处理设备的工作方法，通过原水箱中进、出口的预处理系统中过滤网和过滤器实现多次预处理，有效减少一部分水质的杂质，再通过检测控制模块命令水质检测装置进行水质检测，然后经过第一反渗透膜进行第一次反渗透处理，然后控制器模块根据水质检测的结果，通过絮凝物加工机构加工出合适的絮凝物，通过絮凝物对经过初步过滤的水进行杂质吸附积聚，然后再经过第二次反渗透膜对经过絮凝除杂的水进行第二次反渗透处理，从而让其实现多重过滤和处理，且对水质的分析，根据不同水质采用不同的絮凝物，也大大的提高了该设备处理的合理性和科学性，也能够大大的提高其处理的效果。
权利要求书

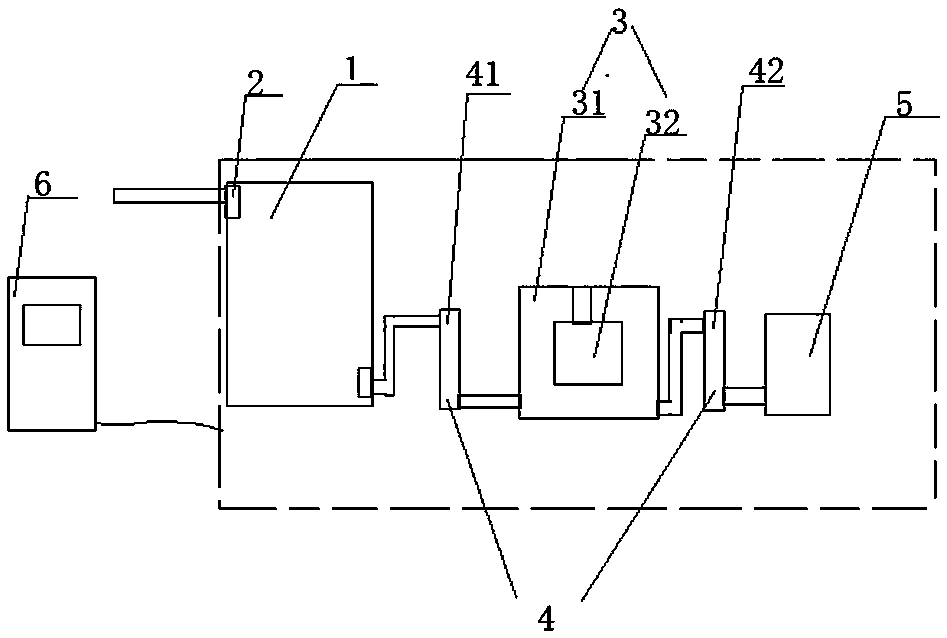

1.一种带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：该带有水质检测功能高效智能化水处理设备包括：原水箱(1)、预处理系统(2)、絮凝系统(3)、反渗透系统(4)、水质检测装置(5)和控制装置(6)，其中，所述反渗透系统(4)设有2组，其分别为第一反渗透系统(41)和第二反渗透系统(42)，所述预处理系统(2)设于原水箱(1)的进水口和出水口处，所述絮凝系统(3)设于原水箱(1)的后方，所述反渗透系统(4)设于絮凝系统(3)的前后，所述水质检测装置(5)设于原水箱(1)的出水口处，所述预处理系统(2)、絮凝系统(3)以及反渗透系统(4)均与控制装置(5)连接;
上述设备具体的工作方法如下：
(1)：首先工作人员打开总的开关，让水进入原水箱(1)，在水进入原水箱(1)时，通过预处理系统(2)进行先过滤;
(2)：当水流出原水箱(1)时，再通过预处理系统(2)进行二次过滤;
(3)：然后控制器模块通过检测控制模块命令水质检测装置(5)进行水质检测;
(4)：然后控制器模块将会通过反渗透控制模块命令第一反渗透控制单元控制第一反渗透系统(41)开始工作;
(5)：控制器模块将通过絮凝控制模块控制絮凝系统(3)开始工作，水从第一反渗透系统(41)出来后，经过絮凝系统(3)中的箱体(31)，然后通过絮凝单元(32)对水中的杂质进行絮凝沉淀;
(6)：经过絮凝沉淀后的水再进入第二反渗透系统(42)对被过滤后的水进行反渗透，对水进行进一步的处理，然后将处理后的最终的纯水和高浓度水排到指定的地方即可;
(7)：在上述絮凝系统(3)工作的过程中，然后控制器模块会根据水质检测装置(5)的结果，来确定其絮凝系统(3)中絮凝物的浓度和各成分所需的分量;
(8)：然后絮凝控制模块中的絮凝物生产控制单元将命令絮凝物加工机构(33)开始工作，即原料箱(331)通过供料管道将各成分需要的分量输送至反应机构(332)中进行反应，待其反应好后，再通过出料管道将反应后的絮凝物输送至储料箱(333)中即可。
2.根据权利要求1所述的带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：所述絮凝系统(3)中设有箱体(31)，所述箱体(31)中设有絮凝单元(32)，所述箱体(31)上设有进水口。
3.根据权利要求1所述的带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：所述反渗透系统(4)中设有支撑膜(43)、浓水通道(44)和纯水通道(45)，所述浓水通道(44)设于纯水通道(45)的外侧，所述支撑膜(43)和浓水通道(44)之间设有过滤层(46)。
4.根据权利要求3所述的带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：所述浓水通道(44)和纯水通道(45)之间设有净化层(47)。
5.根据权利要求2所述的带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：所述箱体(31)上设有用于运输絮凝物的通道，所述通道的上方设有絮凝物加工机构(32)，所述絮凝物加工机构(32)中设有一组原料箱，反应机构和储料箱，所述原料箱通过供料管道与反应机构的输入端连接，所述反应机构的输出端通过出料管道与储料箱连接。
6.根据权利要求5所述的带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：所述供料管道和出料管道上均设有用于控制分量的电磁阀，所述电磁阀与控制装置(5)连接。
7.根据权利要求1所述的带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：所述预处理系统(2)中设有过滤网和过滤器，所述过滤网设于原水箱(1)的进水口和出水口，所述过滤器设于原水箱(1)中。
8.根据权利要求1所述的带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：所述第二反渗透系统(42)中反透膜的密度大于第一反渗透系统(41)中反透膜的密度。
9.根据权利要求1所述的带有水质检测功能高效智能化水处理设备的工作方法，其特征在于：所述控制装置(5)中设有预处理控制模块、絮凝控制模块、反渗透控制模块、检测控制模块和控制器模块，所述絮凝控制模块中设有絮凝控制单元和絮凝物生产控制单元，所述反渗透控制模块中设有第一反渗透控制单元和第二反渗透控制单元，所述预处理控制模块与预处理系统(2)连接，所述絮凝控制模块与絮凝系统(3)连接，所述第一反渗透控制单元和第二反渗透控制单元分别与第一反渗透系统(41)和第二反渗透系统(42)连接，所述絮凝物生产控制单元与絮凝物加工机构(32)连接，所述反渗透控制模块与反渗透系统(4)连接，所述检测控制模块与水质检测装置(5)连接，所述预处理控制模块、絮凝控制模块、反渗透控制模块以及检测控制模块均与控制器模块连接。
说明书
一种带有水质检测功能高效智能化水处理设备的工作方法
技术领域
本发明属于环保技术领域，特别涉及一种带有水质检测功能高效智能化水处理设备的工作方法。
背景技术
随着社会经济的快速发展，人们的生活水平和生活质量都在不断的提高，且无论是生产还是生活，人们的节奏都在不断的加快，对于环境的要求也越来越高，随着PM2.5的被人们熟知，无论是政府还是普通的工作人员对于环保的概念了解的都更为深入，各行各业在生产过程中难免会产生污水。
很多企业虽然会使用一些污水处理设备，但是当前污水处理设备的成本相对较高，导致一些企业不想购买或者是污水处理成本过高，导致企业出现偷排现象时有发生，即使有些企业购买了污水处理设备，但是由于技术不够成熟，当前的污水在处理过程中，其每批次污水的处理程序以及使用的处理剂大多都是一样的，且很多都还需要人工操控，这样就导致企业不仅浪费了大量的人力、物力，也浪费了大量的时间，因而现有的污水处理设备还有待于改进。
发明内容
发明目的：为了克服以上不足，本发明的目的是提供一种带有水质检测功能高效智能化水处理设备的工作方法，其结构简单，水质检测装置，大大的提高了该设备对水处理的合理性和科学性，通过其与絮凝系统和反渗透系统的配合，让其更好的满足企业生产的需求。
技术方案：为了实现上述目的，本发明提供了一种带有水质检测功能高效智能化水处理设备的工作方法，该带有水质检测功能高效智能化水处理设备包括：原水箱、预处理系统、絮凝系统、反渗透系统、水质检测装置和控制装置，其中，所述反渗透系统设有2组，其分别为第一反渗透系统和第二反渗透系统，所述预处理系统设于原水箱的进水口和出水口处，所述絮凝系统设于原水箱的后方，所述反渗透系统设于絮凝系统的前后，所述水质检测装置设于原水箱的出水口处，所述预处理系统、絮凝系统以及反渗透系统均与控制装置连接。
本发明中所述的一种带有水质检测功能高效智能化水处理设备的工作方法，通过水质检测装置对水进行检测，然后根据检测的结果来控制絮凝系统中絮凝剂的成分和浓度，让其对从原水箱中出来的水进行絮凝，将其中的一部分杂质沉淀，并在絮凝系统的前后分别设置了反渗透系统，让其实现递进式过滤，更进一步的提高其对水的过滤性能，大大的提高过滤的效果。
本发明中所述絮凝系统中设有箱体，所述箱体中设有絮凝单元，所述箱体上设有进水口，所述絮凝单元的设置，能够对水中的杂质进行吸附，像雪球一样越滚越大，吸附的杂质也越来越多。
本发明中所述反渗透系统中设有支撑膜、浓水通道和纯水通道，所述浓水通道设于纯水通道的外侧，所述支撑膜和浓水通道之间设有过滤层，该反渗透系统不仅能够对水实现浓度差的反渗，过滤层的设置，对其进行又一次的过滤，让其实现多重的过滤，对水起到了进一步的过滤效果。
本发明中所述浓水通道和纯水通道之间设有净化层，净化层的设置对水进行净化，减少水中杂质与细菌，进一步提高其处理的效果。
本发明中所述箱体上设有用于运输絮凝物的通道，所述通道的上方设有絮凝物加工机构，所述絮凝物加工机构中设有一组原料箱，反应机构和储料箱，所述原料箱通过供料管道与反应机构的输入端连接，所述反应机构的输出端通过出料管道与储料箱连接，能够根据不同批次水的实际情况，采用合适的絮凝物对水中杂质进行处理，大大的提高其处理的合理性和科学性，同时也让其实现了完全的智能化。
本发明中所述供料管道和出料管道上均设有用于控制分量的电磁阀，所述电磁阀与控制装置连接，电磁阀的设置，能够大大的提高其絮凝物配比的精准性。
本发明中所述预处理系统中设有过滤网和过滤器，所述过滤网设于原水箱的进水口和出水口，所述过滤器设于原水箱中，对原水箱中的水进行粗、细过滤，能够有效的减少后续加工步骤的过滤时间和资源的投入。
本发明中所述第二反渗透系统中反透膜的密度大于第一反渗透系统中反透膜的密度，实现梯度式过滤。
本发明中所述控制装置中设有预处理控制模块、絮凝控制模块、反渗透控制模块、检测控制模块和控制器模块，所述絮凝控制模块中设有絮凝控制单元和絮凝物生产控制单元，所述反渗透控制模块中设有第一反渗透控制单元和第二反渗透控制单元，所述预处理控制模块与预处理系统连接，所述絮凝控制模块与絮凝系统连接，所述第一反渗透控制单元和第二反渗透控制单元分别与第一反渗透系统和第二反渗透系统连接，所述絮凝物生产控制单元与絮凝物加工机构连接，所述反渗透控制模块与反渗透系统连接，所述检测控制模块与水质检测装置连接，所述预处理控制模块、絮凝控制模块、反渗透控制模块以及检测控制模块均与控制器模块连接。
本发明中所述的一种带有水质检测功能高效智能化水处理设备的工作方法，具体的工作方法如下：
(1)：首先工作人员打开总的开关，让水进入原水箱，在水进入原水箱时，通过预处理系统进行先过滤;
(2)：当水流出原水箱时，再通过预处理系统进行二次过滤;
(3)：然后控制器模块通过检测控制模块命令水质检测装置进行水质检测;
(4)：然后控制器模块将会通过反渗透控制模块命令第一反渗透控制单元控制第一反渗透系统开始工作;
(5)：控制器模块将通过絮凝控制模块控制絮凝系统开始工作，水从第一反渗透系统出来后，经过絮凝系统中的箱体，然后通过絮凝单元对水中的杂质进行絮凝沉淀;
(6)：经过絮凝沉淀后的水再进入第二反渗透系统对被过滤后的水进行反渗透，对水进行进一步的处理，然后将处理后最终的纯水和高浓度水排到指定的地方即可;
(7)：在上述絮凝系统工作的过程中，然后控制器模块会根据水质检测装置的结果，来确定其絮凝系统中絮凝物的浓度和各成分所需的分量;
(8)：然后絮凝控制模块中的絮凝物生产控制单元将命令絮凝物加工机构开始工作，即原料箱通过供料管道将各成分需要的分量输送至反应机构中进行反应，待其反应好后，再通过出料管道将反应后的絮凝物输送至储料箱中即可。
上述技术方案可以看出，本发明具有如下有益效果：
1、本发明中所述带有水质检测功能高效智能化水处理设备的工作方法的工作方法，通过原水箱中进、出口的预处理中过滤网和过滤器实现多次预处理，有效减少一部分水质的杂质，再通过检测控制模块命令水质检测装置进行水质检测，然后经过第一反渗透膜进行第一次反渗透处理，然后控制器模块根据水质检测的结果，通过絮凝物加工机构加工出合适的絮凝物，通过絮凝物对经过初步过滤的水进行杂质吸附积聚，然后再经过第二次反渗透膜对经过絮凝除杂的水进行第二次反渗透处理，从而让其实现多重过滤和处理，且对水质的分析，根据不同水质采用不同的絮凝物，也大大的提高了该设备处理的合理性和科学性，也能够大大的提高其处理的效果，进而让其更好的满足企业生产的需求。
2、本发明中所述反渗透系统中设有支撑膜、浓水通道和纯水通道，所述浓水通道设于纯水通道的外侧，所述支撑膜和浓水通道之间设有过滤层，该反渗透系统不仅能够对水实现浓度差的反渗，过滤层的设置，对其进行又一次的过滤，让其实现多重的过滤，对水起到了进一步的过滤效果;所述浓水通道和纯水通道之间设有净化层，净化层的设置对水进行净化，减少水中杂质与细菌，进一步提高其处理的效果。
