申请日2017.06.20
公开(公告)日2017.10.17
IPC分类号B01D21/02
摘要
本发明提供了一种折伞式活性污泥沉淀器，包括：倒置且悬浮于水中的伞骨架;其中，伞骨架包括主轴、外壁骨架、导流罩骨架和滑块，所述滑块设在所述主轴上，与所述导流罩骨架相连，所述导流罩骨架与所述外壁骨架通过第一转轴相连，所述外壁骨架与所述主轴通过第二转轴相连;在所述外壁骨架和所述导流罩骨架的表面均设有外壁面料。本发明的折伞式活性污泥沉淀器，采用伞型结构，使用时推动主轴上的滑块，带动伞骨架及外壁面料张开，形成沉淀装置，待不用时，可以将滑块上移，使伞型装置整体闭合，便于存放或运输。

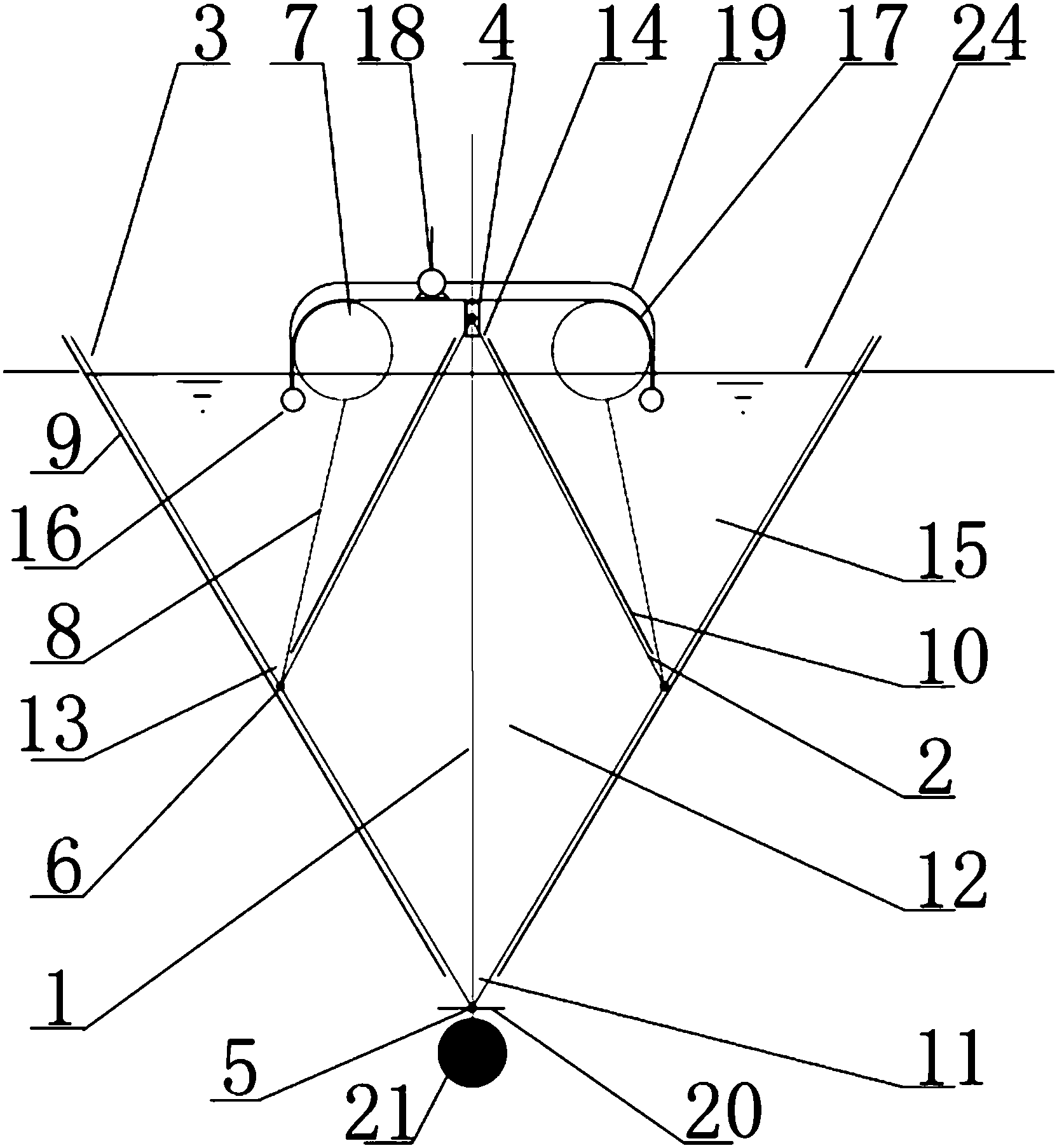

摘要附图
权利要求书
1.一种折伞式活性污泥沉淀器，其特征在于，包括：倒置且悬浮于水中的伞骨架;其中，伞骨架包括主轴、外壁骨架、导流罩骨架和滑块，所述滑块设在所述主轴上，与所述导流罩骨架相连，所述导流罩骨架与所述外壁骨架通过第一转轴相连，所述外壁骨架与所述主轴通过第二转轴相连;在所述外壁骨架和所述导流罩骨架的表面均设有外壁面料。
2.根据权利要求1所述的折伞式活性污泥沉淀器，其特征在于，还包括置于水面上的浮筒，所述浮筒与所述伞骨架相连。
3.根据权利要求1所述的折伞式活性污泥沉淀器，其特征在于，还包括第一底进水口、第二底进水口和出气口;
所述第一底进水口设于所述折伞式活性污泥沉淀器的底端，所述第二底进水口设于所述导流罩骨架与所述外壁骨架以及水平面所形成的第一沉淀区的底端，所述出气口设于所述导流罩骨架与所述外壁骨架以及所述折伞式活性污泥沉淀器的底端所形成的第二沉淀区的顶端。
4.根据权利要求1所述的折伞式活性污泥沉淀器，其特征在于，所述外壁面料远离水平面的一端均设有开口，设置在所述导流罩骨架表面的外壁面料与所述主轴的连接端设有开口。
5.根据权利要求1-4中任一项所述的折伞式活性污泥沉淀器，其特征在于，还包括设于所述导流罩骨架与所述外壁骨架以及水平面形成的第一沉淀区中的出水穿孔管。
6.根据权利要求2所述的折伞式活性污泥沉淀器，其特征在于，还包括设于导流罩骨架与外壁骨架以及水平面形成的第一沉淀区中的出水穿孔管，所述出水穿孔管由排水导管连接到排水装置上。
7.根据权利要求6所述的折伞式活性污泥沉淀器，其特征在于，所述出水穿孔管悬吊于所述浮筒上，所述排水导管与所述排水装置设于所述浮筒上。
8.根据权利要求4所述的折伞式活性污泥沉淀器，其特征在于，所述外壁骨架远离水平面的开口下方设有挡气板。
9.根据权利要求1-4中任一项所述的折伞式活性污泥沉淀器，其特征在于，在所述伞骨架的下方设置稳定重锤。
10.根据权利要求1-4中任一项所述的折伞式活性污泥沉淀器，其特征在于，所述水为含有曝气设备的生化池中的水。
说明书
一种折伞式活性污泥沉淀器
技术领域
本发明涉及污水处理技术领域，更具体地，涉及一种折伞式活性污泥沉淀器。
背景技术
活性污泥是微生物群体及它们所依附的有机物质和无机物质的总称，活性污泥是一种好氧生物处理方法，他们对污水长时间曝气会产生污泥，同时水质会得到明显的改善，该方法主要用来处理污废水。在污水处理系统中通常会使用到沉淀池，其作用是通过重力作用，使经过好氧生物的生化处理后的泥水混合物在沉淀中进行泥水分离，沉淀上清液排出处理系统。
目前，生化处理系统中通常设置二沉池(即二次沉淀池)，使经过曝气池曝气处理过后的活性污泥在二沉池中沉淀，沉淀后分离形成位于上部的上清液层和位于下部的污染层，其中，上清液层因而变得干净卫生，位于下部的污染层通过外回流污泥泵回流至生化池中。这种利用二沉池处理有机污水的方法，虽然可以较好的处理有机污水，并对活性污泥进行回收利用，但是二沉池需要进行泥水分离外，还进行污泥浓缩，由于水量和水质的变化，还要暂时储存污泥，所以实际需要的池面积大于只进行泥水分离所需的池面积，具有二沉池及外回流污泥泵的活性污泥系统占用空间较大，不易存放和运输，也不便于安装和拆卸，同时该系统的建设和运营成本较高。
发明内容
本发明提供一种克服上述问题或者至少部分地解决上述问题的一种折伞式活性污泥沉淀器，包括：
倒置于水面下的伞骨架;其中，伞骨架包括主轴、外壁骨架、导流罩骨架和滑块，所述滑块设在所述主轴上，与所述导流罩骨架相连，所述导流罩骨架与所述外壁骨架通过第一转轴相连，所述外壁骨架与所述主轴通过第二转轴相连;在所述外壁骨架和所述导流罩骨架的表面均设有外壁面料。
其中，该折伞式活性污泥沉淀器还包括置于水面上的浮筒，所述浮筒与所述伞骨架相连。
其中，该折伞式活性污泥沉淀器还包括第一底进水口、第二底进水口和出气口;
所述第一底进水口设于所述折伞式活性污泥沉淀器的底端，所述第二底进水口设于所述导流罩骨架与所述外壁骨架以及水面所形成的第一沉淀区的底端，所述出气口设于所述导流罩骨架与所述外壁骨架以及所述折伞式活性污泥沉淀器的底端所形成的第二沉淀区的顶端。
优选地，所述第一底进水口下方设有挡气板。
其中，所述外壁面料远离水面的一端均设有开口，设置在所述导流罩骨架表面的外壁面料与所述主轴的连接端设有开口。
其中，该折伞式活性污泥沉淀器还包括设于所述导流罩骨架与所述外壁骨架以及水面形成的第一沉淀区中的出水穿孔管。
其中，所述出水穿孔管由排水导管连接到排水装置上。
优选地，所述出水穿孔管悬吊于所述浮筒上，所述排水导管与所述排水装置设于所述浮筒上。
优选地，所述外壁骨架远离水面的开口下方设有挡气板。
其中，优选在所述伞骨架的下方设置稳定重锤。
优选地，本发明的水面为生化池的水面，进一步优选为含有曝气设备的生化池中的水。
本发明提出的折伞式活性污泥沉淀器，采用伞型结构，使用时推动主轴上的滑块，带动伞骨架及外壁面料张开，形成沉淀装置，待不用时，可以将滑块上移，使伞型装置整体闭合，便于存放或运输。本发明的沉淀器可以整体用浮筒悬挂，悬浮于水面，其出水装置也可以悬挂于浮筒上，整体与生化池没有连接，因而便于安装和拆卸，尤其适用于在已有的生化池中带水施工。
