申请日2017.06.30
公开(公告)日2017.09.26
IPC分类号E03B7/04; E03B7/07; E03C1/122
摘要
本发明公开了一种卫生间废水循环系统，包括洗手池、排水管、废水箱、出水管、抽水泵、马桶水箱，所述排水管包括第一排水管和第二排水管，第一排水管连接地漏，第二排水管连接废水箱;所述出水管的一端连接废水箱，另一端连接抽水泵，抽水泵连接马桶水箱;各排水管和出水管上设有电动水阀，并可通过单片机控制开关。本发明提供的卫生间废水循环系统，根据对废水箱内水位线的监测，控制废水箱内的水量，防止废水溢出;通过该循环系统，将水池内废水转移至马桶水箱，实现废水再利用。
权利要求书
1.一种卫生间废水循环系统，其特征在于：包括洗手池、排水管、废水箱、出水管、抽水泵、马桶水箱，所述排水管包括第一排水管和第二排水管，第一排水管连接地漏，第二排水管连接废水箱;所述出水管的一端连接废水箱，另一端连接抽水泵，抽水泵连接马桶水箱;所述废水箱内安装有水位监测装置，所述第一排水管上设有第一水阀，第二排水管上设有第二水阀，所述出水管上靠近马桶水箱的一端设有第三水阀;所述循环系统还包括水阀控制器，水位监测装置与水阀控制器的输入端连接，第一水阀、第二水阀、第三水阀与水阀控制器的输出端连接。
2.根据权利要求1所述的卫生间废水循环系统，其特征在于：所述水阀控制器为基于单片机的控制器。
3.根据权利要求1所述的卫生间废水循环系统，其特征在于：所述第一水阀、第二水阀、第三水阀均为电动水阀。
4.根据权利要求1所述的卫生间废水循环系统，其特征在于：所述水位监测装置包括红外发射器、红外接收器和浮木，所述废水箱设有高水位线和低水位线，在高水位线处水箱的两侧分别设有红外发射器和红外接收器;在低水位线处水箱的两侧分别设有红外发射器和红外接收器。
5.根据权利要求4所述的卫生间废水循环系统，其特征在于：所述高水位线处的红外接收器与低水位处的红外接收器分别与水阀控制器的输入端连接。
6.根据权利要求1所述的卫生间废水循环系统，其特征在于：所述废水箱与出水管连接处安装有过滤网。
说明书
一种卫生间废水循环系统
技术领域
本发明涉及一种卫生间废水循环系统，属于水循环利用技术领域。
背景技术
水资源是人类赖以生存、必不可少的资源，但是现在由于过度采集、人为污染等因素，可供人类使用的淡水资源越来越少，而人们节约用水的意识还不够强烈，生活中很多情况下水都没有得到充分利用，比如我们洗手、洗脸或洗衣服的水仍然可以二次利用，因此设计一种可存储这些生活废水并给予二次使用的设备非常有必要。
发明内容
目的：为了克服现有技术中存在的不足，本发明提供一种卫生间废水循环系统。
技术方案：为解决上述技术问题，本发明采用的技术方案为：

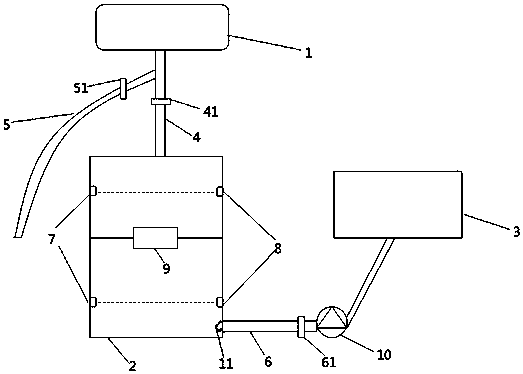

一种卫生间废水循环系统，包括洗手池、排水管、废水箱、出水管、抽水泵、马桶水箱，所述排水管包括第一排水管和第二排水管，第一排水管连接地漏，第二排水管连接废水箱;所述出水管的一端连接废水箱，另一端连接抽水泵，抽水泵连接马桶水箱;所述废水箱内安装有水位监测装置，所述第一排水管上设有第一水阀，第二排水管上设有第二水阀，所述出水管上靠近马桶水箱的一端设有第三水阀;所述循环系统还包括水阀控制器，水位监测装置与水阀控制器的输入端连接，第一水阀、第二水阀、第三水阀与水阀控制器的输出端连接。
进一步地，所述水阀控制器为基于单片机的控制器。
进一步地，所述第一水阀、第二水阀、第三水阀均为电动水阀。
进一步地，所述水位监测装置包括红外发射器、红外接收器和浮木，所述废水箱设有高水位线和低水位线，在高水位线处水箱的两侧分别设有红外发射器和红外接收器;在低水位线处水箱的两侧分别设有红外发射器和红外接收器。
进一步地，所述高水位线处的红外接收器与低水位处的红外接收器分别与水阀控制器的输入端连接。
进一步地，所述废水箱与出水管连接处安装有过滤网。
有益效果：本发明提供的卫生间废水循环系统，将洗手池内流出的废水收集与废水箱内，并通过抽水泵接入马桶水箱，实现废水的二次利用;同时水箱内安装了水位监测装置，各排水管和出水管上安装了电动水阀，单片机接收水位信息，然后控制排水管和出水管水阀，防止废水箱内的水溢出，在节约用水的同时保障人们的正常用水。
