申请日2017.06.15
公开(公告)日2017.09.08
IPC分类号C02F9/04
摘要
本发明公开了一种具有自清洁的污水处理装置，包括污水进口、处理槽、出水口、操作箱、污泥排放口、底座、化学剂投放口、清水进水口、氯气进口、污泥仓、搅泥机、中和反应仓、清水仓、药物拦网、氯气发生器、气体进口、氯酸钠仓和盐酸仓。本发明的有益效果是：通过在处理槽第一个仓内安装一个搅泥机可以使该污水处理装置中的污泥或者大块颗粒物体被清扫出来，化学中和反应仓内底部设置一个药物拦网，可以拦住投放口投放的化学药品，当需要清理仓内的化学药品使将网提起来就把所有废料清理出处理槽，在整体结构一侧另外设置一个氯气发生装置可以有效的添加氯气。装置具有智能一体化处理污水的特点。

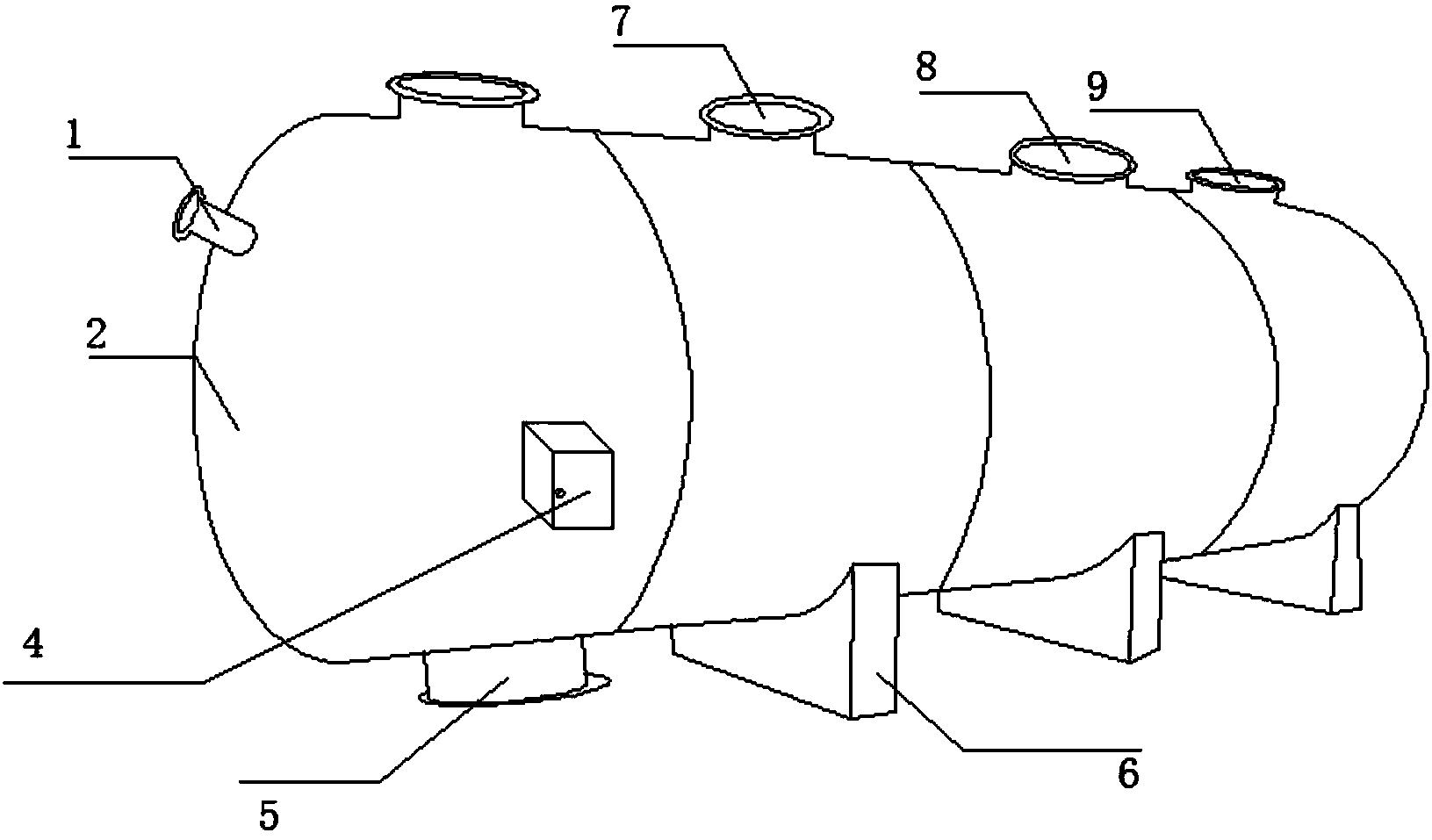

摘要附图
权利要求书
1.一种具有自清洁的污水处理装置，包括污水进口(1)、处理槽(2)、出水口(3)、底座(6)和氯气发生器(15)，其特征在于：所述处理槽(2)外壁设置操作箱(4)，所述处理槽(2)下方设置污泥排放口(5)，所述处理槽(2)上方设置化学剂投放口(7)、清水进口(8)以及氯气进口(9)，所述处理槽(2)内设置污泥仓(10)，所述污泥仓(10)内设置搅泥机(11)，所述污泥仓(10)一侧设置中和反应仓(12)，所述中和反应仓(12)一侧设置清水仓(13)，所述氯气发生器(15)一侧设置盐酸仓(18)，所述氯气发生器(15)另一侧设置氯酸钠仓(17)，所述盐酸仓(18)和所述氯酸钠仓(17)上均设置气体进口(16)。
2.根据权利要求1所述的一种具有自清洁的污水处理装置，其特征在于：所述中和反应仓(12)内安装药物拦网(14)。
3.根据权利要求1所述的一种具有自清洁的污水处理装置，其特征在于：所述氯气发生器(15)与所述处理槽(2)之间通过管道相连。
4.根据权利要求1所述的一种具有自清洁的污水处理装置，其特征在于：所述搅泥机(11)与操作箱(4)之间呈电性连接。
5.根据权利要求1所述的一种具有自清洁的污水处理装置，其特征在于：所述搅泥机(11)的搅面为圆弧形状。
6.根据权利要求1所述的一种具有自清洁的污水处理装置，其特征在于：所述清水仓(13)位于所述处理槽(2)的中部。
说明书
一种具有自清洁的污水处理装置
技术领域
本发明涉及一种污水处理装置，具体为一种具有自清洁的污水处理装置，属于环境保护应用领域。
背景技术
水是生命的源泉。目前世界上一个突出的问题是“水脏了”。即各种水源都遭到不同程度的污染。受污染的脏水严重威胁着人类及各种生物的安全。尽管人们可以通过各种不同的方法，来确保平时饮用水的清洁卫生，但恐怕无法保证我们天天食用的那些食物不受脏水的污染。
但是现有的污水处理装置需要很大的人力来进行维护，比如淤泥或者污泥多了需要人工来清理，浪费了大量的人力资源并且污泥比较脏，很少有人愿意做，装置的消毒仓采用氯气消毒的话还需要人工定时去加气，并不方便，现有的污水处理并不智能。因此，针对上述问题提出一种具有自清洁的污水处理装置。
发明内容
本发明的目的就在于为了解决上述问题而提供一种具有自清洁的污水处理装置。
本发明通过以下技术方案来实现上述目的，一种具有自清洁的污水处理装置，包括污水进口、处理槽、出水口、底座和氯气发生器，所述处理槽外壁设置操作箱，所述处理槽下方设置污泥排放口，所述处理槽上方设置化学剂投放口、清水进口以及氯气进口，所述处理槽内设置污泥仓，所述污泥仓内设置搅泥机，所述污泥仓一侧设置中和反应仓，所述中和反应仓一侧设置清水仓，所述氯气发生器一侧设置盐酸仓，所述氯气发生器另一侧设置氯酸钠仓，所述盐酸仓和所述氯酸钠仓上均设置气体进口。
优选的，为了使投放的化学药剂能方便的清理出该装置，所述中和反应仓内安装药物拦网。
优选的，为了使氯气可以随时随地的添加到所述处理槽中，而且能智能的控制氯气的进入，所述氯气发生器与所述处理槽之间通过管道相连。
优选的，为了使所述处理槽沉淀的污泥或者大块颗粒可以全自动的清理出仓外，所述搅泥机与操作箱之间呈电性连接。
优选的，为了使所述搅泥机与污泥的接触面增大，搅出更多的污泥，所述搅泥机的搅面为圆弧形状。
优选的，为了使冲洗所述处理槽的清水经过的管道最少，减少该装置的成本，所述清水仓位于所述处理槽的中部。
本发明的有益效果是：通过在处理槽第一个仓内安装一个搅泥机可以使该污水处理装置中的污泥或者大块颗粒物体被清扫出来，而且搅泥机的搅泥部分设置成一个弧形跟处理槽内壁的弧形相同，可以增大二者接触面积，将污泥尽可能清理干净，化学中和反应仓内底部设置一个药物拦网，可以拦住投放口投放的化学药品，当需要清理仓内的化学药品使将网提起来就把所有废料清理出处理槽，在整体结构一侧另外设置一个氯气发生装置可以有效的添加氯气。装置具有智能一体化处理污水的特点。
