申请日2017.07.03
公开(公告)日2017.09.22
IPC分类号C02F9/10
摘要
本发明公开了一种生活饮用水处理装置，包括沉淀池、粗过滤器、多介质过滤器、煮沸装置、冷凝器、活性炭过滤器、消毒池、膜分离器和高压泵，沉淀池通过管道与粗过滤器连接，多介质过滤器通过管道和所粗过滤器与煮沸装置连接，煮沸装置通过管道与冷凝器连接，活性炭过滤器通过管道和所粗冷凝器与消毒池连接，消毒池通过管道连接膜分离器，膜分离器通过管道连接高压泵。本发明通过沉淀池、粗过滤器和多介质过滤器进行初步过滤，再经过活性炭过滤器、消毒池和膜分离器对水中的化学成分和病源微生物进行深层次的处理，经过两级净化，可将河水、地下水等水源过滤为可饮用的生活饮用水，提高了生活饮用水的质量，给人们带来健康的饮用水。

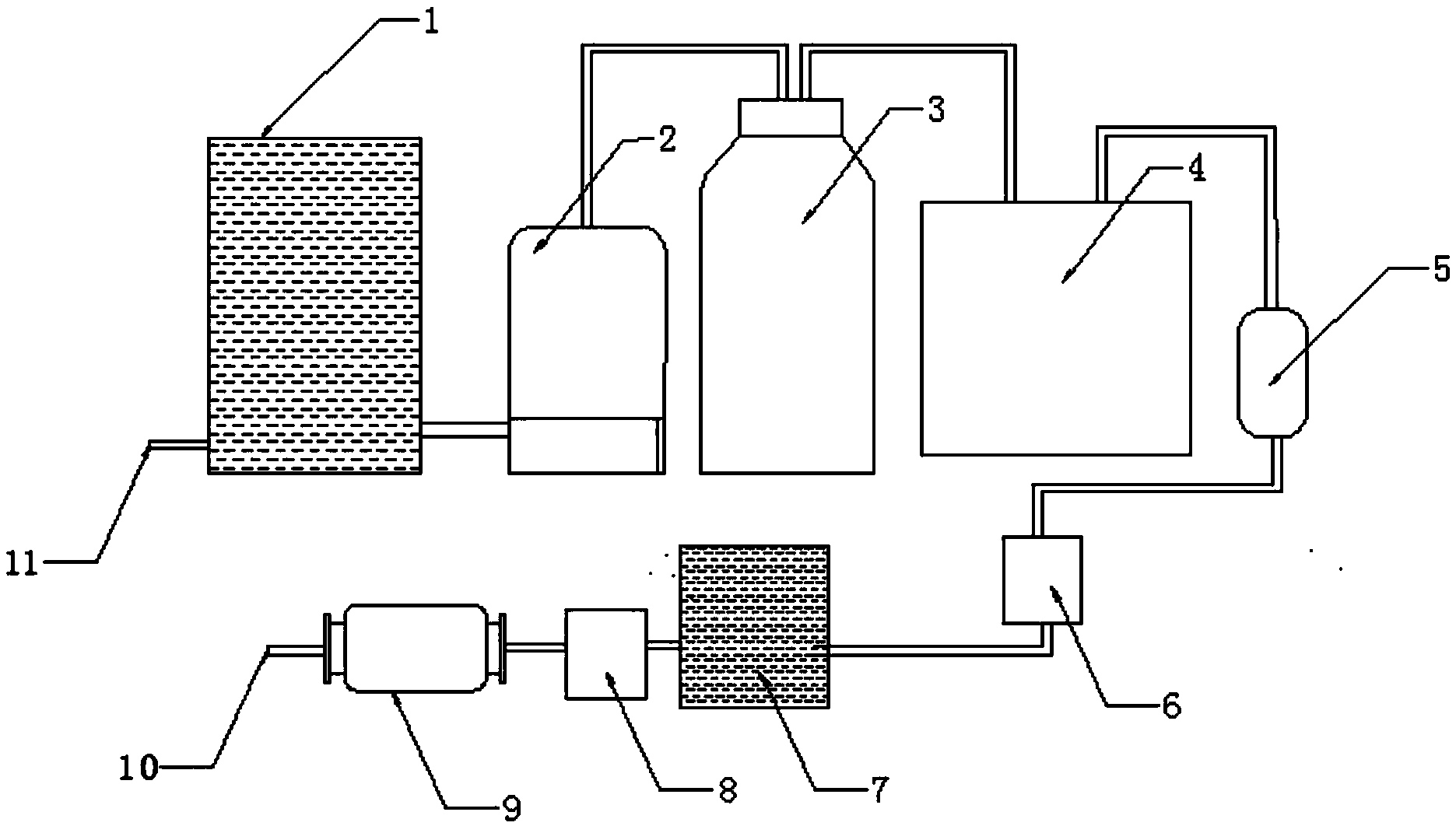

摘要附图
CN107188356A[中文]
权利要求书
1.一种生活饮用水处理装置，包括沉淀池(1)、粗过滤器(2)、多介质过滤器(3)、煮沸装置(4)、冷凝器(5)、活性炭过滤器(6)、消毒池(7)、膜分离器(8)和高压泵(9)，其特征在于，所述沉淀池(1)通过管道与所述粗过滤器(2)连接，所述多介质过滤器(3)通过管道和所粗过滤器(2)与所述煮沸装置(4)连接，所述煮沸装置(4)通过管道与所述冷凝器(5)连接，所述活性炭过滤器(6)通过管道和所述冷凝器(5)与所述消毒池(7)连接，所述消毒池(7)通过管道连接膜分离器(8)，所述膜分离器(8)通过管道连接高压泵(9)，所述沉淀池(1)的一端设有入水口(11)，所述高压泵(9)的一端设有出水口(10)。
2.根据权利要求1所述的一种生活饮用水处理装置，其特征在于，所述粗过滤器(2)内设有多个过滤层，所述粗过滤器(2)一端设有滤渣出口。
3.根据权利要求1所述的一种生活饮用水处理装置，其特征在于，所述入水口(11)与水源相连，所述出水口(10)连接各个用水点。
4.根据权利要求1所述的一种生活饮用水处理装置，其特征在于，所述煮沸装置(4)内设有加热器，所述冷凝器(5)上设有冷凝容器。
5.根据权利要求1所述的一种生活饮用水处理装置，其特征在于，所述膜分离器(8)的膜为中空纤维膜。
说明书
一种生活饮用水处理装置
技术领域
本发明涉及一种水处理装置,特别涉及一种生活饮用水处理装置，属于饮用水处理工艺技术领域。
背景技术
水是生命之源，人们生存在地球上离不开水。人体重量的65%-70%是水，水是人类赖以生存的最重要的物质。随着大工业的发展，环境逐渐恶化，水质受到了诸多污染，其生理功能退化，人们长期饮用这些水，参与人体内的生物化学作用就会变弱。
随着国民生活水平的提高，人们对饮用水质的要求也越来越高，但由于工业废水的大量排放及农业药剂的大量使用，对水源的污染日益严重，使其水质成分更加复杂。加上多数自来水厂仍是传统的常规处理工艺，难以去除这些污染物质。所以使饮用水的水质面临一些新的问题，其突出表现是水中化学成分的数量急剧增加，病源微生物的种类明显增多。为了减少饮用水中的化学成分和病源微生物，提高饮用水的水质，本发明提供了一种生活饮用水处理装置。
发明内容
本发明提出了一种生活饮用水处理装置，解决了饮用水中的化学成分和病源微生物的问题，通过沉淀池、粗过滤器、多介质过滤器、煮沸装置、冷凝器、活性炭过滤器、消毒池、膜分离器几个过滤消毒过程，减少饮用水中的化学成分和病源微生物，提高了生活饮用水的质量，给人们带来健康的饮用水。
为了解决上述技术问题，本发明提供了如下的技术方案：
一种生活饮用水处理装置，包括沉淀池、粗过滤器、多介质过滤器、煮沸装置、冷凝器、活性炭过滤器、消毒池、膜分离器和高压泵，沉淀池通过管道与粗过滤器连接，多介质过滤器通过管道和过滤器与煮沸装置连接，煮沸装置通过管道与冷凝器连接，活性炭过滤器通过管道和所粗冷凝器与消毒池连接，消毒池通过管道连接膜分离器，膜分离器通过管道连接高压泵，沉淀池的一端设有入水口，高压泵的一端设有出水口。
作为本发明的一种优选技术方案，粗过滤器内设有多个过滤层，粗过滤器一端设有滤渣出口。
作为本发明的一种优选技术方案，入水口与水源相连，出水口连接各个用水点。
作为本发明的一种优选技术方案，煮沸装置内设有加热器，冷凝器上设有冷凝容器。
作为本发明的一种优选技术方案，膜分离器的膜为中空纤维膜。
本发明所达到的有益效果是：本发明提供了一种生活饮用水处理装置，通过沉淀池、粗过滤器和多介质过滤器进行初步过滤，对水中的杂质进行清除，再通过煮沸装置和冷凝器，对水进行高温处理，杀死病源微生物;对生活饮用水初步处理后，水中难免还存在化学成分和病源微生物，再经过活性炭过滤器、消毒池和膜分离器对水中的化学成分和病源微生物进行深层次的处理;本发明采用两级净化，可将河水、地下水等水源过滤为可饮用的生活饮用水，减少饮用水中的化学成分和病源微生物，提高了生活饮用水的质量，给人们带来健康的饮用水。
