申请日2017.06.29
公开(公告)日2017.08.29
IPC分类号C02F1/04
摘要
本发明公开了一种具有缓冲装置的废水处理系统及其废水处理方法，涉及废水处理领域。所述系统包括按序顺次连通废水预处理装置、蒸发器、循环结晶器、晶体过滤装置和脱水装置，还包括一级缓冲装置和二级缓冲装置，一级缓冲装置一端与循环结晶器双向连通，另一端与蒸发器连接;二级缓冲装置与循环结晶器双向连通。所述方法：启动除一级缓冲装置和二级缓冲装置外的废水处理系统，待进入到稳定蒸发阶段时，在循环结晶器中进行波动式结晶，当循环结晶器内的溶液特征值达到预设结晶阈值时，浓缩后的液体由循环结晶器依次进入到晶体过滤装置、脱水装置生成结晶盐析出。本发明实现了高浓度废水的运行时间占比降低，减少堵管，提高装置的运行效率。
权利要求书
1.一种具有缓冲装置的废水处理系统，其特征在于，所述系统包括：废水预处理装置、蒸发器、循环结晶器、晶体过滤装置、脱水装置、一级缓冲装置和二级缓冲装置;
所述废水预处理装置、所述蒸发器、所述循环结晶器、所述晶体过滤装置、所述脱水装置按序顺次连通;
所述一级缓冲装置一端与所述循环结晶器双向连通，另一端与所述蒸发器连接;所述二级缓冲装置与所述循环结晶器双向连通;
所述一级缓冲装置和所述二级缓冲装置均包括多个缓冲器，每个缓冲器中设置与液位相关的检测元件，所述循环结晶器中设置与浓度相关的检测元件;
所述系统还包括控制器，所述控制器与所述系统的中央控制器数据通信连接，所述控制器还分别与与液位相关的检测元件和与浓度相关的检测元件连接。
2.根据权利要求1所述具有缓冲装置的废水处理系统，其特征在于，所述循环结晶器的出口和入口、所述一级缓冲装置的第一开口和第二开口、所述二级缓冲装置出口和入口、每个缓冲器的出入口均设置与所述控制器且控制缓冲装置内液体流向的动力连接装置。
3.根据权利要求1所述具有缓冲装置的废水处理系统，其特征在于，所述与液位相关的检测元件包括液位传感器;所述与浓度相关的检测元件为密度传感器、电导率仪和浊度传感器中的一种或多种。
4.根据权利要求1所述具有缓冲装置的废水处理系统，其特征在于，所述缓冲器的主体结构为罐状结构，所述罐状结构上开设观察口且所述罐状结构内设置搅拌装置。
5.根据权利要求1所述具有缓冲装置的废水处理系统，其特征在于，所述一级缓冲装置一端与所述循环结晶器双向连通，另一端与所述蒸发器连接，具体为：
所述蒸发器的出口与所述一级缓冲装置的第一开口连接，所述循环结晶器的第一分支口与所述一级缓冲装置的第二开口连接;
所述二级缓冲装置与所述循环结晶器双向连通，具体为：
所述循环结晶器的第二分支口还连接所述二级缓冲装置的入口，所述二级缓冲装置的出口与所述循环结晶器的入口连接。
6.一种依据如权利要求1-5任意一项所述具有缓冲装置的废水处理系统的废水处理方法，其特征在于，所述方法包括：
S1，启动除一级缓冲装置和二级缓冲装置外的废水处理系统，待进入到稳定蒸发阶段时，进入S2;
S2，在循环结晶器进行结晶过程中，存在以下一种或几种工况：
工况一、当循环结晶器内的溶液特征值>预设阈值K时，控制一级缓冲装置内的液体流向循环结晶器;
工况二、当循环结晶器内的溶液特征值<预设阈值K时，控制循环结晶器内的液体流向一级缓冲装置;
工况三、当循环结晶器内的溶液特征值>预设阈值M时，控制循环结晶器内的液体流向二级缓冲装置;
工况四、当循环结晶器内的溶液特征值<预设阈值M时，控制循环结晶器内的液体流向二级缓冲装置;
S3，当循环结晶器内的溶液特征值达到预设结晶阈值时，开启循环结晶器的出口，浓缩后的液体由循环结晶器依次进入到晶体过滤装置、脱水装置生成结晶盐析出。
7.根权利要求6所述废水处理方法，其特征在于，在步骤S1与步骤S2之间，还存在以下步骤：控制蒸发器中的液体流向一级缓冲装置，直至一级缓冲装置内的液体特征值达到预设低阈值为止。
8.根权利要求7所述废水处理方法，其特征在于，在工况一之后，还包括以下步骤：控制蒸发器中的液体流向一级缓冲装置，直至一级缓冲装置内的液体特征值达到预设低阈值为止。
9.根权利要求7所述废水处理方法，其特征在于，在工况二中，当循环结晶器内的液体流向一级缓冲装置，且直至一级缓冲装置内的液体特征值液体总量达到预设高阈值为止。
说明书
一种具有缓冲装置的废水处理系统及其废水处理方法
技术领域
本发明涉及废水处理领域，尤其涉及一种具有缓冲装置的废水处理系统及其废水处理方法。
背景技术
目前，通用的废水处理系统包括预处理子系统、降膜蒸发器、强制循环结晶器、晶体过滤子系统和离心脱水子系统。其中，因结晶器结晶的粒径大小不一且不稳定，故很难精确制定晶体在结晶器的停留时间。另外，由于结晶器内易形成大块盐，故在实际运行中经常会发生堵管现象。而，堵管造成整个废水处理系统的处理效率降低、能耗升高，不利于节能减排。
发明内容
本发明的目的在于提供一种具有缓冲装置的废水处理系统及其废水处理方法，从而解决现有技术中存在的前述问题。

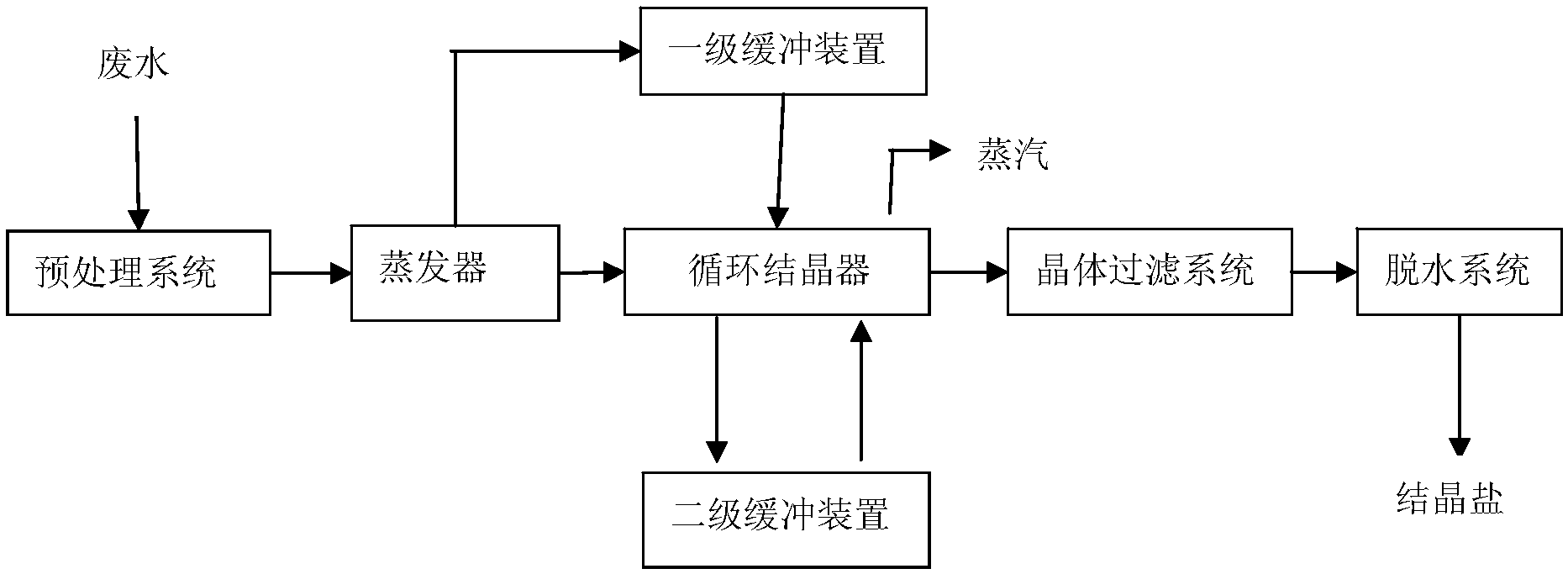

为了实现上述目的，本发明所述具有缓冲装置的废水处理系统，所述系统包括：废水预处理装置、蒸发器、循环结晶器、晶体过滤装置、脱水装置、一级缓冲装置和二级缓冲装置;所述废水预处理装置、所述蒸发器、所述循环结晶器、所述晶体过滤装置、所述脱水装置按序顺次连通;所述一级缓冲装置一端与所述循环结晶器双向连通，另一端与所述蒸发器连接;所述二级缓冲装置与所述循环结晶器双向连通;所述一级缓冲装置和所述二级缓冲装置均包括多个缓冲器，每个缓冲器中设置与液位相关的检测元件，所述循环结晶器中设置与浓度相关的检测元件;所述系统还包括控制器，所述控制器与所述系统的中央控制器数据通信连接，所述控制器还分别与与液位相关的检测元件和与浓度相关的检测元件连接。
优选地，所述循环结晶器的出口和入口、所述一级缓冲装置的第一开口和第二开口、所述二级缓冲装置出口和入口、每个缓冲器的出入口均设置与所述控制器且控制缓冲装置内液体流向的动力连接装置。
优选地，与液位相关的检测元件包括液位传感器;与所述浓度相关的检测元件为密度传感器、电导率仪和浊度传感器中的一种或多种。
优选地，所述缓冲器的主体结构为罐状结构，所述罐状结构上开设观察口且所述罐状结构内设置搅拌装置。
优选地，所述一级缓冲装置一端与所述循环结晶器双向连通，另一端与所述蒸发器连接，具体为：所述蒸发器的出口与所述一级缓冲装置的第一开口连接，所述循环结晶器的第一分支口与所述一级缓冲装置的第二开口连接;
所述二级缓冲装置与所述循环结晶器双向连通，具体为：所述循环结晶器的第二分支口还连接所述二级缓冲装置的入口，所述二级缓冲装置的出口与所述循环结晶器的入口连接。
本发明所述依据具有缓冲装置的废水处理系统的废水处理方法，所述方法包括：
S1，启动除一级缓冲装置和二级缓冲装置外的废水处理系统，待进入到稳定蒸发阶段时，进入S2;
S2，在循环结晶器进行结晶过程中，存在以下一种或几种工况：
工况一、当循环结晶器内的溶液特征值>预设阈值K时，控制一级缓冲装置内的液体流向循环结晶器;
工况二、当循环结晶器内的溶液特征值<预设阈值K时，控制循环结晶器内的液体流向一级缓冲装置;
工况三、当循环结晶器内的溶液特征值>预设阈值M时，控制循环结晶器内的液体流向二级缓冲装置;
工况四、当循环结晶器内的溶液特征值<预设阈值M时，控制循环结晶器内的液体流向二级缓冲装置;
S3，当循环结晶器内的溶液特征值达到预设结晶阈值时，开启循环结晶器的出口，浓缩后的液体由循环结晶器依次进入到晶体过滤装置、脱水装置生成结晶盐析出。
优选地，在步骤S1与步骤S2之间，还存在以下步骤：控制蒸发器中的液体流向一级缓冲装置，直至一级缓冲装置内的液体特征值达到预设低阈值为止。
更优选地，在工况一之后，还包括以下步骤：控制蒸发器中的液体流向一级缓冲装置，直至一级缓冲装置内的液体特征值达到预设低阈值为止。
更优选地，在工况二中，当循环结晶器内的液体流向一级缓冲装置，且直至一级缓冲装置内的液体特征值液体总量达到预设高阈值为止。
本发明的有益效果是：
本发明所述装置的循环结晶器分别连接晶体过滤装置、一级缓冲装置和二级缓冲装置，两级缓冲装置中的液体根据需要被输送回循环结晶器，然后按需调整强制循环结晶器的工作状态，从而减少循环结晶器中大块盐的产生及挂壁，实现减缓堵管。
本发明实现了高浓度废水的运行时间占比降低，减少堵管，提高装置的运行效率。废水经过本发明所述方法得到较多细致、均匀的晶核，因此，本发明所述方法提高结晶效果、降低能耗。
