申请日2017.05.27
公开(公告)日2017.07.28
IPC分类号C02F3/34; C08G18/69; C08K7/24
摘要
本发明提供了一种利用菌类对污水进行处理的净化结构，包括：球形支架、设置在球形支架内的可降解壳体、细菌培养基和浮力组件，所述浮力组件的材料选择成能够提供浮力以使得负载有所述细菌培养基和所述可降解壳体的所述球形支架漂浮在所述水源中。本发明的方案，由于具有球形支架和浮力组件，使得细菌能够在水源中漂浮以及翻滚的过程中被投放。由于覆盖在细菌培养基外部的可以为可降解壳体，使得细菌在水源中漂浮时能够逐渐被释放，随着壳体的降解，使得细菌逐渐被释放出，由此对水源中的污染物进行逐渐分解。
权利要求书
1.一种利用菌类对污水进行处理的净化结构，其特征在于，包括：
球形支架;
可降解壳体，其设置在所述球形支架内;
细菌培养基，其设置在所述可降解壳体内，用于提供细菌以分解所述水源中的污染物;和
浮力组件，其设置成沿着所述球形支架的周向围绕所述球形支架的外部，所述浮力组件的材料选择成能够提供浮力以使得负载有所述细菌培养基和所述可降解壳体的所述球形支架漂浮在所述水源中。
2.根据权利要求2所述的净化结构，其特征在于，所述浮力组件包括：
囊状浮力元件，其内限定一空间;
所述囊状浮力元件的表面具有多个孔，以使得所述细菌由所述孔溢出并扩散至所述水源中。
3.根据权利要求2所述的净化结构，其特征在于，所述浮力组件还包括：
活性炭颗粒包;和
硅藻土颗粒包。
4.根据权利要求3所述的净化结构，其特征在于，所述浮力组件还包括橡胶泡沫。
5.根据权利要求4所述的净化结构，其特征在于，所述橡胶泡沫包括按以下重量份数计的组分：
端羟基丁腈橡胶，40-50份;
异氰酸酯，35-55份;
催化剂，2-5份;和
泡沫稳定剂3-6份。
6.根据权利要求5所述的净化结构，其特征在于，所述橡胶泡沫还包括按以下重量份数计的组分：
发泡剂，11-15份;
开孔剂，1-5份;和
膨胀石墨10-30份。
7.根据权利要求6所述的净化结构，其特征在于，所述细菌培养基包括：
培养基槽体;和
菌液，其被置入所述培养基槽体中，以制备形成所述细菌;
其中，所述细菌包括有氧固氮菌、球形芽孢杆菌、植物乳杆菌和红螺菌中的任意一种或几种的组合。
8.根据权利要求7所述的净化结构，其特征在于，所述有氧固氮菌、球形芽孢杆菌、植物乳杆菌和红螺菌的重量百分比分别为10-20%、10-20%、20-30%和20-25%。
9.根据权利要求8所述的净化结构，其特征在于，所述可降解壳体的材料为淀粉基塑料。
说明书
一种利用菌类对污水进行处理的净化结构
技术领域
本发明涉及水污染处理技术领域，尤其涉及一种利用菌类对污水进行处理的净化结构。
背景技术
由于长期以来水源保护未受到足够的重视，饮用水源普遍受到污染，在饮用水中发现了种类众多的对人体有毒害的微量有机污染物，如致癌、致畸、致突变物质等和氯化消毒副产物。在这个背景下研发出了臭氧-颗粒活性炭处理工艺，起到了较好的保障饮用水水质的作用。随着水质检测技术的发展，又发现了许多新的水质问题，如贾第虫和隐孢子虫(两虫)问题，水蚤、红虫问题，水的生物稳定性问题、高氨氮含量问题等等。为此，包括我国在内的世界各国都对饮用水制订了更严格的水质卫生标准。臭氧-颗粒活性炭处理工艺对于上述的水质问题，不能取得令人满意的处理效果。例如对“两虫”、水蚤、藻类都不能100%地去除，对高氨氮含量，氨氮含量>2～3mg/l，难于降到水质标准的要求等等。此外，臭氧氧化能生成溴酸盐、甲醛等对人体有较严重毒害作用的氧化副产物，使臭氧的广泛使用受到质疑;还有研究指出，颗粒活性炭的出水中细菌含量显著增多、细菌抗氯性增强，随水流出的细微炭粒会对后续消毒效果产生不利影响。在这个背景下，有待于研发出比臭氧-颗粒活性炭更安全更有效的饮用水深度处理工艺。
目前，在饮用水处理领域，超滤技术受到了极大的关注。超滤能有效的去除水中颗粒物，使出水浊度降低至0.1NTU以下，并能去除大分子有机污染物，几乎100%的截留两虫、水蚤、红虫、藻类、细菌甚至病毒等微生物。但是单独超滤对水中溶解性有机物的去除能力非常有限，尤其是小分子量、易生物降解有机物，超滤几乎不能去除。而这部分小分子量有机物却会引起水的生物稳定性问题，造成细菌在管网内二次繁殖，恶化水质。同时超滤对于氨氮也无法去除。
发明内容

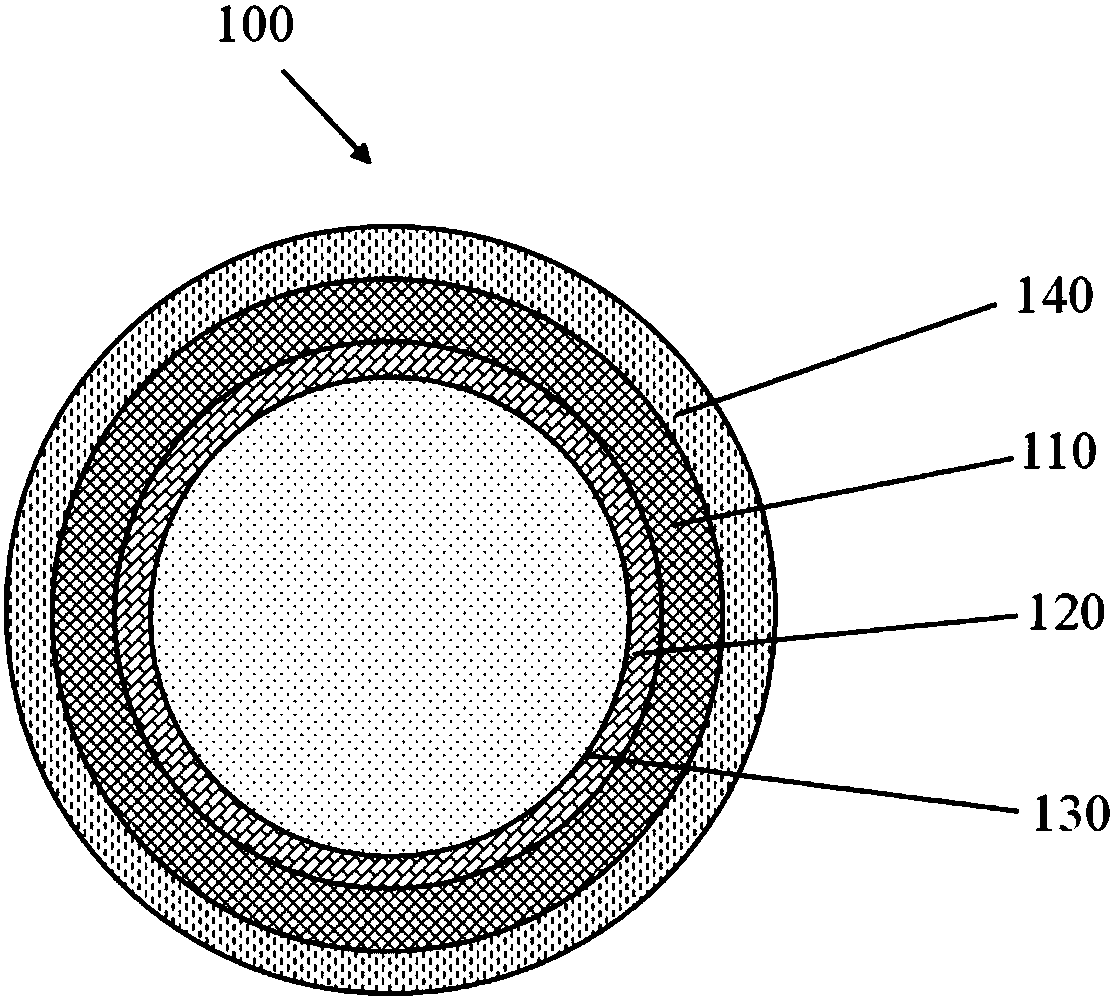

为了解决上述技术问题，本发明提供了一种利用菌类对污水进行处理的净化结构，包括：
球形支架;
可降解壳体，其设置在所述球形支架内;
细菌培养基，其设置在所述可降解壳体内，用于提供细菌以分解所述水源中的污染物;和
浮力组件，其设置成沿着所述球形支架的周向围绕所述球形支架的外部，所述浮力组件的材料选择成能够提供浮力以使得负载有所述细菌培养基和所述可降解壳体的所述球形支架漂浮在所述水源中。
进一步地，所述浮力组件包括：
囊状浮力元件，其内限定一空间;
所述囊状浮力元件的表面具有多个孔，以使得所述细菌由所述孔溢出并扩散至所述水源中。
进一步地，所述浮力组件还包括：
活性炭颗粒包;和
硅藻土颗粒包。
进一步地，所述浮力组件还包括橡胶泡沫。
进一步地，所述橡胶泡沫包括按以下重量份数计的组分：
端羟基丁腈橡胶，40-50份;
异氰酸酯，35-55份;
催化剂，2-5份;和
泡沫稳定剂3-6份。
进一步地，所述橡胶泡沫还包括按以下重量份数计的组分：
发泡剂，11-15份;
开孔剂，1-5份;和
膨胀石墨10-30份。
进一步地，所述细菌培养基包括：
培养基槽体;和
菌液，其被置入所述培养基槽体中，以制备形成所述细菌;
其中，所述细菌包括有氧固氮菌、球形芽孢杆菌、植物乳杆菌和红螺菌中的任意一种或几种的组合。
进一步地，所述有氧固氮菌、球形芽孢杆菌、植物乳杆菌和红螺菌的重量百分比分别为10-20%、10-20%、20-30%和20-25%。
进一步地，所述可降解壳体的材料为淀粉基塑料。
本发明的方案，由于具有球形支架和浮力组件，使得细菌能够在水源中漂浮以及翻滚的过程中被投放。由于覆盖在细菌培养基外部的可以为可降解壳体，使得细菌在水源中漂浮时能够逐渐被释放，随着壳体的降解，使得细菌逐渐被释放出，由此对水源中的污染物进行逐渐分解。此外，由于在浮力组件中可以放置活性炭颗粒和硅藻土颗粒，使得在利用细菌对污染物进行分解的同时对污染物进行吸附。又由于所述浮力组件中还可以放置橡胶泡沫，而泡沫结构表面积较大，从而对污水中金属离子吸附的有很好的吸附性。并且球形支架可以随着风进行翻滚，并进行细菌投放，其不需要固定在一个固定的位置，使得细菌投放的面积极大地增大。
