申请日2017.06.29
公开(公告)日2017.09.15
IPC分类号B65G65/48; C02F9/00
摘要
本发明创造提供了一种泵式自动出料装置，包括密封式出料机构及自动控制机构;密封式出料机构包括：分隔仓，主轴，水平且可转动的设置在分隔仓内，固装在主轴上且均匀分布的数个叶片板;自动控制机构设置在分隔仓外侧，包括轮，弹簧及竖直设置的立柱，所述立柱中心线位于主轴中心线外侧，弹簧套装在立柱下部，该弹簧底端和支撑块相抵，所述立柱顶部插卡至轮的一个卡槽内。本发明创造所述的一种泵式自动出料装置中，通过设置在分隔仓外的自动控制机构实现自动出料，通过本装置实现由料仓自动出料的目的，克服了常规电机带动出料拨片的方式，解决间断出料对电机造成的损害，适用于料仓间断出料要求。
权利要求书
1.一种泵式自动出料装置，其特征在于：包括密封式出料机构及自动控制机构;
密封式出料机构包括：
分隔仓(7)，该分隔仓(7)一端设有进口，其另一端设有出口;
主轴(5)，水平且可转动的设置在分隔仓(7)内，该主轴(5)两端穿出分隔仓(7)仓壁;
固装在主轴(5)上且均匀分布的数个叶片板(3)，满足：分隔仓(7)的上仓壁(71)至少和一个叶片板(3)外侧正对，分隔仓(7)的下仓壁(72)至少和一个叶片板(3)外侧正对,所述叶片板(3)外缘和分隔仓(7)仓壁间设有密封结构，叶片板外缘通过密封结构和分隔仓仓壁紧贴，通过分隔仓(7)上、下仓壁正对的叶片板(3)将分隔仓(7)进口和出口分隔;

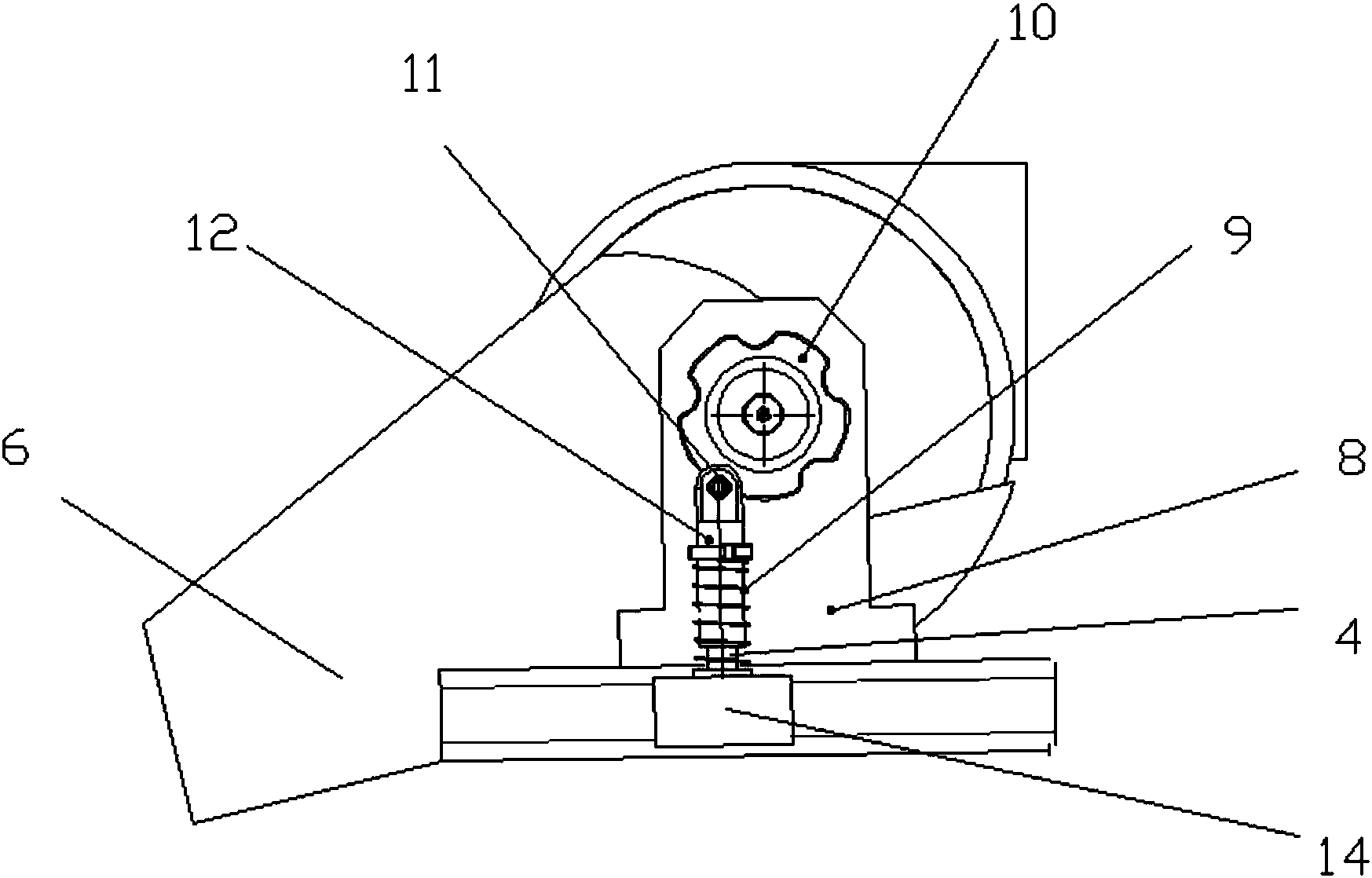

自动控制机构设置在分隔仓(7)外侧，包括：
支撑块(14)，该支撑块(14)和分隔仓(7)位置相对固定;
轮(10)，其固装在主轴(5)上，该轮(10)轮缘均匀开设有多个卡槽;
弹簧(9)及竖直设置的立柱(12)，所述立柱(12)中心线位于主轴(5)中心线外侧，弹簧(9)套装在立柱(12)下部，该弹簧(9)底端和支撑块(14)相抵，所述立柱(12)顶部插卡至轮(10)的一个卡槽内。
2.根据权利要求1所述的一种泵式自动出料装置，其特征在于：所述密封结构为沿叶片板(3)边缘嵌装的柔性密封条(13)或分隔仓(7)内壁设置的密封板(15)。
3.根据权利要求1所述的一种泵式自动出料装置，其特征在于：所述分隔仓(7)进口位于分隔仓(7)上部，其出口位于分隔仓(7)下部。
4.根据权利要求3所述的一种泵式自动出料装置，其特征在于：所述自动控制机构设置在主轴(5)远离分隔仓(7)进口的一侧。
5.根据权利要求1所述的一种泵式自动出料装置，其特征在于：每一个所述叶片板(3)两个板面外端沿边缘分别均匀设有多个拨料片(2)。
6.根据权利要求1所述的一种泵式自动出料装置，其特征在于：所述分隔仓(7)形状为圆柱形。
7.根据权利要求1所述的一种泵式自动出料装置，其特征在于：所述轮(10)的卡槽外边缘为曲面状。
8.根据权利要求7所述的一种泵式自动出料装置，其特征在于：所述立柱(12)顶部设有和卡槽相对应的辊(11)，辊(11)中心线和轴(5)中心线平行设置，所述辊(11)位于轮(10)的卡槽内。
9.根据权利要求1所述的一种泵式自动出料装置，其特征在于：所述分隔仓(7)在出口处设有出料斗(6)，该出料斗(6)挂装在主轴(5)上。
10.一种应用权利要求1-9所述的泵式自动出料装置的污水处理车，其特征在于：所述分隔仓(7)仓壁固装在污水处理车的污水箱(1)上，且分隔仓进口和污水箱废料出口正对，所述支撑块(14)固装在污水处理车车体上。
说明书
一种泵式自动出料装置及应用该装置的污水处理车
技术领域
本发明创造属于物料排出技术领域，尤其是涉及一种泵式自动出料装置及应用该装置的污水处理车。
背景技术
现在密封仓出料时，一般通过人工直接出料或电机主轴带动出料口出料装置完成出料动作，尤其是污水处理车出料时，由设置在污水箱出料口的螺旋挤压机进行出料动作，该出料方式虽然保证了污水箱与外界的隔绝，但废料在不断加压状态下会越来越密实，因此该出料方式极易导致出料口的堵塞和后期的清洗困难。
发明内容
有鉴于此，本发明创造旨在提出一种泵式自动出料装置及应用该装置的污水处理车，以满足现在污水处理车使用要求。
为达到上述目的，本发明创造的技术方案是这样实现的：
一种泵式自动出料装置，包括密封式出料机构及自动控制机构;
密封式出料机构包括：
分隔仓，该分隔仓一端设有进口，其另一端设有出口;
主轴，水平且可转动的设置在分隔仓内，该主轴两端穿出分隔仓仓壁;
固装在主轴上且均匀分布的数个叶片板，满足：分隔仓的上仓壁至少和一个叶片板外侧正对，分隔仓的下仓壁至少和一个叶片板外侧正对,所述叶片板外缘和分隔仓仓壁间设有密封结构，叶片板外缘通过密封结构和分隔仓仓壁紧贴，通过分隔仓上、下仓壁正对的叶片板将分隔仓进口和出口分隔;
自动控制机构设置在分隔仓外侧，包括：
支撑块，该支撑块和分隔仓位置相对固定;
轮，其固装在主轴上，该轮轮缘均匀开设有多个卡槽;
弹簧及竖直设置的立柱，所述立柱中心线位于主轴中心线外侧，弹簧套装在立柱下部，该弹簧底端和支撑块相抵，所述立柱顶部插卡至轮的一个卡槽内。
进一步的，所述密封结构为沿叶片板边缘嵌装的柔性密封条或分隔仓内壁设置的密封板。
进一步的，所述分隔仓进口位于分隔仓上部，其出口位于分隔仓下部。
进一步的，所述自动控制机构设置在主轴远离分隔仓进口的一侧。
进一步的，每一个所述叶片板两个板面外端沿边缘分别均匀设有多个拨料片。
进一步的，所述分隔仓形状为圆柱形。
进一步的，所述轮的卡槽外边缘为曲面状。
进一步的，所述立柱顶部设有和卡槽相对应的辊，辊中心线和轴中心线平行设置，所述辊位于轮的卡槽内。
进一步的，所述分隔仓在出口处设有出料斗，该出料斗挂装在主轴上。
相对于现有技术，本发明创造所述的一种泵式自动出料装置具有以下优势：
本发明创造所述的一种泵式自动出料装置中，通过叶片板和分隔仓设定的相对位置实现分隔仓进口和出口间的隔离，通过设置在分隔仓外的自动控制机构实现自动出料，通过本装置实现由料仓自动出料的目的，省却了常规出料用电机，适用于料仓间断出料要求。
一种应用泵式自动出料装置的污水处理车，所述分隔仓仓壁固装在污水处理车的污水箱上，且分隔仓进口和污水箱废料出口正对，所述支撑块固装在污水处理车车体上。
本发明创造所述的应用泵式自动出料装置的污水处理车中，污水处理车污水箱出料口处设置了泵式自动出料装置，通过本装置实现污水处理车间断性出料需求，杜绝现有污水箱应用螺旋挤压机出料时带来的堵塞等问题，提高效率，节省了成本。
