申请日2017.09.29
公开(公告)日2017.12.08
IPC分类号C02F9/04
摘要
本发明公开了一种环保污水净化装置，包括沉淀箱，沉淀箱上端一侧安装有过滤箱，沉淀箱上端另一侧安装有混料箱，沉淀箱侧边安装有净水箱;混料箱侧边安装有除污剂箱，除污剂箱固定在净水箱上;过滤箱底端安装有流体自过滤箱流向混料箱方向的第一单向阀，混料箱底部安装有流体自混料箱流向沉淀箱的第二单向阀，除污剂箱与混料箱连通;净水箱底部安装有水泵，沉淀箱上部设有吸嘴，水泵通过水管与吸嘴固定连接。该发明解决了无需人工参与便可定量添加除污剂的问题。
权利要求书

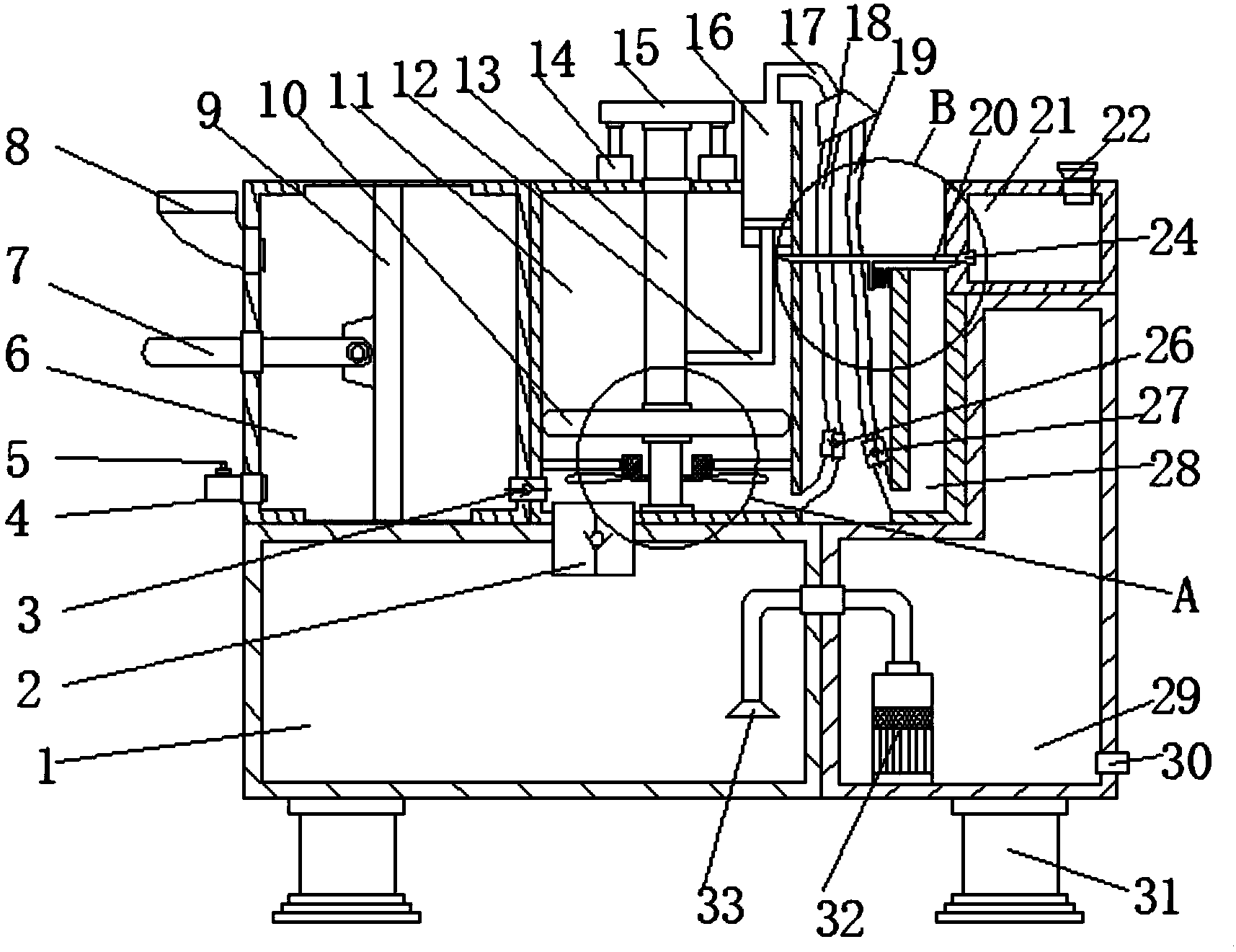

1.一种环保污水净化装置，包括沉淀箱(1)，其特征在于：所述沉淀箱(1)上端一侧安装有过滤箱(6)，沉淀箱(1)上端另一侧安装有混料箱(11)，沉淀箱(1)侧边安装有净水箱(29);所述混料箱(11)侧边安装有除污剂箱(21)，除污剂箱(21)固定在净水箱(29)上;所述过滤箱(6)底端安装有流体自过滤箱(6)流向混料箱(11)方向的第一单向阀(3)，混料箱(11)底部安装有流体自混料箱(11)流向沉淀箱(1)的第二单向阀(2)，除污剂箱(21)与混料箱(11)连通;所述净水箱(29)底部安装有水泵(32)，沉淀箱(1)上部设有吸嘴(33)，水泵(32)通过水管与吸嘴(33)固定连接。
2.根据权利要求1所述的一种环保污水净化装置，其特征在于：所述混料箱(11)上方设有压板(15)，压板(15)下端两侧各固定安装有一个液压伸缩杆(14)，液压伸缩杆(14)底端固定在混料箱(11)上;混料箱(11)内设有活塞板(10)，活塞板(10)外壁与混料箱(11)的内壁紧密接触;所述活塞板(10)中心固定安装有螺纹块(39)，压板(15)下端中心固定有活动推杆(13)，活动推杆(13)为中部镂空形状，活动推杆(13)穿过混料箱(11)延伸至混料箱(11)内并与螺纹块(39)固定连接;所述混料箱(11)内安装有螺杆(34)，螺杆(34)一端与混料箱(11)底部旋转连接，另一端穿过螺纹块(39)伸入活动推杆(13)内部;所述螺纹块(39)与螺杆(34)螺纹连接，活动推杆(13)、螺纹块(39)与活动推杆(13)同轴;所述活塞板(10)下方且螺杆(34)下部固定安装有搅拌桨(38)，搅拌桨(38)的桨叶固定环(37)外侧旋转连接有环形滑块(35)，环形滑块(35)通过固定杆(36)与混料箱(11)内壁固定。
3.根据权利要求2所述的一种环保污水净化装置，其特征在于：所述除污剂箱(21)与混料箱(11)间还安装有除污剂计量箱(28);所述混料箱(11)上部内壁上固定有抽料箱(16)，抽料箱(16)内设有活塞，活塞通过L形活塞杆(12)固定在活动推杆(13)上;抽料箱(16)上端连通有第一管道(17)，第一管道(17)前端连接有第二管道(18)、第三管道(19);所述第二管道(18)一端与第一管道(17)连通，另一端与混料箱(11)底部连通，第二管道(18)上还设有流体自第二管道(18)流向混料箱(11)的第三单向阀(26);所述第三管道(19)一端与第一管道(17)连通，另一端与除污剂计量箱(28)连通，第三管道(18)上还设有流体自第三管道(18)流向混料箱(11)的第四单向阀(27);所述混料箱(11)与除污剂箱(21)间安装有滑动杆(20)，滑动杆(20)一端穿过混料箱(11)的侧壁伸入混料箱(11)内部，滑动杆(20)的另一端穿过除污剂箱(21)侧壁与圆台形状的堵块(24)固定连接，所述除污剂箱(21)侧壁上设有用于避让堵块(24)的堵块避让孔(41)，堵块(24)与堵块避让孔(41)形状相匹配;所述滑动杆(20)上还设有向下延伸的限位块(23)，限位块(23)与除污剂计量箱(28)的侧壁间固定连接有回位弹簧(25);所述滑动杆(20)伸入混料箱(11)的部分设有滑动杆斜面(40)。
4.根据权利要求2所述的一种环保污水净化装置，其特征在于：所述搅拌桨(38)设在第一单向阀(3)的附近。
5.根据权利要求1所述的一种环保污水净化装置，其特征在于：所述过滤箱(6)内安装有过滤板(9)，过滤板(9)与过滤箱(6)上下内壁滑动连接;过滤板(9)上固定连接有滤板推杆(7)，滤板推杆(7)穿过过滤箱(6)伸入过滤箱(6)外侧与动力装置连接;所述过滤箱(6)的下端且远离混料箱(11)处安装有排渣管(4)，排渣管(4)上设有电子阀门(5);过滤箱(6)上端设有进水口(8)。
6.根据权利要求1所述的一种环保污水净化装置，其特征在于：所述净水箱(29)、沉淀箱(1)的底部均固定连接有支撑腿(31)，吸嘴(33)上设有过滤网，净水箱(29)底部设有排水口(30)，除污剂箱(21)上端设有除污剂添加口(22)。
7.根据权利要求5所述的一种环保污水净化装置，其特征在于：所述过滤板(9)的内部一侧固定连接有粗格栅(91)，并且粗格栅(91)的一侧固定连接有细格栅(92)，所述细格栅(92)的一侧固定连接有滤油板(93)，并且滤油板(93)的一侧固定连接有活性炭过滤板(94)。
说明书
一种环保污水净化装置
技术领域
本发明涉及污水净化技术领域，具体为一种环保污水净化装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛 应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进 寻常百姓的日常生活，关于水污染的话题不断被提起，特别是地下水污染问题。
现有的污水净化设备大都是从沉淀池直接向外排放的水液中，内含大量 的有害悬浮物，有时还会将未沉淀好的处理水直接对外排放，继续污染下流 江河中的鱼类，处理效果不佳，也不利于水资源的环境保护。市场上也有一 些污水净化装置，但它们在处理污水添加除污剂时都要人工参与，人工参与 添加除污剂很难控制除污剂的添加量。也有的污水净化装置设置了专门的自 动化除污剂添加设备，这种除污剂添加设备价格昂贵，不利于控制生产成本。
发明内容
针对现有技术的不足，本发明提供了一种环保污水净化装置，解决了无 需人工参与便可定量添加除污剂的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种环保污水净 化装置，包括沉淀箱，所述沉淀箱上端一侧安装有过滤箱，沉淀箱上端另一 侧安装有混料箱，沉淀箱侧边安装有净水箱;所述混料箱侧边安装有除污剂 箱，除污剂箱固定在净水箱上;所述过滤箱底端安装有流体自过滤箱流向混 料箱方向的第一单向阀，混料箱底部安装有流体自混料箱流向沉淀箱的第二 单向阀，除污剂箱与混料箱连通;所述净水箱底部安装有水泵，沉淀箱上部 设有吸嘴，水泵通过水管与吸嘴固定连接。
优选的是，所述混料箱上方设有压板，压板下端两侧各固定安装有一个 液压伸缩杆，液压伸缩杆底端固定在混料箱上;混料箱内设有活塞板，活塞 板外壁与混料箱的内壁紧密接触;所述活塞板中心固定安装有螺纹块，压板 下端中心固定有活动推杆，活动推杆为中部镂空形状，活动推杆穿过混料箱 延伸至混料箱内并与螺纹块固定连接;所述混料箱内安装有螺杆，螺杆一端 与混料箱底部旋转连接，另一端穿过螺纹块伸入活动推杆内部;所述螺纹块 与螺杆螺纹连接，活动推杆、螺纹块与活动推杆同轴;所述活塞板下方且螺 杆下部固定安装有搅拌桨，搅拌桨的桨叶固定环外侧旋转连接有环形滑块， 环形滑块通过固定杆与混料箱内壁固定。
更进一步的，所述除污剂箱与混料箱间还安装有除污剂计量箱;所述混 料箱上部内壁上固定有抽料箱，抽料箱内设有活塞，活塞通过L形活塞杆固 定在活动推杆上;抽料箱上端连通有第一管道，第一管道前端连接有第二管 道、第三管道;所述第二管道一端与第一管道连通，另一端与混料箱底部连 通，第二管道上还设有流体自第二管道流向混料箱的第三单向阀;所述第三 管道一端与第一管道连通，另一端与除污剂计量箱连通，第三管道上还设有 流体自第三管道流向混料箱的第四单向阀;所述混料箱与除污剂箱间安装有 滑动杆，滑动杆一端穿过混料箱的侧壁伸入混料箱内部，滑动杆的另一端穿 过除污剂箱侧壁与圆台形状的堵块固定连接，所述除污剂箱侧壁上设有用于 避让堵块的堵块避让孔，堵块与堵块避让孔形状相匹配;所述滑动杆上还设 有向下延伸的限位块，限位块与除污剂计量箱的侧壁间固定连接有回位弹簧; 所述滑动杆伸入混料箱的部分设有滑动杆斜面。
优选的是，所述搅拌桨设在第一单向阀的附近。
优选的是，所述过滤箱内安装有过滤板，过滤板与过滤箱上下内壁滑动 连接;过滤板上固定连接有滤板推杆，滤板推杆穿过过滤箱伸入过滤箱外侧 与动力装置连接;所述过滤箱的下端且远离混料箱处安装有排渣管，排渣管 上设有电子阀门;过滤箱上端设有进水口。
优选的是，所述净水箱、沉淀箱的底部均固定连接有支撑腿，吸嘴上设 有过滤网，净水箱底部设有排水口，除污剂箱上端设有除污剂添加口。
优选的是，所述过滤板的内部一侧固定连接有粗格栅，并且粗格栅的一 侧固定连接有细格栅，所述细格栅的一侧固定连接有滤油板，并且滤油板的 一侧固定连接有活性炭过滤板。
有益效果
本发明提供了一种环保污水净化装置。具备以下有益效果：
(1)、在本发明中设置除污剂计量箱、抽料箱、滑动杆、第一管道、第 二管道、第三管道结构。滑动杆的来回滑动实现将除污剂箱中定量的除污剂 加入到除污剂计量箱内，再经过抽料箱内活塞的上下移动将除污剂计量箱内 定量的除污剂加入到混料箱内与混料箱内的污水混合，该结构无需人工参与 便可实现定量添加除污剂;
(2)、在本发明中设置活塞板、活动推杆、螺纹块、螺杆及搅拌桨结构。 活动推杆及螺纹块的上下运动，方便地实现搅拌桨的旋转，搅拌桨无需额外 增加电机便可实现对混料箱内的污水及除污剂的搅拌作用;
(3)、在本发明中巧妙地设计了第一单向阀、第二向阀、第三单向阀、 第四单向阀结构，方便地实现了污水依次单向地流经过滤箱、混料箱进入沉 淀箱，而且还实现了将除污剂箱内的除污剂定量地添加到混料箱内。
