水处理分离设备

发布时间:2017-12-16 14:44:37  中国污水处理工程网

  申请日2017.05.27

  公开(公告)日2017.08.18

  IPC分类号C02F1/24

  摘要

  本发明提供一种水处理分离设备,主要包括反应器、分离器,反应器由内腔与外腔组成,外腔高于内腔,原水进口与内腔连通,外腔设有出水端,所述分离器中具有内管及外管,内管的进水口与反应器的出水端连接,内管出水口位于外管内部,外管上连通至少一个垂直设置的分离管,且分离管上设有收泥槽,所述外管端部连接装有调节阀的出水管。本发明结合反应器、水溶气发生器,使所形成的絮体污泥上浮,通过控制液面高度溢出污泥,完成对絮体污泥的彻底分离,其效率高、成本低、占地面积小、无机械故障,持续运行性能稳定,实现规模化水分离处理。

  权利要求书

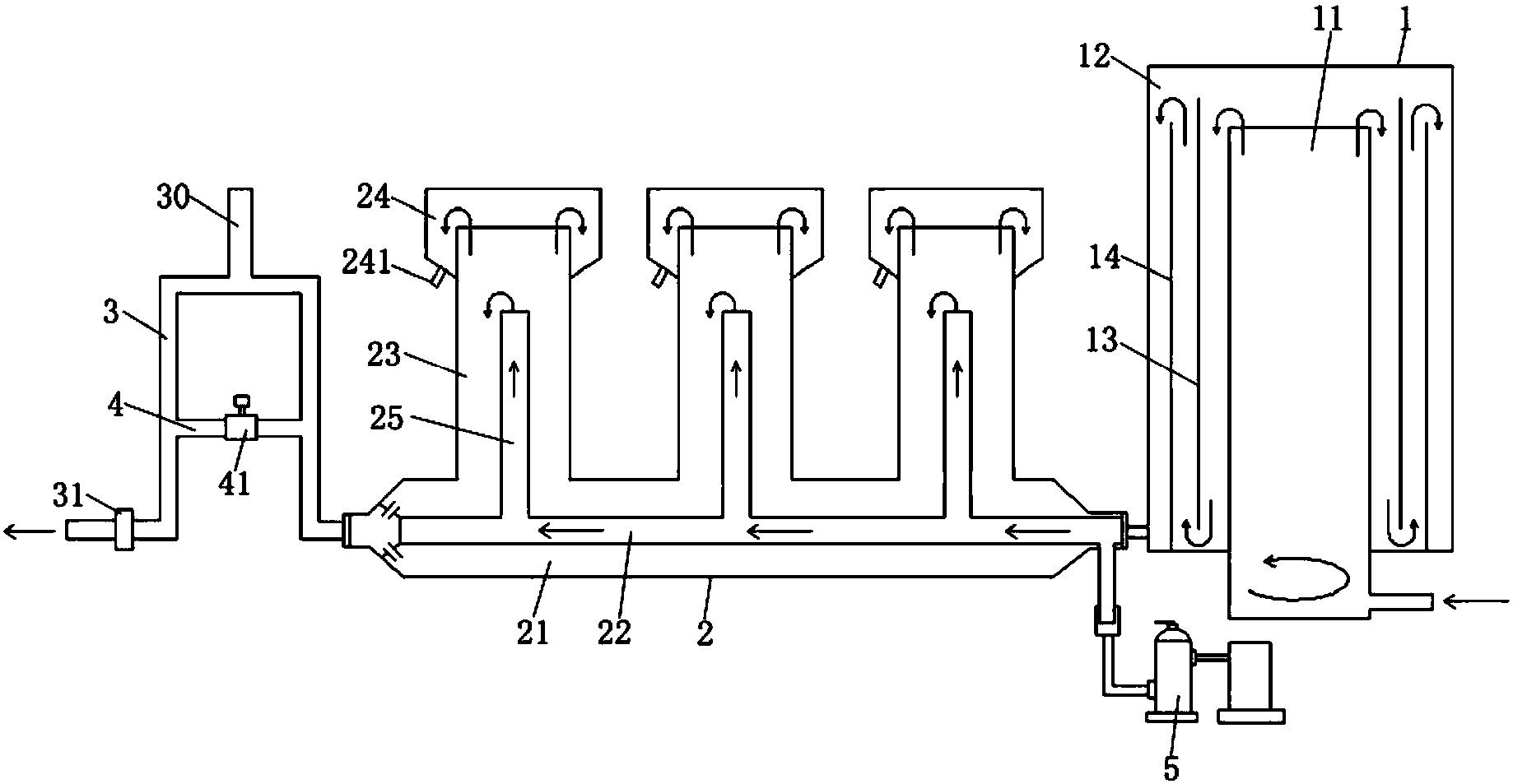

  1.一种水处理分离设备,主要包括反应器(1)、分离器(2),反应器(1)由内腔(11)与外腔(12)组成,外腔(12)高于内腔(11),原水进口与内腔(11)连通,外腔(12)设有出水端,其特征在于:所述分离器(2)中具有内管(21)及外管(22),内管(21)的进水口与反应器(1)的出水端连接,内管(21)出水口位于外管(22)内部,外管(22)上连通至少一个垂直设置的分离管(23),且分离管(23)上设有收泥槽(24),所述反应器(1)高于分离管(23),外管(22)端部连接装有调节阀(31)的出水管(3),且出水管(3)上方连通透气管(30),透气管(30)顶部不可低于收泥槽(24)顶部。

  2.根据权利要求1所述的一种水处理分离设备,其特征在于:所述出水管(3)呈“几”型设计,且出水管(3)中间并联有辅管(4),辅管(4)中装有控制阀(41)。

  3.根据权利要求1所述的一种水处理分离设备,其特征在于:所述反应器(1)于内腔(11)与外腔(12)之间还设有二级腔壁(13)、三级腔壁(14),其中,二级腔壁(13)上部高于内腔(11)且下部镂空出水,三级腔壁(14)上部低于二级腔壁(13)及外腔(12)。

  4.根据权利要求1或2或3所述的一种水处理分离设备,其特征在于:所述收泥槽(24)中设有排污口(241)。

  5.根据权利要求1或2或3所述的一种水处理分离设备,其特征在于:所述内管(21)的出水口连通垂直设置的支管(25),支管(25)对应位于分离管(23)中,且支管(25)高度低于分离管(23)。

  6.根据权利要求5所述的一种水处理分离设备,其特征在于:所述内管(21)的进水口还连接水溶气发生器(5)的出水端。

  7.根据权利要求1或2或3所述的一种水处理分离设备,其特征在于:所述内管(21)末端通过支架固定在外管(22)的内壁上。

  8.根据权利要求1或2或3所述的一种水处理分离设备,其特征在于:所述出水管(3)的高度低于分离管(23)。

  说明书

  一种水处理分离设备

  技术领域

  本发明涉及水分离处理设备领域,特指一种水处理分离设备。

  背景技术

  水处理采用化学方法分离污物及杂质时,均需通过药物与杂质混凝产生絮体,再由水溶气中细微上浮的气泡带动使絮体上浮于水面,再通过机械式刮泥机将水面上的絮体污泥刮走,从而达到一定的泥水分离。然而,由于上浮的絮体越积越多,使其重量增加、微气泡消失,在刮泥板机械性的动作下,容易沉降污染下层清水,达不到真正意义上的分离,且这种方式效率低下,体积庞大,机械故障率高,维护成本增加等问题均需进一步解决。

  发明内容

  本发明的目的在于针对已有的技术现状,提供一种水处理分离设备,以使絮体污泥通过分离管上方的收泥槽快速分离排出,该设备分离彻底,无机械排泥系统,其结构简单、成本低、占用面积小。

  为达到上述目的,本发明采用如下技术方案:

  本发明为一种水处理分离设备,主要包括反应器、分离器,反应器由内腔与外腔组成,外腔高于内腔,原水进口与内腔连通,外腔设有出水端,所述分离器中具有内管及外管,内管的进水口与反应器的出水端连接,内管出水口位于外管内部,外管上连通至少一个垂直设置的分离管,且分离管上设有收泥槽,所述反应器高于分离管,外管端部连接装有调节阀的出水管,且出水管上方连通透气管,透气管顶部与收泥槽顶部平行。

  上述方案中,出水管呈“几”型设计,且出水管中间并联有辅管,辅管中装有控制阀。

  上述方案中,反应器于内腔与外腔之间还设有二级腔壁、三级腔壁,其中,二级腔壁上部高于内腔且下部镂空出水,三级腔壁上部低于二级腔壁及外腔。

  进一步地,收泥槽中设有排污口。

  进一步地,内管的出水口连通垂直设置的支管,支管对应位于分离管中,且支管高度低于分离管。

  进一步地,内管的进水口还连接水溶气发生器的出水端。

  优选地,内管末端通过支架固定在外管的内壁上。

  进一步地,出水管的高度低于分离管。

  本发明的有益效果为:本发明利用水溶气发生器所产生的水溶气推动絮体污泥上浮,从分离管进入收泥槽中,通过控制阀控制分离管液面高度,可定时使液面上升排清所汇聚的污泥、液面下降停止排泥,清水连续排出,其无需机械操作,性能稳定。另外该分离设备呈排状设计,反应器可连接多排分离设备,实现一拖多,使其分离效率大大提高,有效增加水处理量,同时占用面积小,设备投入成本及后期维修成本低,经济实用。
