申请日2017.06.23
公开(公告)日2017.09.05
IPC分类号C02F9/04
摘要
本发明公开了一种渗透过滤加分批节流加药的灰水处理系统，包括贮灰场，贮灰场的排水侧设有堆石坝，堆石坝的下游设有灰水收集池，灰水收集池的排水侧设有围堤，围堤上设有灰水收集池出水口及启闭闸门;围堤的下游设有灰水处理池，灰水处理池的排水侧设有排水方涵，排水方涵和灰水处理池的连通处设有灰水处理池出水口及启闭闸门;灰水处理池的上方设有加药间。本发明在重力作用及建筑多层过滤填层完成对灰水的渗透过滤，加药间也是在重力的作用下对灰水进行加药处理，只需控制系统中的闸门就可以完成对灰水的处理，所以系统整体能耗极低。
权利要求书

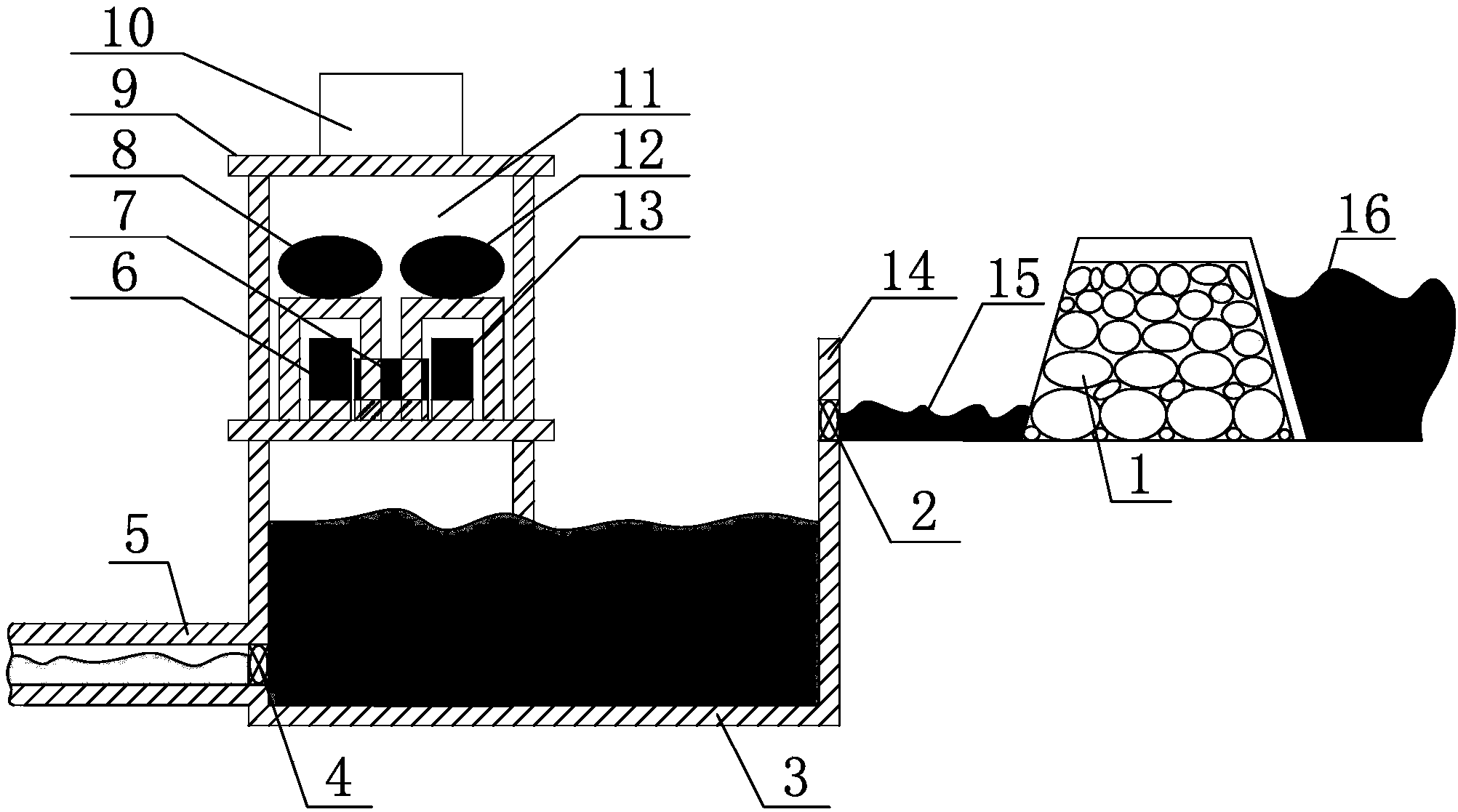

1.一种渗透过滤加分批节流加药的灰水处理系统，其特征在于，包括贮灰场(16)，贮灰场(16)的排水侧设有堆石坝(1)，堆石坝(1)的下游设有灰水收集池(15)，灰水收集池(15)的排水侧设有围堤(14)，围堤(14)上设有灰水收集池出水口及启闭闸门(2);围堤(14)的下游设有灰水处理池(3)，灰水处理池(3)的排水侧设有排水方涵(5)，排水方涵(5)和灰水处理池(3)的连通处设有灰水处理池出水口及启闭闸门(4);灰水处理池(3)的上方设有加药间(11)。
2.根据权利要求1所述的一种渗透过滤加分批节流加药的灰水处理系统，其特征在于，加药间(11)内设有碱计量箱(6)、酸计量箱(13)、碱贮存罐(8)和酸贮存罐(12)，碱贮存罐(8)和碱计量箱(6)连通，酸贮存罐(12)和酸计量箱(13)连通。
3.根据权利要求2所述的一种渗透过滤加分批节流加药的灰水处理系统，其特征在于，加药间(11)内还设有絮凝剂贮存罐(7)。
4.根据权利要求3所述的一种渗透过滤加分批节流加药的灰水处理系统，其特征在于，加药间(11)的屋顶(9)上设有高位水箱(10)。
5.根据权利要求1所述的一种渗透过滤加分批节流加药的灰水处理系统，其特征在于，堆石坝(1)包括堆石部(21)，堆石部(21)靠近贮灰场(16)的一侧设有碎石垫层(20)，碎石垫层(20)外设有砂、碎石垫层(18)，堆石坝(1)的表面覆有干砌片石护面(17)。
6.根据权利要求5所述的一种渗透过滤加分批节流加药的灰水处理系统，其特征在于，砂、碎石垫层(18)的层数为2，两层砂、碎石垫层(18)之间设有无纺土工布(19)。
7.权利要求1至6任一项所述的一种渗透过滤加分批节流加药的灰水处理系统的工艺，其特征在于，包括下述方法：蓄积在贮灰场(16)内的灰水经堆石坝(1)渗透过滤后流入灰水收集池(15)，灰水收集池(15)内的灰水经灰水收集池出水口及启闭闸门(2)流向灰水处理池(3);关闭灰水处理池出水口及启闭闸门(4)，至灰水处理池(3)达到指定的液面高度，然后关闭灰水收集池出水口及启闭闸门(2);通过加药间(11)对灰水处理池(3)进行加药处理，直至满足排放标准，将灰水处理池出水口及启闭闸门(4)打开，通过排水方涵(5)排出。
8.根据权利要求7所述的一种渗透过滤加分批节流加药的灰水处理系统的工艺，其特征在于，还包括下述方法：加药间(11)采用自流的方式对灰水处理池(3)内的水进行加药处理。
说明书
一种渗透过滤加分批节流加药的灰水处理系统及工艺
技术领域
本发明涉及一种渗透过滤加分批节流加药的灰水处理系统及工艺，属于电厂灰水处理技术领域。
背景技术
对于国内的大多数电厂：其贮灰场多属于干灰场，即由于当地降雨所形成的灰水量较小;其次，或是对贮灰场中的灰渣进行综合利用(铺路、水泥原材料);因此，对于国内的贮灰场灰水一般不做任何的处理或少量的灰水经过沉淀作用直接进行排放。
对于濒海电厂：其贮灰场内的灰水通常不做任何处理直接经贮灰场围堤上开设的溢流口进行溢流排放，或是贮灰场内的灰水经垂直的引水管道引入到在贮灰场底部铺设的排水方涵中进行直接排放。
综上所述：目前针对电厂贮灰场灰水处理工艺的研究工作较少，对于贮灰场灰水的处理只是通过建筑灰水收集池进行简单的沉淀作用后直接排放。至今还未形成一套布局合理紧凑，工艺美观及造价低廉的灰水处理工艺。
发明内容
本发明的目的在于，提供一种渗透过滤加分批节流加药的灰水处理系统，能够对电厂灰水进行有效处理，并且整体能耗低、结构简单、布置紧凑。同时，本发明还提供了该系统的处理工艺。
为解决上述技术问题，本发明采用如下的技术方案：
一种渗透过滤加分批节流加药的灰水处理系统，包括贮灰场，贮灰场的排水侧设有堆石坝，堆石坝的下游设有灰水收集池，灰水收集池的排水侧设有围堤，围堤上设有灰水收集池出水口及启闭闸门;围堤的下游设有灰水处理池，灰水处理池的排水侧设有排水方涵，排水方涵和灰水处理池的连通处设有灰水处理池出水口及启闭闸门;灰水处理池的上方设有加药间。贮灰场的四周具有围堤，除排水侧设置的堆石坝可以进行渗透过滤式排水外，剩余围提部分均为不透水的粘土坝。也可以理解为贮灰场在贮存燃煤电厂生产过程中产生的灰渣的同时，也是一个只能通过堆石坝进行渗透过滤式排放灰水的水池。
前述的一种渗透过滤加分批节流加药的灰水处理系统中，加药间内设有碱计量箱、酸计量箱、碱贮存罐和酸贮存罐，碱贮存罐和碱计量箱连通，酸贮存罐和酸计量箱连通。
前述的一种渗透过滤加分批节流加药的灰水处理系统中，加药间内还设有絮凝剂贮存罐。加药间的屋顶上设有高位水箱。加药间采用自流的方式进行加药，通过重力作用加药，可以节省整体的运行成本。
前述的一种渗透过滤加分批节流加药的灰水处理系统中，堆石坝包括堆石部，靠近贮灰场的一侧设有碎石垫层，碎石垫层外设有砂、碎石垫层，堆石坝的表面覆有干砌片石护面。
前述的一种渗透过滤加分批节流加药的灰水处理系统中，砂、碎石垫层的层数为2，两层砂、碎石垫层之间设有无纺土工布。
以上所述的一种渗透过滤加分批节流加药的灰水处理系统的工艺包括下述方法：蓄积在贮灰场内的灰水经堆石坝渗透过滤后流入灰水收集池，灰水收集池内的灰水经灰水收集池出水口及启闭闸门流向灰水处理池;关闭灰水处理池出水口及启闭闸门，至灰水处理池达到指定的液面高度，然后关闭灰水收集池出水口及启闭闸门;通过加药间对灰水处理池进行加药处理，直至满足排放标准，将灰水处理池出水口及启闭闸门打开，通过排水方涵排出。
前述的一种渗透过滤加分批节流加药的灰水处理系统的工艺中，还包括下述方法：加药间采用自流的方式对灰水处理池内的水进行加药处理。
与现有技术相比，本发明在重力作用及建筑多层过滤填层完成对灰水的渗透过滤，加药间也是在重力的作用下对灰水进行加药处理，只需控制系统中的闸门就可以完成对灰水的处理，所以系统整体能耗极低。并且，本系统中采用特殊结构的堆石坝，具有多个过滤层，能够对灰水分级处理，将灰水中颗粒较大的物体分离出来，灰水中颗粒较小的微粒通过加药间进行加药处理，达到理想的处理效果。
