申请日2017.09.29
公开(公告)日2017.12.08
IPC分类号C02F9/10
摘要
本发明涉及一种城市废水处理装置，包括装置外壳、过滤板、搅拌轴一、链轮一、万向轮、紫外线消毒灯、进水管、盖板以及减震垫，所述连接轴二上端穿过装置外壳，并延伸至装置外壳内部，所述连接轴二上安装有链轮四，所述连接轴二上端安装有链轮一，搅拌轴一以及搅拌轴二均安装在装置外壳内部底端，所述搅拌轴一位于连接轴二左侧，所述搅拌轴二位于连接轴二右侧，所述搅拌轴一以及搅拌轴二上均安装有链轮二，所述空气净化器安装在底座上端，所述空气净化器位于装置外壳右侧，所述空气净化器上端通过连接管装置外壳相连接，所述装置外壳内固定有过滤板，本发明节能环保，废水处理效果好，便于移动，减震效果好。
权利要求书

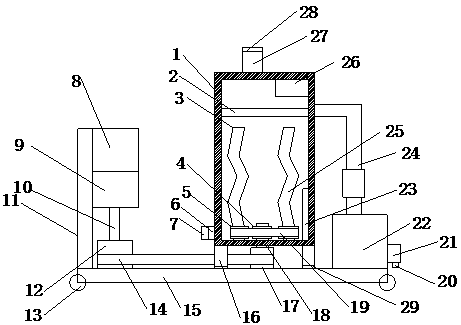

1.一种城市废水处理装置，包括装置外壳(1)、活性炭吸附板(2)、搅拌轴一(3)、链轮一(4)、链轮二(5)、出水管(6)、管盖(7)、电动机(8)、减速器(9)、连接轴一(10)、固定板(11)、链轮三(12)、万向轮(13)、底座(15)、支撑腿(16)、链轮四(17)、连接轴二(18)、单向阀(20)、出气管(21)、空气净化器(22)、高温加热器(23)、连接管(24)、搅拌轴二(25)、紫外线消毒灯(26)、进水管(27)以及盖板(28)，其特征在于：所述固定板(11)固定在底座(15)上端面上，所述固定板(11)右端安装有电动机(8)，所述电动机(8)下端安装有减速器(9)，所述减速器(9)下端安装有连接轴一(10)，所述连接轴一(10)下端安装有链轮三(12)，所述装置外壳(1)安装在底座(15)上端面上，所述装置外壳(1)下端安装有支撑腿(16)，所述底座(15)上端安装有连接轴二(18)，所述连接轴二(18)位于装置外壳(1)下方，所述连接轴二(18)上端穿过装置外壳(1)，并延伸至装置外壳(1)内部，所述连接轴二(18)上安装有链轮四(17)，所述连接轴二(18)上端安装有链轮一(4)，搅拌轴一(3)以及搅拌轴二(25)均安装在装置外壳(1)内部底端，所述搅拌轴一(3)位于连接轴二(18)左侧，所述搅拌轴二(25)位于连接轴二(18)右侧，所述搅拌轴一(3)以及搅拌轴二(25)上均安装有链轮二(5)，所述空气净化器(22)安装在底座(15)上端，所述空气净化器(22)位于装置外壳(1)右侧，所述空气净化器(22)上端通过连接管(24)装置外壳(1)相连接，所述装置外壳(1)内固定有活性炭吸附板(2)，所述紫外线消毒灯(26)固定在装置外壳(1)内部顶端面上，所述装置外壳(1)上端安装有进水管(27)，所述进水管(27)上端安装有盖板(28)，所述装置外壳(1)左端安装有出水管(6)，所述出水管(6)左端安装有管盖(7)，所述空气净化器(22)右端安装有出气管(21)，所述出气管(21)上设置有单向阀(20)，所述高温加热器(23)安装在装置外壳(1)内部右壁上，所述底座(15)下端安装有万向轮(13)。
2.根据权利要求1所述的一种城市废水处理装置，其特征在于：所述电动机(8)通过转轴与减速器(9)相连接。
3.根据权利要求1所述的一种城市废水处理装置，其特征在于：所述支撑腿(16)设有四个，四个所述支撑腿(16)对称安装在装置外壳(1)下端面上。
4.根据权利要求1所述的一种城市废水处理装置，其特征在于：四个所述支撑腿(16)下端均安装有减震垫(29)。
5.根据权利要求1所述的一种城市废水处理装置，其特征在于：所述链轮四(17)通过链条一(14)与链轮三(12)相连接。
6.根据权利要求1所述的一种城市废水处理装置，其特征在于：所述链轮一(4)通过链条二(19)与链轮二(5)相连接。
7.根据权利要求1所述的一种城市废水处理装置，其特征在于：所述连接管(24)上设置有气泵。
8.根据权利要求1所述的一种城市废水处理装置，其特征在于：所述紫外线消毒灯(26)为LED节能灯。
9.根据权利要求1所述的一种城市废水处理装置，其特征在于：所述万向轮(13)设有四个，四个所述万向轮(13)对称安装在底座(15)下端面上。
说明书
一种城市废水处理装置
技术领域
本发明涉及城市废水产品配件领域，具体为一种城市废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关。 生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性。由于城市人口的不断增多，城市生活废水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设。如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣。
城市生活污水不同于城市废水，可以进行制止或者工业企业的搬迁，解决源头。城市生活污水主要来源于家庭、学校、商业等一系列城市公共场所、公用设施。其来源的广泛性和必然性也使得在污水处理上面临着区域性倾向。而城市生活污水的污染物更是五花八门，但综合其主要含量，多是以有机物为主，其中淀粉、蛋白质、糖类、矿物油等生活垃圾居多，其中，BOD2(生物需氧量)、CODc2(化学需氧量)、TkN(凯氏氮)、TP(总磷)、TN(总氮)等也较高，排入水体后很容易造成水体的富营养化，使得藻类大量生长繁殖，我们平时看到的赤潮和水华就与此有关。而当季节温度原因，藻类代写死亡后，就会使得水域水体腐败发臭水质恶化，也就使得城市生活污水的表现特征和具体成分的含量，也使得我们在处理城市生活污水时，对各个环节有了更加清醒的认知。
传统的废水处理装置结构简单，功能少，耗能大，为了解决上述问题，现推出一种室外污水处理装置。
发明内容
针对现有技术存在的不足，本发明目的是提供一种城市废水处理装置，以解决上述背景技术中提出的问题，本发明使用方便，操作简单，系统性高，实用性强。
为实现上述目的，本发明提供如下技术方案：一种城市废水处理装置，包括装置外壳、活性炭吸附板、搅拌轴一、链轮一、链轮二、出水管、管盖、电动机、减速器、连接轴一、固定板、链轮三、万向轮、底座、支撑腿、链轮四、连接轴二、单向阀、出气管、空气净化器、高温加热器、连接管、搅拌轴二、紫外线消毒灯、进水管以及盖板，所述固定板固定在底座上端面上，所述固定板右端安装有电动机，所述电动机下端安装有减速器，所述减速器下端安装有连接轴一，所述连接轴一下端安装有链轮三，所述装置外壳安装在底座上端面上，所述装置外壳下端安装有支撑腿，所述底座上端安装有连接轴二，所述连接轴二位于装置外壳下方，所述连接轴二上端穿过装置外壳，并延伸至装置外壳内部，所述连接轴二上安装有链轮四，所述连接轴二上端安装有链轮一，搅拌轴一以及搅拌轴二均安装在装置外壳内部底端，所述搅拌轴一位于连接轴二左侧，所述搅拌轴二位于连接轴二右侧，所述搅拌轴一以及搅拌轴二上均安装有链轮二，所述空气净化器安装在底座上端，所述空气净化器位于装置外壳右侧，所述空气净化器上端通过连接管装置外壳相连接，所述装置外壳内固定有活性炭吸附板，所述紫外线消毒灯固定在装置外壳内部顶端面上，所述装置外壳上端安装有进水管，所述进水管上端安装有盖板，所述装置外壳左端安装有出水管，所述出水管左端安装有管盖，所述空气净化器右端安装有出气管，所述出气管上设置有单向阀，所述高温加热器安装在装置外壳内部右壁上，所述底座下端安装有万向轮。
进一步地，所述电动机通过转轴与减速器相连接。
进一步地，所述支撑腿设有四个，四个所述支撑腿对称安装在装置外壳下端面上。
进一步地，四个所述支撑腿下端均安装有减震垫。
进一步地，所述链轮四通过链条一与链轮三相连接。
进一步地，所述链轮一通过链条二与链轮二相连接。
进一步地，所述连接管上设置有气泵。
进一步地，所述紫外线消毒灯为LED节能灯。
进一步地，所述万向轮设有四个，四个所述万向轮对称安装在底座下端面上。
与现有技术相比，本发明的有益效果是：因本发明添加了紫外线消毒灯，该设计便于对废水进行紫外线消毒杀菌，因紫外线消毒灯为LED节能灯，该设计便于节约电能，达到了节能环保的效果，因本发明添加了活性炭吸附板，该设计便于对废水进行吸附过滤，因本发明添加了减速器，该设计便于对电动机的输出功率进行调节，从而实现对搅拌轴一以及搅拌轴二的搅拌速度进行调节，因本发明添加了减震垫，该设计实现对本发明进行减震，达到了提高本发明工作效率的效果，因本发明添加了万向轮以及底座，该设计便于工作人员对本发明进行移动，因本发明添加了空气净化器，该设计便于对废水产生的废气进行净化，因本发明添加了电动机、链轮一、链轮二、链轮三、链轮四、链条一以及链条二，该设计实现利用一个电动机对多个搅拌轴进行同时控制的效果，达到了节约材料，减少成本的效果，本发明节能环保，废水处理效果好，便于移动，减震效果好。
