申请日2017.06.14
公开(公告)日2017.09.29
IPC分类号C02F9/04; C02F9/06; C02F103/18
摘要
本发明提供一种新型脱硫废水 处理的装置，包括沿废水流路依次设置的：一反应器，配置一第一药剂投加装置，用以投加硫酸根沉淀剂;一絮凝反应器，配置一第二药剂投加装置，用以投加絮凝剂及助凝剂;一沉淀池;一膜处理系统。能够降低脱硫废水处理成本，并减少污泥产生量。同时提供对应前述装置的脱硫废水处理的方法。

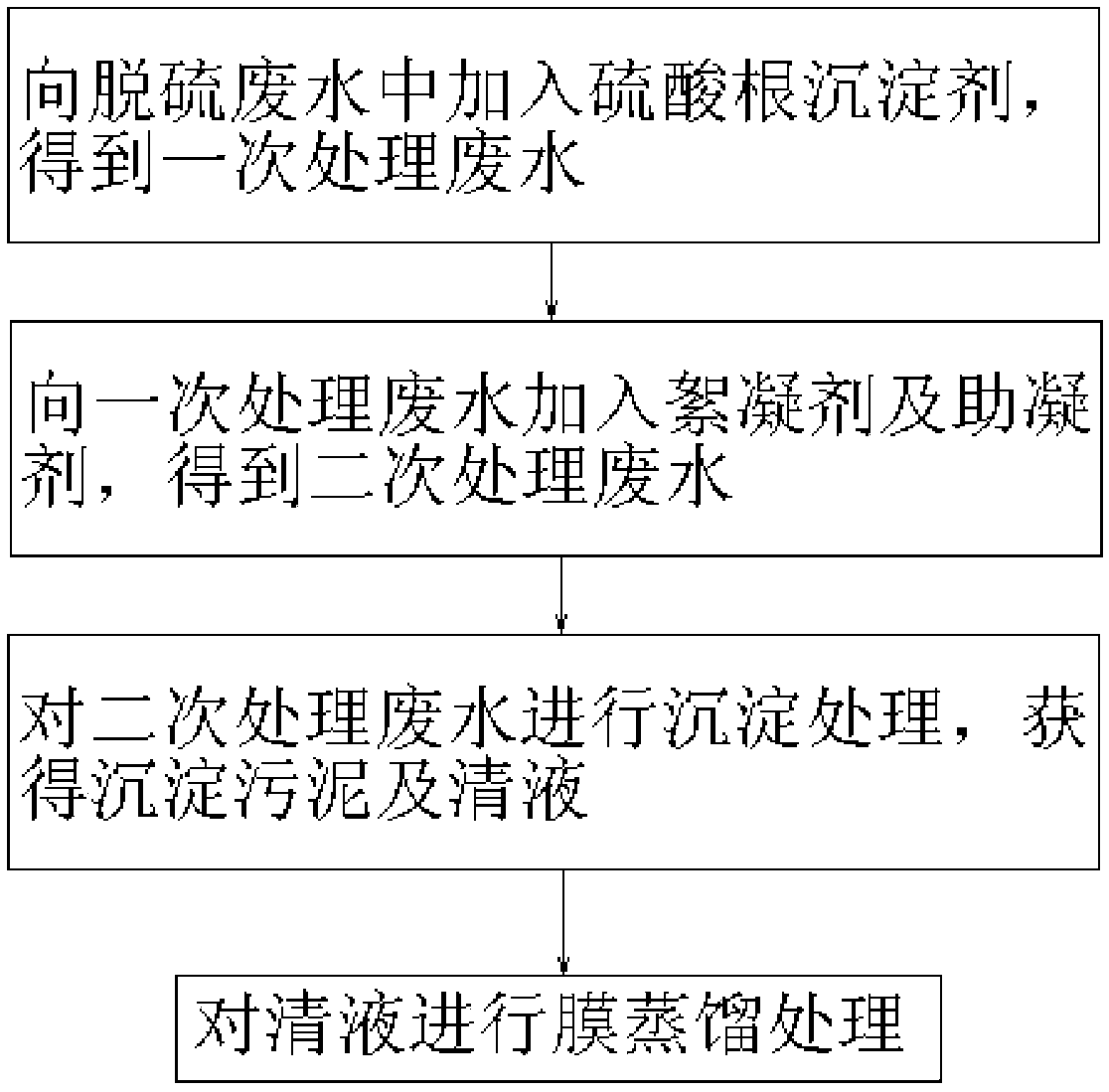

摘要附图
权利要求书
1.一种新型脱硫废水处理的装置，其特征在于，包括沿废水流路依次设置的：
一反应器，配置一第一药剂投加装置，用以投加硫酸根沉淀剂;
一絮凝反应器，配置一第二药剂投加装置，用以投加絮凝剂及助凝剂;
一沉淀池;
一膜处理系统。
2.如权利要求1所述的新型脱硫废水处理的装置，其特征在于，所述反应器内部设有一第一搅拌装置;所述絮凝反应器内部设有一第二搅拌装置。
3.如权利要求2所述的新型脱硫废水处理的装置，其特征在于，所述第一搅拌装置为叶轮式搅拌器或曝气装置;所述第二搅拌装置为叶轮式搅拌器。
4.如权利要求1所述的新型脱硫废水处理的装置，其特征在于，还包括设置于反应器流路上游的一预处理系统，所述预处理系统选自悬浮物处理系统、重金属处理系统、COD/BOD处理系统中的一种或多种系统的组合。
5.如权利要求1所述的新型脱硫废水处理的装置，其特征在于，所述反应器还配置有一附加药剂投加装置，用以投加重金属去除药剂和/或COD去除药剂。
6.如权利要求1所述的新型脱硫废水处理的装置，其特征在于，所述膜处理系统为反渗透、纳滤、膜蒸馏、电渗析、正渗透中的一种或几种的组合。
7.一种新型脱硫废水处理的方法，包括以下步骤：
向脱硫废水中加入硫酸根沉淀剂，得到一次处理废水;
向一次处理废水加入絮凝剂及助凝剂，得到二次处理废水;
对二次处理废水进行沉淀处理，获得沉淀污泥及清液;
对清液进行膜蒸馏处理。
8.如权利要求7所述的新型脱硫废水处理的方法，其特征在于，所述硫酸根沉淀剂选自氯化钡或硝酸钡;所述絮凝剂为聚合硫酸铁，所述助凝剂为聚丙烯酰胺。
9.如权利要求7所述的新型脱硫废水处理的方法，其特征在于，向脱硫废水中加入硫酸根沉淀剂后控制反应时间5～20分钟。
10.如权利要求7所述的新型脱硫废水处理的方法，其特征在于，还包括，向脱硫废水中加入硫酸根沉淀剂前首先进行预处理，所述预处理包括去除悬浮物预处理和/或去除重金属预处理和/或去除COD/BOD预处理。
说明书
新型脱硫废水处理的装置及方法
技术领域
本发明属于环境保护技术领域，具体涉及一种新型脱硫废水处理的装置及方法。
背景技术
燃煤发电在我国能源供给中占有重要地位。为了保护大气环境，近年来我国大多数电厂采用了石灰石-石膏湿法脱硫技术，用以去除烟气中的二氧化硫。燃煤电厂湿法脱硫废水成分复杂，含有高浓度悬浮物、过饱和的亚硫酸盐、氯离子、硫酸盐以及多种重金属。目前脱硫废水主要采用化学沉淀法处理，部分指标达标困难，即使达标处理后，由于废水中大量的硫酸盐和氯化物的存在，出水含盐量仍高达2%～4%，很难重复利用，外排后还会引起地表水和土壤生态破坏，引起二次污染。因此，脱硫废水零排放处理技术的开发越来越受到重视。
蒸发结晶法是目前主要的脱硫废水零排放处理工艺。采用蒸发结晶法存在以下两个方面的缺点：第一是蒸发结晶成本高，采用蒸发结晶工艺需要消耗大量的能源，因此，运行费用极高;第二，采用反渗透等膜分离技术首先对废水进行减量化处理，膜分离产生的浓水再进行蒸发结晶，可以有效降低蒸发处理负荷和节约处理成本，但是采用RO等膜处理工艺时需要对废水进行严格的预处理，由于废水中钙镁浓度高，硫酸钙处于过饱和状态，造成软化预处理成本极高，一般可达15～30元/吨，而且还会产生大量的沉淀污泥。
为了降低脱硫废水零排放处理成本，鉴于现存脱硫废水零排放工艺的缺点和不足，开发低成本的脱硫废水零排放处理装置及方法愈发重要。
发明内容
针对上述问题，本发明的目的是提供一种新型脱硫废水处理的装置及方法。能够降低脱硫废水处理成本，并减少污泥产生量。
为达上述目的，本发明采用的具体技术方案是：
一种新型脱硫废水处理的装置，包括沿废水流路依次设置的：
一反应器，配置一第一药剂投加装置，用以投加硫酸根沉淀剂;
一絮凝反应器，配置一第二药剂投加装置，用以投加絮凝剂及助凝剂;
一沉淀池;
一膜处理系统。
进一步地，所述反应器内部设有一第一搅拌装置;所述絮凝反应器内部设有一第二搅拌装置。
进一步地，所述第一搅拌装置为叶轮式搅拌器或曝气装置;所述第二搅拌装置为叶轮式搅拌器。
进一步地，还包括设置于反应器流路上游的一预处理系统，所述预处理系统选自悬浮物处理系统、重金属处理系统、COD/BOD处理系统中的一种或多种系统的组合。
进一步地，所述反应器还配置有一附加药剂投加装置，用以投加重金属去除药剂和/或COD去除药剂。
进一步地，所述膜处理系统为反渗透、纳滤、膜蒸馏、电渗析、正渗透中的一种或几种的组合。
对应前述装置进行脱硫废水处理的方法，包括以下步骤：
向脱硫废水中加入硫酸根沉淀剂，得到一次处理废水;
向一次处理废水加入絮凝剂及助凝剂，得到二次处理废水;
对二次处理废水进行沉淀处理，获得沉淀污泥及清液;
对清液进行膜蒸馏处理。
进一步地，所述硫酸根沉淀剂选自氯化钡或硝酸钡;所述絮凝剂为聚合硫酸铁，所述助凝剂为聚丙烯酰胺(PAM)。
进一步地，向脱硫废水中加入硫酸根沉淀剂后控制反应时间5～20分钟。
进一步地，还包括，向脱硫废水中加入硫酸根沉淀剂前首先进行预处理，所述预处理包括去除悬浮物预处理和/或去除重金属预处理和/或去除COD/BOD预处理。
本发明颠覆传统软化处理思路，采用逆向思维解决脱硫废水膜浓缩过程结垢问题，通过加入硫酸根沉淀剂，去除废水中的全部或部分硫酸根，可以有效避免硫酸钙结垢，具有工艺简单、药剂投加量少、运行成本低、污泥产生量少和易于与其他工艺相结合的优点。
