申请日2017.07.05
公开(公告)日2017.10.13
IPC分类号C02F1/38; B01D36/00
摘要
本发明公开了一种污水离心分离过滤净化装置，涉及水处理技术领域，包括净化装置本体，净化装置本体内设有安装腔，安装腔下方设有清水槽且一侧壁上设有通孔;安装腔内设有离心分离转筒，离心分离转筒呈圆台状且包括筒轴和以筒轴为轴心的筒壁，筒轴倾斜设置且一端通过第一轴承转动连接在安装腔另一侧壁上，筒壁包括滤壁和挡壁，挡壁位于筒轴另一端处且伸入通孔内通过套接第二轴承转动连接在通孔孔壁上;所述筒轴一端与一电机连接且由电机驱动转动;还包括与净化装置本体连接的污水池，污水池与一排水管相通，排水管一端位于安装腔内且对准离心分离转筒内部;本发明能快速、有效地离心分离过滤出清水。
权利要求书

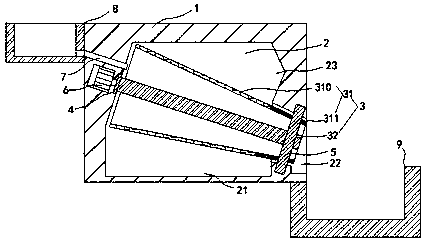

1.一种污水离心分离过滤净化装置，其特征在于：包括净化装置本体(1)，净化装置本体(1)内设有安装腔(2)，安装腔(2)下方设有清水槽(21)且一侧壁上设有通孔(22);安装腔(2)内设有离心分离转筒(3)，离心分离转筒(3)呈圆台状且包括筒轴(32)和以筒轴(32)为轴心的筒壁(31)，筒轴(32)倾斜设置且一端通过第一轴承(4)转动连接在安装腔(2)另一侧壁上，筒壁(31)包括滤壁(310)和挡壁(311)，挡壁(311)位于筒轴(32)另一端处且伸入通孔(22)内通过套接第二轴承(5)转动连接在通孔(22)孔壁上;所述筒轴(32)一端与一电机(6)连接且由电机(6)驱动转动;
还包括与净化装置本体(1)连接的污水池(8)，污水池(8)与一排水管(7)相通，排水管(7)一端位于安装腔(2)内且对准离心分离转筒(3)内部。
2.根据权利要求1所述的污水离心分离过滤净化装置，其特征在于：筒轴(32)的倾斜角呈15-20°，所述筒轴(32)一端位于离心分离转筒(3)大端处且筒轴(32)自所述筒轴(32)一端向所述筒轴(32)另一端逐渐向下倾斜。
3.根据权利要求2所述的污水离心分离过滤净化装置，其特征在于：所述排水管(7)一端位于离心分离转筒(3)大端处且位于筒轴(32)的上方，排水管(7)平行于筒轴(32)。
4.根据权利要求3所述的污水离心分离过滤净化装置，其特征在于：通孔(22)倾斜设置且倾斜角为15-20°。
5.根据权利要求4所述的污水离心分离过滤净化装置，其特征在于：通孔(22)对应一渣滓池(9)，渣滓池(9)固定连接在净化装置本体(1)上。
6.根据权利要求1所述的污水离心分离过滤净化装置，其特征在于：筒轴(32)两端口均通过多个固定条(33)与对应的筒壁(31)端口连接，所述多个固定条(33)以筒轴(32)为轴心均匀分布。
7.根据权利要求1所述的污水离心分离过滤净化装置，其特征在于：滤壁(310)位于安装腔(2)内。
8.根据权利要求1所述的污水离心分离过滤净化装置，其特征在于：所述安装腔(2)一侧壁上设有凹孔(23)。
说明书
一种污水离心分离过滤净化装置
技术领域
本发明属于水处理技术领域，具体的说，涉及一种污水离心分离过滤净化装置。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
目前也有离心分离的方式来进行水处理，比如离心沉降机，其利用沉降分层原理实现液固分离，适用于颗粒微小或者可以压缩变形的悬浮液，但结构复杂，效率低。
在公开号为CN204121880U的专利文件中，公开了一种离心式污水处理装置。包括污水池、脱泥离心机和吸入泵，污水池存放待处理污水，吸入泵将污水池里的污水通过管道吸入脱泥离心机，脱泥离心机将污水进行水和污泥的分离，污水池的吸入泵吸水口周围设有鼓泡翻滚装置，脱泥离心机为离心式分离结构，脱泥离心机的进水口通过管道与吸入泵出水口相连，吸入泵的吸水管插入污水池，吸入泵与脱泥离心机之间设有过滤格栅和变频渣浆泵，变频渣浆泵通过过滤格栅连接脱泥离心机，变频渣浆泵还与变频器相连，污泥分离机的排水口通过排水管将分离后的水排出，排水管内设装有过水挡板、滤棉和过滤器;但结构复杂，成本高，效率低。
发明内容
本发明为了克服现有技术中的不足，提供一种污水离心分离过滤净化装置，结构简单，能将过滤处理后的水通过离心分离甩出，速度快，效率高。
本发明提供了一种污水离心分离过滤净化装置，包括净化装置本体，净化装置本体内设有安装腔，安装腔下方设有清水槽且一侧壁上设有通孔;安装腔内设有离心分离转筒，离心分离转筒呈圆台状且包括筒轴和以筒轴为轴心的筒壁，筒轴倾斜设置且一端通过第一轴承转动连接在安装腔另一侧壁上，筒壁包括滤壁和挡壁，挡壁位于筒轴另一端处且伸入通孔内通过套接第二轴承转动连接在通孔孔壁上;所述筒轴一端与一电机连接且由电机驱动转动;
还包括与净化装置本体连接的污水池，污水池与一排水管相通，排水管一端位于安装腔内且对准离心分离转筒内部。
作为优选，筒轴的倾斜角呈15-20°，所述筒轴一端位于离心分离转筒大端处且筒轴自所述筒轴一端向所述筒轴另一端逐渐向下倾斜。
作为优选，所述排水管一端位于离心分离转筒大端处且位于筒轴的上方，排水管平行于筒轴。
作为优选，通孔倾斜设置且倾斜角为15-20°。
作为优选，通孔对应一渣滓池，渣滓池固定连接在净化装置本体上。
作为优选，筒轴两端口均通过多个固定条与对应的筒壁端口连接，所述多个固定条以筒轴为轴心均匀分布。
作为优选，滤壁位于安装腔内。
作为优选，所述安装腔一侧壁上设有凹孔。
本发明具有如下的有益效果：
(1)、结构简单稳定：通过第一轴承和第二轴承的设置，有效地保证了离心分离转筒和净化装置本体之间连接的稳定性;通过多个固定条的设置，有效地加强了转壁与转轴之间的连接稳定性;
(2)、过滤净化速度快：离心分离转筒通过转动能连续不断地过滤净化水，速度快;
(3)、效率高：滤壁转动时不会将水从通孔甩出安装腔，而凹孔的设置能便于水流入到清水槽，不会沿着安装腔腔壁从通孔流出，提高清水的产出率;
(4)、能有效地处理渣滓：离心分离转筒的圆台状结构和倾斜设置能使得离心分离转筒一边将污水过滤净化成清水时，一边讲渣滓排入到渣滓池。
