申请日2017.06.29
公开(公告)日2017.10.10
IPC分类号C02F9/14
摘要
本发明公开了一种污水紫外线杀菌除磷净化罐，包括罐体，其特征在于：所述罐体的顶部固定安装有支架，所述支架上固定安装有格栅过滤池，所述格栅过滤池内滑动安装有格栅板，所述格栅板的左、右两端连接活动气缸，所述活动气缸控制格栅板上、下移动实现过滤，所述格栅过滤池通过管道连通一侧的除磷池，所述除磷池的内壁上设有支撑板，所述支撑板上固定安装有搅拌电机。本发明结构简单，杀菌除磷效率高，且便于快速除去漂浮杂质，占地面积小。
权利要求书

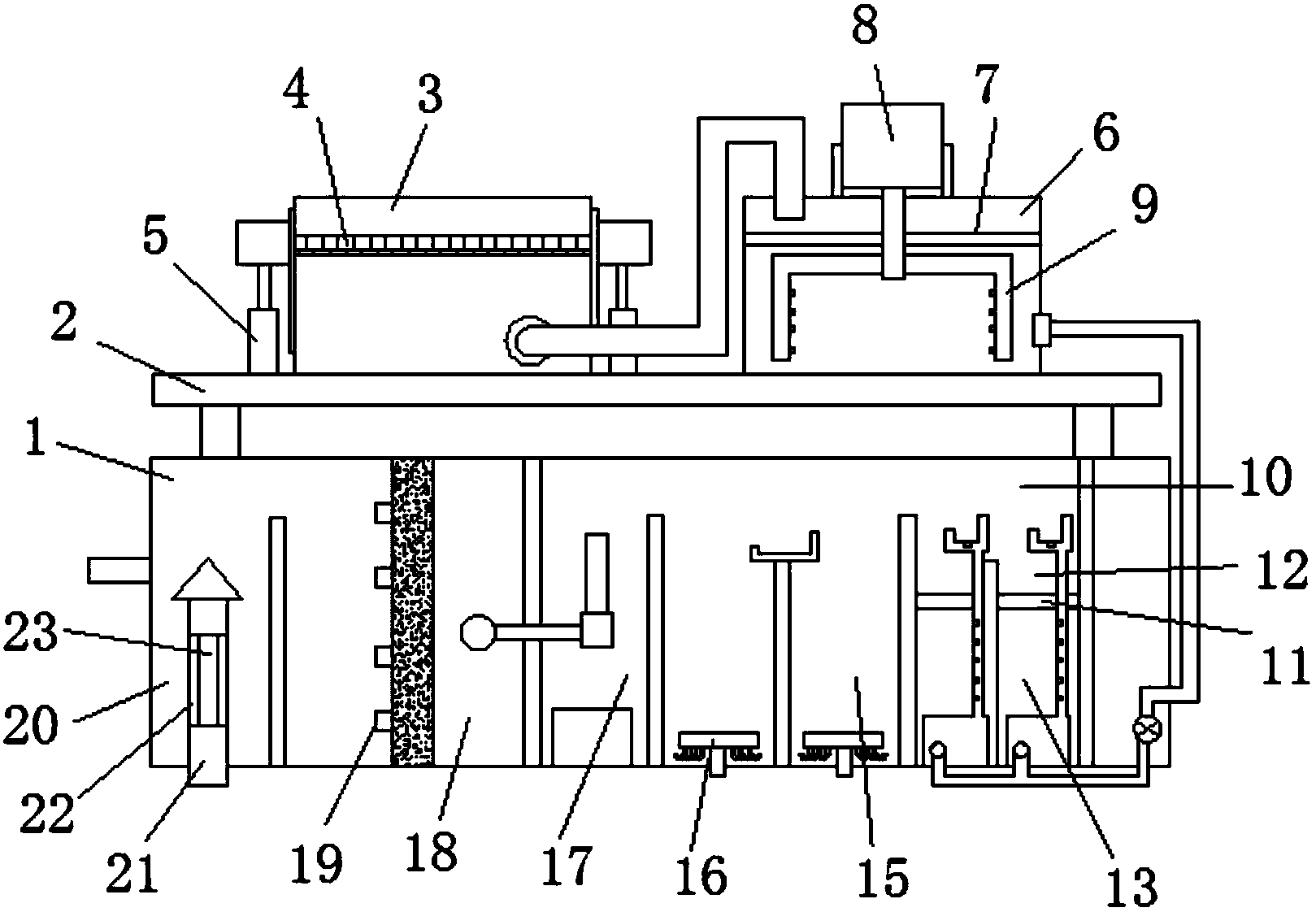

1.一种污水紫外线杀菌除磷净化罐，包括罐体，其特征在于：所述罐体的顶部固定安装有支架，所述支架上固定安装有格栅过滤池，所述格栅过滤池内滑动安装有格栅板，所述格栅板的左、右两端连接活动气缸，所述活动气缸控制格栅板上、下移动实现过滤，所述格栅过滤池通过管道连通一侧的除磷池，所述除磷池的内壁上设有支撑板，所述支撑板上固定安装有搅拌电机，所述搅拌电机的下端连接除磷剂喷撒管，所述除磷剂喷撒管为门形框架，所述除磷池的侧壁上通过管道连通厌氧腔，所述厌氧腔内设有密封隔板，通过密封隔板将厌氧腔分割为上、下两腔室，所述下腔室内通过管道连通上腔室，所述厌氧室的一侧设有好氧腔，且之间通过过水口连通，所述好氧腔的底部设有鼓气盘，所述好氧腔的一侧设有生物膜反应腔，所述生物膜反应腔的一侧设有活性碳吸附腔，所述活性碳吸附腔的侧壁填充有活性碳，所述活性碳吸附腔的侧壁上设有多个出水口，所述活性碳吸附腔的一侧设有净水腔，所述净水腔内固定安装有紫外线杀菌柱。
2.根据权利要求1所述污水紫外线杀菌除磷净化罐，其特征在于：所述紫外线杀菌柱的侧壁上设有环形凹槽，所述环形凹槽内设有紫外线发光源，所述活性碳吸附腔通过过水管道连通。
说明书
污水紫外线杀菌除磷净化罐
技术领域
本发明涉及一种环境保护领域，具体是一种污水紫外线杀菌除磷净化罐。
背景技术
随着经济的发展，农药、化肥的广泛使用以及农村生活污水排放量的增大，使大量的含氮及其它生物营养物质不断地排入河流和湖库，使水体富营养化程度加快加重，目前我国农村污水排放量大且污水有效处理率低，水域污染严重，处理难以达到国家标准。虽然我国已经采取了大量措施来解决农村水污染问题，但是在技术设备方面存在着基建造价和运行成本较高、处理效率有待提高等问题。我国的农村污水处理设备还存在着效率低、能耗高、维修率高、自动化程度低等缺点。尽管随着改革开放步伐的加快，我国也引进了一些国外的设备，然而这些设备价格十分昂贵不利于我国农村污水处理设备制造业的发展。本发明具有成本低，简单有效，自动化程度高，适合于农村等散居型住户使用的优点。
现有技术中，污水处理系统的占地面积大，需要耗费大量的人力财力去建设基础设施，且传统的污水处理系统流程复杂，工序多，且不能一次自动完成处理，且杀菌除磷效率低。
发明内容
本发明目的是提供了一种结构简单，杀菌除磷效率高，且便于快速除去漂浮杂质，占地面积小的污水紫外线杀菌除磷净化罐。
本发明解决技术问题提供如下方案：
一种污水紫外线杀菌除磷净化罐，包括罐体，其特征在于：所述罐体的顶部固定安装有支架，所述支架上固定安装有格栅过滤池，所述格栅过滤池内滑动安装有格栅板，所述格栅板的左、右两端连接活动气缸，所述活动气缸控制格栅板上、下移动实现过滤，所述格栅过滤池通过管道连通一侧的除磷池，所述除磷池的内壁上设有支撑板，所述支撑板上固定安装有搅拌电机，所述搅拌电机的下端连接除磷剂喷撒管，所述除磷剂喷撒管为门形框架，所述除磷池的侧壁上通过管道连通厌氧腔，所述厌氧腔内设有密封隔板，通过密封隔板将厌氧腔分割为上、下两腔室，所述下腔室内通过管道连通上腔室，所述厌氧室的一侧设有好氧腔，且之间通过过水口连通，所述好氧腔的底部设有鼓气盘，所述好氧腔的一侧设有生物膜反应腔，所述生物膜反应腔的一侧设有活性碳吸附腔，所述活性碳吸附腔的侧壁填充有活性碳，所述活性碳吸附腔的侧壁上设有多个出水口，所述活性碳吸附腔的一侧设有净水腔，所述净水腔内固定安装有紫外线杀菌柱。
所述紫外线杀菌柱的侧壁上设有环形凹槽，所述环形凹槽内设有紫外线发光源，所述活性碳吸附腔通过过水管道连通。
本发明在罐体的顶部固定安装有支架，在支架上固定安装有格栅过滤池，在过滤池内设有格栅板，且在格栅板的左、右两端连接顶推气缸，通过格栅板的从下至上的运动，实现了对格栅过滤池内的污水漂浮物的过滤操作，且过滤后的水通过管道进入除磷池内，在除磷池内设有门形框架管道，在门形框架管道的侧壁上设有除磷剂喷口，经过除磷的水进入到厌氧腔内进行加工，再通过上方的过水口进入到一侧的好氧池内，再通过好氧池进入到生物膜反应腔内进行活化反应，经过这些步骤使得污水中的氮、磷元素发生反应，去除富营养物质，在经过活性碳过滤腔，快速过滤掉污水中的杂质，且在净水池中设有紫外线杀菌柱，便于提高杀菌效率。
