绿色节能污泥减量化装置

发布时间:2017-12-16 16:18:10  中国污水处理工程网

  申请日2017.05.26

  公开(公告)日2017.09.15

  IPC分类号C02F11/04; C02F11/00; C02F11/12

  摘要

  本发明提供了一种绿色节能污泥减量化装置,属于污泥脱水技术领域。包括厌氧消化单元、沼气发电单元、电解破解单元和沉降单元,其中,厌氧消化单元包括厌氧消化池,厌氧消化池的顶部连接沼气发电单元;电解破解单元包括贮槽,贮槽内设置电极组,电极组外接电源,电源与沼气发电单元电连接;贮槽的底部分别连接厌氧消化池的底部和沉降单元。本发明提供的污泥脱水装置,在实现污泥有效脱水的同时,降低污泥脱水成本。

  权利要求书

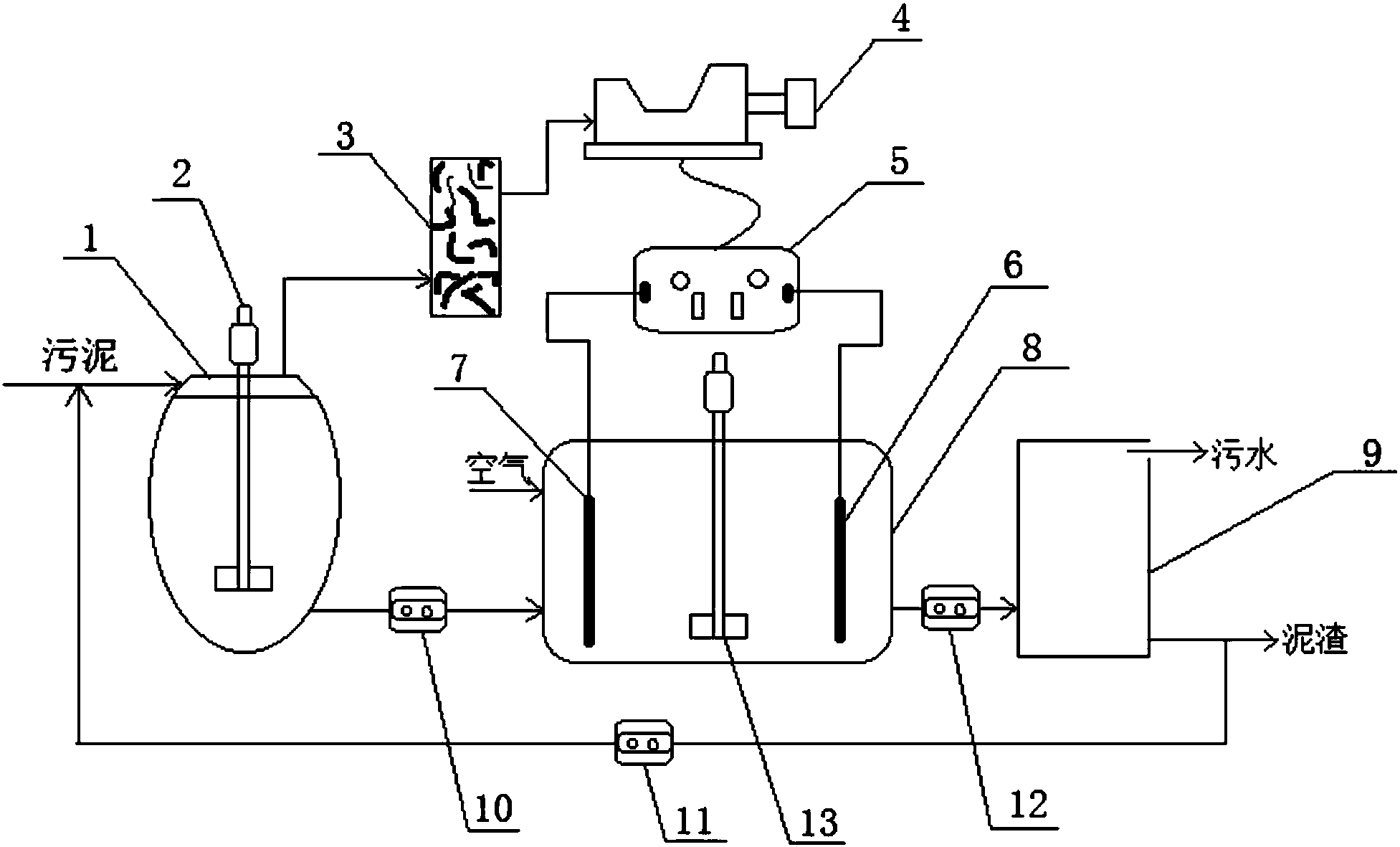

  1.一种绿色节能污泥减量化装置,其特征在于,包括厌氧消化单元、沼气发电单元、电解破解单元和沉降单元;厌氧消化单元包括厌氧消化池(1),厌氧消化池(1)的顶部连接沼气发电单元;电解破解单元包括贮槽(8),贮槽(8)内设置电极组,电极组外接电源(5),电源(5)与沼气发电单元电连接;贮槽(8)底部通过管路分别与厌氧消化池(1)的底部及沉降单元连接。

  2.如权利要求1所述的绿色节能污泥减量化装置,其特征在于,厌氧消化池(1)顶部设置污泥进口和沼气出口,沼气出口连接沼气发电单元;厌氧消化池(1)底部设置污泥出口,污泥出口连接贮槽(8)底部;厌氧消化池(1)内还设置厌氧消化搅拌器(2)。

  3.如权利要求1所述的绿色节能污泥减量化装置,其特征在于,沼气发电单元包括脱硫塔(3)和沼气发电机(4),脱硫塔(3)的进气口连接厌氧消化池(1),脱硫塔(3)的出气口连接沼气发电机(4)的进气口;沼气发电机(4)与电源(5)相连。

  4.如权利要求3所述的绿色节能污泥减量化装置,其特征在于,沼气发电机(4)为直流发电机。

  5.如权利要求1所述的绿色节能污泥减量化装置,其特征在于,贮槽(8)设有贮槽进口和贮槽出口,在贮槽进口与厌氧消化池(1)连接的管路上设有第一蠕动泵(10),在贮槽出口与沉降单元相连的管路上设有第二蠕动泵(12)。

  6.如权利要求5所述的绿色节能污泥减量化装置,其特征在于,贮槽(8)内还设有贮槽搅拌器(13)。

  7.如权利要求5所述的绿色节能污泥减量化装置,其特征在于,贮槽(8)顶部设置空气通道。

  8.如权利要求1所述的绿色节能污泥减量化装置,其特征在于,沉降单元包括沉降槽(9),沉降槽(9)上部侧壁开设溢流口,底部开设排渣口。

  9.如权利要求8所述的绿色节能污泥减量化装置,其特征在于,排渣口连接循环管路,循环管路的另一端连接厌氧消化池(1)。

  10.如权利要求9所述的绿色节能污泥减量化装置,其特征在于,循环管路上还设置循环蠕动泵(11)。

  说明书

  一种绿色节能污泥减量化装置

  技术领域

  本发明属于污泥脱水技术领域,涉及一种绿色节能污泥减量化装置。

  背景技术

  污泥主要是来自污水处理厂副产物,含水率高(达97%左右),致使污泥体积十分庞大。污泥脱水是污泥减量化处理的主要手段,其脱水效果直接影响污泥的贮存、运输,同时脱水后污泥含水率对污泥后续处理处置也具有重要影响。然而,众所周知,污泥成分的十分复杂,其内含有大量的絮体、微生物、有机质,污泥水在污泥中主要以毛细水和颗粒表面的吸附水形式存在,致使污泥脱水十分困难。目前污泥脱水方式主要有自然干化法、造粒脱水法、机械脱水法,其中机械脱水法应用最普遍,但是该法脱水后污泥含水率仍很高(在80%左右),不能满足污泥后续堆肥、焚烧、填埋等处置的要求。同时,采用的污泥脱水机或存在易堵塞、需要大量的水清洗、造成二次污染,或是耗电大、噪音大、震动剧烈,或维修困难等诸多缺陷,致使污泥脱水一直是制约污泥有效处理处置的瓶颈所在。

  发明内容

  为了克服上述现有技术存在的缺陷,本发明的目的在于提供一种绿色节能污泥减量化装置,在实现污泥有效脱水的同时,降低污泥脱水成本。

  本发明是通过以下技术方案来实现:

  一种绿色节能污泥减量化装置,包括厌氧消化单元、沼气发电单元、电解破解单元和沉降单元,其中,

  厌氧消化单元包括厌氧消化池,厌氧消化池的顶部连接沼气发电单元;

  电解破解单元包括贮槽,贮槽内设置电极组,电极组外接电源,电源与沼气发电单元电连接;贮槽的底部分别连接厌氧消化池的底部和沉降单元。

  优选地,厌氧消化池顶部设置污泥进口和沼气出口,沼气出口连接沼气发电单元;厌氧消化池底部设置污泥出口,污泥出口连接贮槽;

  厌氧消化池还设置厌氧消化搅拌器。

  优选地,沼气发电单元包括脱硫塔和沼气发电机,脱硫塔的进气口连接厌氧消化池,脱硫塔的出气口连接沼气发电机的进气口;沼气发电机的电机输出端连接电源。

  进一步优选地,沼气发电机为直流发电机。

  优选地,贮槽包括贮槽进口和贮槽出口,贮槽进口连接进口蠕动泵,进口蠕动泵连接厌氧消化池;贮槽出口连接出口蠕动泵,出口蠕动泵连接沉降单元。

  进一步优选地,贮槽还包括贮槽搅拌器。

  进一步优选地,贮槽顶部设置空气通道。

  优选地,沉降单元包括沉降槽,沉降槽顶部设置溢流口,沉降槽底部设置排渣口。

  优选地,排渣口连接循环管路,循环管路的另一端连接厌氧消化池;循环管路上设置循环蠕动泵。

  与现有技术相比,本发明具有以下有益的技术效果:

  本发明提供了一种绿色节能污泥减量化装置,包括厌氧消化单元、沼气发电单元、电解破解单元和沉降单元。污泥进入厌氧消化单元的厌氧消化池后进行厌氧消化并产生沼气,沼气进入沼气发电单元产生电力;沼气发电单元产生的电力输入到电源,供给电极组使用;厌氧消化后的淤泥进入电解破解单元的贮槽中;电极组利用沼气发电单元产生电力对污泥中的絮团等进行破解,提高后续污泥脱水效率;电解破解后的污泥进入沉降单元进行沉降,使得泥渣与污水分离,实现污泥的高效脱水。同时,在对污泥进行电解破解时,采用的电力来源于沼气发电单元,大大降低了能耗,降低了污泥脱水的成本。整个新型污泥脱水装置结构紧凑、简单,不存在二次污染,具有操作方便、结构新颖、效率高、能耗低等特点。

  进一步地,沉降单元包括沉降槽,沉降槽底部设置排渣口,排渣口连接循环管路,循环管路的另一端连接厌氧消化池;循环管路上设置循环蠕动泵。如此,若沉降槽中的泥渣脱水尚不达标,可以通过循环蠕动泵将泥渣重新泵入厌氧消化池中,重新进行脱水处理,直至污泥充分脱水。
