申请日2017.06.28
公开(公告)日2017.09.01
IPC分类号C02F9/14; A01G25/00; A01G1/00
摘要
本发明公开了一种污水地下处理地表复耕复种成套装置，包括厌氧过滤池，所述厌氧过滤池设有三角挡板及其架设的双层过滤板，一侧池壁连通有污水管、排污水压机和污水系统，另一侧池壁连接有连通水管和沉淀池，沉淀池另一侧设有过滤网布、漏斗装置、排水管、灌溉水压机和灌溉系统。本发明为了解决现有技术的城市污水地下处理装置存在的缺点，提出了一种污水地下处理地表复耕复种成套装置，其对污水进行厌氧处理，提高了水处理能力，厌氧处理产生的水经过层层过滤及沉淀，得到的净水可直接应用于灌溉用水，同时将厌氧处理产生的污泥应用于耕地，由于污泥营养价值非常高，提高了景观及绿化植物的成活率及生长势头，实现了污水的循环利用。
权利要求书

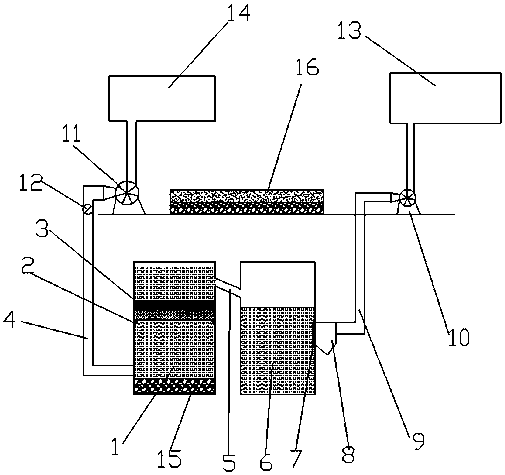

1.一种污水地下处理地表复耕复种成套装置，包括厌氧过滤池(1)，其特征在于，所述厌氧过滤池(1)置于地下，所述厌氧过滤池(1)池壁上设有三角挡板(2)，所述三角挡板(2)远离厌氧过滤池(1)池底的一侧架设有双层过滤板(3)，所述双层过滤板(3)将厌氧过滤池(1)分为上下两层，上层的池壁上连通有污水管(4)，下层的池壁上连接有连通水管(5);所述连通水管(5)远离厌氧过滤池(1)的一端连接有沉淀池(6)，所述连通水管(5)连接在沉淀池(6)的池壁上，所述沉淀池(6)远离连通水管(5)的一侧池壁设置有过滤网布(7)，所述过滤网布(7)远离池壁设置有过滤网布(7)的一侧连接有漏斗装置(8)，所述漏斗装置(8)远离过滤网布(7)的一侧连通有排水管(9)，所述排水管(9)远离漏斗装置(8)的一端伸出地面，所述排水管(9)远离漏斗装置(8)的一端连接有灌溉水压机(10);
所述污水管(4)远离厌氧过滤池(1)的一端伸出地面，所述污水管(4)远离厌氧过滤池(1)的一端连接有排污水压机(11)，所述污水管(4)伸出地面的管壁上设有水阀(12)。
2.根据权利要求1所述的一种污水地下处理地表复耕复种成套装置，其特征在于，所述灌溉水压机(10)远离排水管(9)的一侧通过水管连接有灌溉系统(13);所述排污水压机(11)远离污水管(4)的一侧通过水管连接有污水系统(14)。
3.根据权利要求1所述的一种污水地下处理地表复耕复种成套装置，其特征在于，所述厌氧过滤池(1)中放有絮凝剂、厌氧菌及耗氧剂，所述厌氧过滤池(1)产生污泥(15)。
4.根据权利要求1及权利要求3所述的污水地下处理地表复耕复种成套装置，其特征在于，所述厌氧过滤池(1)上方的地表设有耕地(16)，所述耕地(16)分为两层，下层铺设污泥(15)，上层铺设有机土壤。
5.根据权利要求1所述的污水地下处理地表复耕复种成套装置，其特征在于，所述双层过滤板(3)分为两层，上层铺设纱布，下层装有筛孔网。
6.根据权利要求4所述的污水地下处理地表复耕复种成套装置，其特征在于，所述耕地(16)分别与灌溉系统(13)和污水系统(14)相连。
7.根据权利要求1所述的污水地下处理地表复耕复种成套装置，其特征在于，所述厌氧过滤池(1)及沉淀池(6)内气密性良好，泥土无法渗透到厌氧过滤池(1)及沉淀池(6)中。
说明书
一种污水地下处理地表复耕复种成套装置
技术领域
本发明涉及城市污水地下处理装置技术领域，尤其涉及一种污水地下处理地表复耕复种成套装置。
背景技术
城市污水地下回灌是一种新的污水回用战略措施。该技术是把城市污水处理厂二级出水经深度处理后，通过土壤渗滤或井灌的方式回灌至地下，经过土壤含水层处理后再作为新的水源开发。地下回灌不仅具有投资少、设备简单、容易实施等优点，而且具有可补充或节约当地水资源、缓解地下水位下降、防止地面沉降和海水入侵、减轻水污染及改善城市生态环境等多方面的综合效益。对于缓解我国水资源短缺矛盾，保护环境，促进国民经济的可持续发展具有重要意义。
但现有技术的城市污水地下处理装置处理能力有限，处理池的封闭性差，无法利用厌氧菌对污水进行更高效的厌氧反应，同时厌氧池深挖于地下，污泥处理复杂，过滤装置单一，未能将污泥与处理后的净水分离，从而水循环过程不顺畅，从而造成水资源浪费。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水地下处理地表复耕复种成套装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水地下处理地表复耕复种成套装置，包括厌氧过滤池所述厌氧过滤池置于地下，所述厌氧过滤池池壁上设有三角挡板，所述三角挡板远离厌氧过滤池池底的一侧架设有双层过滤板，所述双层过滤板将厌氧过滤池分为上下两层，上层的池壁上连通有污水管，下层的池壁上连接有连通水管;所述连通水管远离厌氧过滤池的一端连接有沉淀池，所述连通水管连接在沉淀池的池壁上，所述沉淀池远离连通水管的一侧池壁设置有过滤网布，所述过滤网布远离池壁设置有过滤网布的一侧连接有漏斗装置，所述漏斗装置远离过滤网布的一侧连通有排水管，所述排水管远离漏斗装置的一端伸出地面，所述排水管远离漏斗装置的一端连接有灌溉水压机;
所述污水管远离厌氧过滤池的一端伸出地面，所述污水管远离厌氧过滤池的一端连接有排污水压机，所述污水管伸出地面的管壁上设有水阀。
优选地，所述灌溉水压机远离排水管的一侧通过水管连接有灌溉系统;所述排污水压机远离污水管的一侧通过水管连接有污水系统。
优选地，所述厌氧过滤池中放有絮凝剂、厌氧菌及耗氧剂，所述厌氧过滤池产生污泥。
优选地，所述厌氧过滤池上方的地表设有耕地，所述耕地分为两层，下层铺设污泥，上层铺设有机土壤。
优选地，所述双层过滤板分为两层，上层铺设纱布，下层装有筛孔网。
优选地，所述耕地分别与灌溉系统和污水系统相连。
优选地，所述厌氧过滤池及沉淀池内气密性良好，泥土无法渗透到厌氧过滤池及沉淀池中。
与现有技术相比，本发明的有益效果是：
1.通过设置气密性良好的厌氧过滤池，对污水进行处理，由于厌氧处理反应时间比耗氧反应时间短，从而提高水处理能力;并在厌氧过滤池内架设双层过滤板，有效地将污泥与厌氧处理后的水分离。厌氧处理后的水再经过沉淀池
2.通过在厌氧过滤池后设置沉淀池，并在沉淀池另一端设置过滤网布和漏斗装置，对厌氧处理后的水进行进一步的沉淀-过滤-沉淀的多层处理方法，有效将水净化，并且装置简单，过滤效果好，过滤后的水可直接应用于灌溉。
3.厌氧过滤池处理过后产生的污泥，营养价值非常高，有机成分非常高，将其铺设在耕地的底层，能提高景观及绿化植物的成活率及生长势头，同时将耕地与污水系统和灌溉系统连接，能对耕地进行灌溉，灌溉产生的污水排到污水系统，实现了污水的循环利用。
