申请日2017.06.07
公开(公告)日2017.08.25
IPC分类号C02F9/14; C02F101/16
摘要
一种化肥废水处理集成装置，包括空气压缩机，空气压缩机与气升式环流生物反应器的底部连接，气升式环流生物反应器的上部与第一沉淀釜的上部连接，第一沉淀釜的底部与气升式环流生物反应器的下部连接，第一沉淀釜的底部的管道与水泵的结合部位设置有排出口，第一沉淀釜的上部与喷射环流生物反应器的顶部连接，喷射环流生物反应器的上部与第二沉淀釜的上部经管道连接，第二沉淀釜的底部经管道通过水泵与喷射环流生物反应器的下部连接，第二沉淀釜的底部的管道与水泵的结合部位设置有排出口，第二沉淀釜的上部设置有出水口，本发明可大大减少传统的化肥氨氮废水处理装置的占地面积，同时又可使处理后的水达到化肥企业循环水的回用标准。
权利要求书

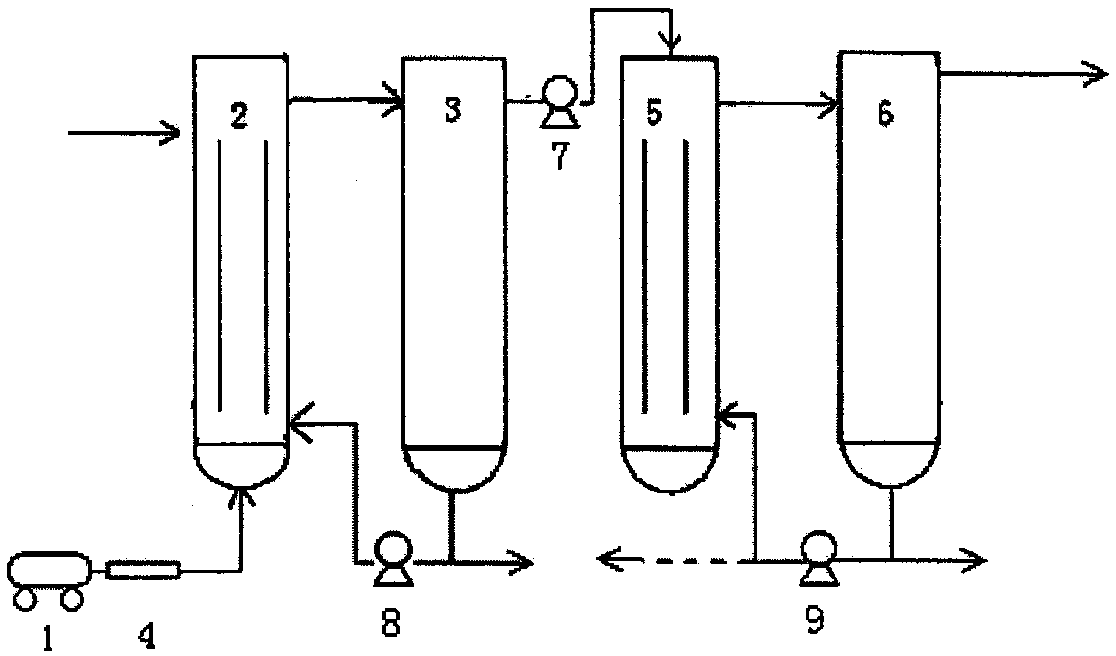

1.一种化肥废水处理集成装置，包括气升式环流生物反应器(2)、喷射环流生物反应器(5)、空气压缩机(1)、第一沉淀釜(3)、第二沉淀釜(6)、管道(4)、水泵(7)、(8)、(9)，水泵为三个，其特征在于：空气压缩机(1)与气升式环流生物反应器(2)的底部通过管道(4)连接，气升式环流生物反应器(2)的上部通过管路与第一沉淀釜(3)的上部连接，第一沉淀釜(3)的底部经管道通过水泵(8)与气升式环流生物反应器(2)的下部连接，第一沉淀釜(3)的底部的管道与水泵(8)的结合部位设置有排出口，第一沉淀釜(3)的上部经管道通过水泵(7)与喷射环流生物反应器(5)的顶部连接，喷射环流生物反应器(5)的上部与第二沉淀釜(6)的上部经管道连接，第二沉淀釜(6)的底部经管道通过水泵(9)与喷射环流生物反应器(5)的下部连接，第二沉淀釜(6)的底部的管道与水泵(9)的结合部位设置有排出口，第二沉淀釜的上部设置有出水口。
2.根据权利要求1所述的一种化肥废水处理集成装置，其特征在于：所述的空气压缩机(1)与气升式环流生物反应器(2)底部的连接管道上还设置有流量计。
说明书
一种化肥废水处理集成装置
技术领域
本发明涉及一种污水处理装置，特别涉及一种化肥废水处理集成装置。
背景技术
化肥工业是我国的支柱性产业，在国民经济中占据举足轻重的地位。但化肥在生产过程中不可避免地产生大量的工业氨氮废气。传统的化肥废水处理主要是采用曝气池，此装置占地面积大、消耗能量多，处理成本高。化肥废气经曝气池生物法处理后，水中还有氮元素，它主要以硝酸盐形式存在，硝酸盐在处理后的水中超标，若排放，可使此水接触的人产生高铁血红蛋白血症并具有致癌、致畸、致突变的作用，对人体健康构成潜在的威胁。也有人将化工行业中使用的多相生物反应器应用于废水处理工作中，但仅采用单一反应器装置需氧处理，也未能解决氨氮废水处理出水中硝酸盐污染的问题。
发明内容
为了克服上述现有技术之缺陷，本发明的目的在于提供一种化肥废水处理集成装置，该装置可使化肥生产过程中产生的氨氮废水达到排放标准，且废水中氮元素转化为无害的氮气，彻底消除硝酸盐的污染。
为达到上述的目的，本发明的技术方案如下：
一种化肥废水处理集成装置，包括气升式环流生物反应器、喷射环流生物反应器、空气压缩机、第一沉淀釜、第二沉淀釜、管道、三个水泵，空气压缩机与气升式环流生物反应器的底部通过管道连接，气升式环流生物反应器的上部通过管路与第一沉淀釜的上部连接，第一沉淀釜的底部经管道通过水泵与气升式环流生物反应器的下部连接，第一沉淀釜的底部的管道与水泵的结合部位设置有排出口，第一沉淀釜的上部经管道通过水泵与喷射环流生物反应器的顶部连接，喷射环流生物反应器的上部与第二沉淀釜的上部经管道连接，第二沉淀釜的底部经管道通过水泵与喷射环流生物反应器的下部连接，第二沉淀釜的底部的管道与水泵的结合部位设置有排出口，第二沉淀釜的上部设置有出水口。
所述的用于废水处理的膜生物反应器，反洗装置为曝气管道的分支管道，或者为单接的空压机，或者为增设的清水泵。
空气压缩机与气升式环流生物反应器底部的连接管道上最好设置有流量计，以控制气体的流量。
本发明可大大减少传统的化肥氨氮废水处理装置的占地面积，同时又可使处理后的水达到化肥企业循环水的回用标准。
