申请日2017.06.16
公开(公告)日2017.09.29
IPC分类号G01N33/24
摘要
本发明公开了一种用于污泥比阻测定的蜂窝式计量筒，属于计量技术领域，为了能够定压过滤和测量数值准确的特点，该计量筒包括放置在试验台上的主筒、若干设置在主筒内部的子筒、设置在主筒上部的布氏漏斗和设置在布氏漏斗下方的软管;布氏漏斗的下方插入主筒内部，布氏漏斗内放置滤纸和测试用的污泥。本发明简单易行，可操作性好，实现了比阻测定过程中既需保持定压过滤，又需保证滤液度数的准确性和精确性的要求，能够满足各类型污泥比阻的测定要求。

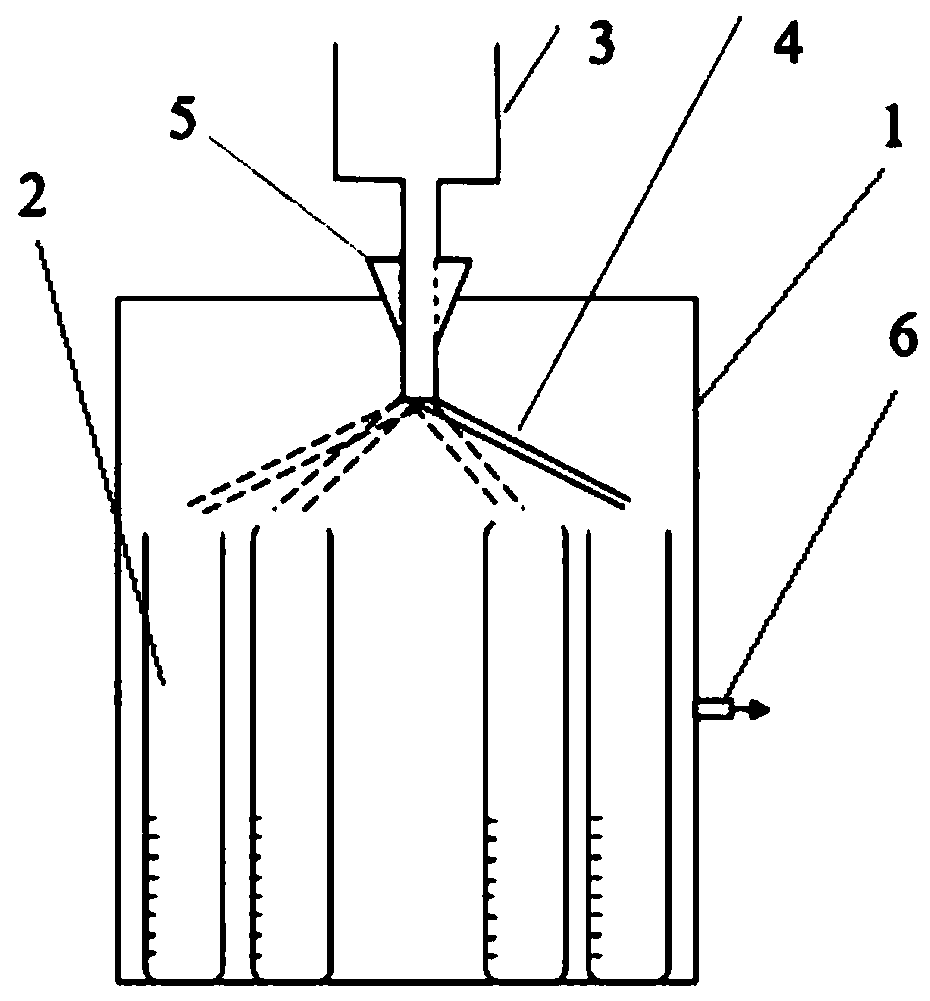

摘要附图
权利要求书
1.一种用于污泥比阻测定的蜂窝式计量筒，其特征在于：该计量筒包括放置在试验台上的主筒(1)、若干设置在主筒(1)内部的子筒(2)、设置在主筒(1)上部的布氏漏斗(3)和设置在布氏漏斗(3)下方的软管(4);布氏漏斗(3)的下方插入主筒(1)内部，布氏漏斗(3)内放置滤纸和测试用的污泥，所述主筒(1)的筒壁上设有抽滤嘴(6)。
2.根据权利要求1所述的用于污泥比阻测定的蜂窝式计量筒，其特征在于：所述主筒(1)为中空圆柱状结构，主筒(1)包括筒体和设置在筒体上部的筒盖，所述筒盖上设有进料口，布氏漏斗(3)的下方通过进料口插入主筒(1)内部。
3.根据权利要求1所述的用于污泥比阻测定的蜂窝式计量筒，其特征在于：所述布氏漏斗(3)的下方外部设有橡皮软塞(5)。
4.根据权利要求3所述的用于污泥比阻测定的蜂窝式计量筒，其特征在于：所述橡皮软塞(5)为锥形结构，橡皮软塞(5)上设有通孔，布氏漏斗(3)的下方穿过通孔插入主筒(1)内部。
5.根据权利要求1所述的用于污泥比阻测定的蜂窝式计量筒，其特征在于：所述子筒(2)为圆柱状结构，其半径远小于主筒(1)的半径，子筒(2)的筒壁上设有刻度线。
6.根据权利要求1所述的用于污泥比阻测定的蜂窝式计量筒，其特征在于：所述主筒(1)和子筒(2)均为透明材料制成。
7.根据权利要求1所述的用于污泥比阻测定的蜂窝式计量筒，其特征在于：若干个所述子筒(2)在主筒(1)内部呈圆环形布置圆环的圆心与主筒(1)的轴线重合，子筒(2)的轴线与主筒(1)的轴线平行，每个子筒(2)的轴线距离主筒(1)的轴线相等，任意两个相邻子筒(2)之间的距离相等。
8.根据权利要求2所述的用于污泥比阻测定的蜂窝式计量筒，其特征在于：所述主筒(1)的筒体筒壁上设有抽滤嘴(6)。
说明书
一种用于污泥比阻测定的蜂窝式计量筒
技术领域
本发明属于计量技术领域，涉及一种计量筒，具体涉及一种用于污泥比阻测定的蜂窝式计量筒。
背景技术
随着污水处理厂污泥量的急剧增加，污泥处理和处置的问题逐渐成为各污水处理单位的工作重点和难点。《城市污水处理厂污水污泥排放标准》(GJ3025-1993)明确规定了在厂内经稳定处理后的城市污水处理厂污泥宜进行脱水处理，脱水后污泥的含水率应小于80%。
衡量污泥过滤脱水性能的重要指标就是污泥比阻，其物理意义是：单位质量的污泥在一定压力下过滤时在单位过滤面积上的阻力。污泥比阻愈大，过滤性能愈差。污泥比阻的作用是比较不同的污泥(或同一污泥加入不同量的混合剂后)的过滤性能，从而污泥脱水提供选型参考。
污泥比阻测定装置在各高校和科研单位普遍使用，其性能决定了污泥比阻测量值的准确性。在实践中，实验装置往往存在频繁停开车、测量误差较大等缺点，特别是关键装置计量筒，由于实验过程中需要记录不同时刻对应的污泥过滤液体积，在此过程中必须将物理过滤设备停车，才能准确记录数值，但理论计算要求物理过滤压力是定值，于是二者产生矛盾，这也就是目前所见设备效果均不理想的瓶颈。
专利方面，严家宽等(2012)等授权了一种多联式污泥比阻测定装置，其特点是能够多组同时进行实验，提高了实验的效率，比较适合高校多组学生同时进行实验教学，但多组计量筒共用同一台抽滤设备容易造成实验压力不一致(流体沿程损失)和一损俱损的缺点，反而降低了效率。
黄忠臣等(2012)公开了一种单个比阻测定装置，其主要特点是采用离心过滤，避免了真空过滤的不稳定问题，而且过程中离心设备定速开启，保证了定压过滤这一关键条件，但依然存在着滤液度数不稳定的问题。
朱小林等(2013)公开了一种单个比阻测定装置，其主要特点是采用冲程式挤压过滤，依然没有解决滤液度数问题，且设备及过程较为复杂，不利于作为通用污泥比阻测定装置。
欧阳卓智等(2016)申请了一种两联比阻测定装置，其主要特点是采用手动活塞杆压滤，且能够灵活调节各装置高度，可作为便携式比阻测定组装使用。但对于过滤压力来源及大小没有明确说明。
现有技术或设备主要就是计量筒装置的样式、选型和过滤压力种类选择问题，虽然均可实现比阻实验过程，且基本都能保持定压过滤，但实验的准确性和精确性难以保证。因为比阻实验要求除了是定压过滤，还需要记录过滤过程中不同的时刻对应的污泥过滤滤液体积，现有装置不论是单装置测定还是多联测定装置，单次比阻测定均使用同一计量筒，于是现有装置的主要缺点体现在：
(一)由于是定压过滤，滤液始终在抽滤滴落过程中，滤液页面始终处于扰动状态，导致在各时刻的滤液体积不具准确性甚至导致较大误差;
(二)由于是承接整个过滤过程中的滤液，就要求计量筒具有较大的筒径，即使过滤后期滤液滴落速度及对液面的扰动逐渐减少，亦不能体现出读数的精确性。
发明内容
根据以上现有技术的不足，本发明所要解决的技术问题是提出一种用于污泥比阻测定的蜂窝式计量筒，具备定压过滤，测量数值准确的特点。
为了解决上述技术问题，本发明采用的技术方案为：
一种用于污泥比阻测定的蜂窝式计量筒，该计量筒包括放置在试验台上的主筒、若干设置在主筒内部的子筒、设置在主筒上部的布氏漏斗和设置在布氏漏斗下方的软管;布氏漏斗的下方插入主筒内部，布氏漏斗内放置滤纸和测试用的污泥。
所述主筒为中空圆柱状结构，主筒包括筒体和设置在筒体上部的筒盖，所述筒盖上设有进料口，布氏漏斗的下方通过进料口插入主筒内部。所述布氏漏斗的下方外部设有橡皮软塞。所述橡皮软塞为锥形结构，橡皮软塞上设有通孔，布氏漏斗的下方穿过通孔插入主筒内部。所述子筒为圆柱状结构，其半径远小于主筒的半径，子筒的筒壁上设有刻度线。所述主筒和子筒均为透明材料制成。若干个所述子筒在主筒内部呈圆环形布置圆环的圆心与主筒的轴线重合，子筒的轴线与主筒的轴线平行，每个子筒的轴线距离主筒的轴线相等，任意两个相邻子筒之间的距离相等。所述主筒的筒体筒壁上设有抽滤嘴。
本发明有益效果是:本发明按照污泥比阻测定过程中压力稳定，液面度数稳定准确的要求，对关键装置计量筒采用蜂窝式设计，一个主筒内安装多个子筒，在保持整个筒体过滤压力一定的前提下(即密闭良好)，手动旋转出水口，在需要记录的时刻旋转至子筒上方，实验结束后即可分别读取各子筒的度数，为实验提供准确数值依据。
