申请日2017.06.07
公开(公告)日2017.08.22
IPC分类号C02F1/32; C02F101/30
摘要
一种光触媒水处理装置，包括有上部设置进水口下部设置出水口且内装竖置紫外线灯的水箱，在水箱内设有填装在笼体内的光触媒体，其光触媒体由球型载体和置于表面的纳米二氧化钛膜构成，其填装光触媒体的笼体为由内、外筒形的不锈钢丝网围成的分层竖置在水箱内的环柱形笼体，竖置的紫外线灯经水箱上端的灯管固定架固定布置在笼体之间，在水箱的下部设置有网型托板，其紫外线灯和内装光触媒体的笼体设置于网型托板的上面，在网型托板的下方设置有由装配在水箱箱底外侧的电机驱动的转动波轮，本发明解决了因控制不当而造成的二次污染问题，并且使水处理的操作简化，处理成本大大降低。
权利要求书

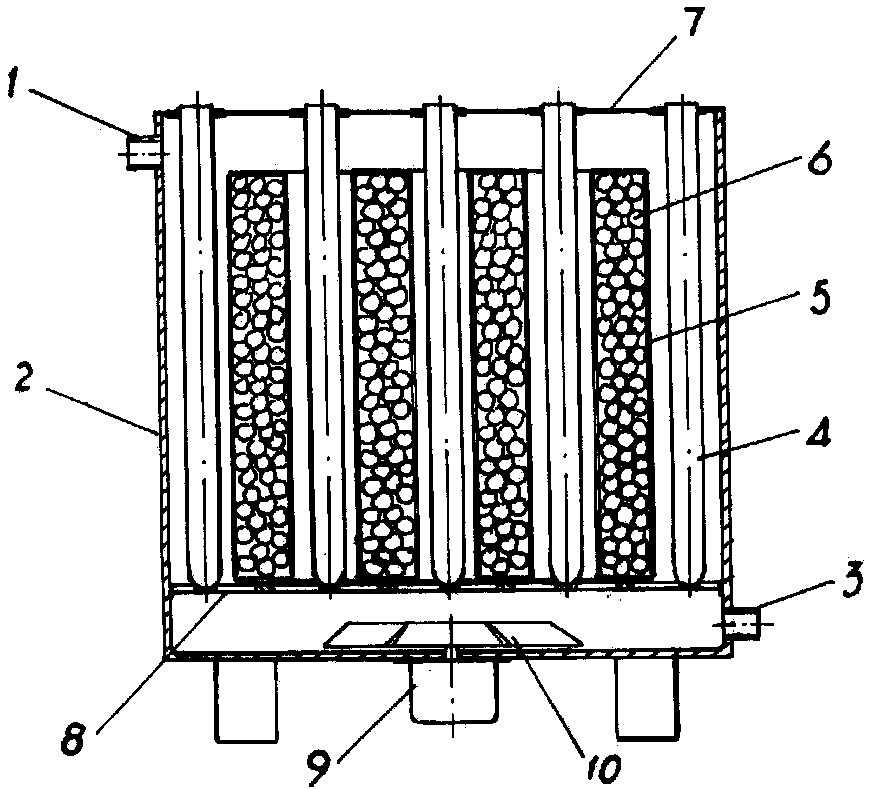

1.一种光触媒水处理装置，包括上部设置进水口(1)下部设置出水口(3)的水箱(2)，在水箱(2)内装配有竖置的紫外线灯(4)，其特征在于：在水箱(2)内设置有填装在笼体(5)内的光触媒体(6)，其光触媒体由球型载体和置于表面的纳米二氧化钛膜构成。
2.根据权利要求1所述的一种光触媒水处理装置，其特征在于：填装光触媒体(6)的笼体(5)为由内、外筒形的不锈钢丝网围成的分层竖置在水箱内的环柱形的笼体，其紫外线灯(4)经水箱上端的灯管固定架(7)固定均匀布置在笼体之间。
3.根据权利要求2所述的一种光触媒水处理装置，其特征在于：在水箱(2)的下部设置有网型托板(8)，其紫外线灯(4)和内装光触媒体(6)的笼体(5)设置于网型托板的上面，在网型托板的下方设置有由装配在水箱箱底外侧的电机(9)驱动转动的波轮(10)。
说明书
一种光触媒水处理装置
技术领域
本发明涉及一种废水、污水处理装置，特别涉及一种光触媒水处理装置。
背景技术
对于含有机污染物的工业废水，常采用光氧化法设备进行无害处理。其处理设备通常由水池或水箱和竖直沉入水中的紫外线灯构成，在处理的过程中需要在废水中加入漂白粉或液氯等化学药剂，通过紫外线光的均匀照射，加强化学药剂的氧化作业，而使工业废水和污水得到净化，达到排放标准。但该种处理方法存在的问题是加入的化学药剂的有效用量难以准确控制，在控制不当时，化学余液容易产生二次污染，并且由于要耗用大量的化学药剂，其处理费用相对较高。
发明内容
为了克服上述现有技术之缺陷，本发明的目的在于提供一种光触媒水处理装置，该装置不需加入化学药剂，从而使处理废水的操作简化，处理费用降低，且不产生排放二次污染。
为达到上述的目的，本发明的技术方案如下：
一种光触媒水处理装置，包括有上部设置进水口下部设置出水口且内装竖置紫外线灯的水箱，在水箱内设有填装在笼体内的光触媒体，其光触媒体由球型载体和置于表面的纳米二氧化钛膜构成。
本发明的技术方案还包括：其填装光触媒体的笼体为由内、外筒形的不锈钢丝网围成的分层竖置在水箱内的环柱形笼体，竖置的紫外线灯经水箱上端的灯管固定架固定布置在笼体之间。
本发明的技术特征还在于在水箱的下部设置有网型托板，其紫外线灯和内装光触媒体的笼体设置于网型托板的上面，在网型托板的下方设置有由装配在水箱箱底外侧的电机驱动的转动波轮。
本发明采用纳米二氧化钛净化材料在受到紫外光照射时对有机污染物具有良好的分解作用的特点，完成对废水或污水的处理，由于在处理过程中无需加入化学药剂，解决了因控制不当而造成的二次污染问题，并且使水处理的操作简化，处理成本大大降低。
