申请日2017.06.05
公开(公告)日2017.09.15
IPC分类号C02F9/14
摘要
本发明主要公开了一种采用微生物处理污水的方法，其技术方案：包括预处理、生化处理、沉淀处理、检测分流和消毒处理，污水进入挤压室利用压滤装置实现固液分离，利用分流盘分流、吸附处理，然后污水依次进入到厌氧箱和好氧箱，分别与生物盘和层叠式生物挂膜上的微生物反应，曝气装置通过微孔曝气器曝气，滤泡网细化气泡，刮理装置去除油污，接着经过生物处理后的污水进入沉淀池沉淀处理，再根据酸碱度分别进行中和反应，最后通过紫外灯消毒处理。本发明通过多次微生物处理，同时经过前期的预处理和后期的中和、消毒处理，处理针对性强，操作更智能，使用寿命长，有效提升污水处理速度，改善污水处理效果。

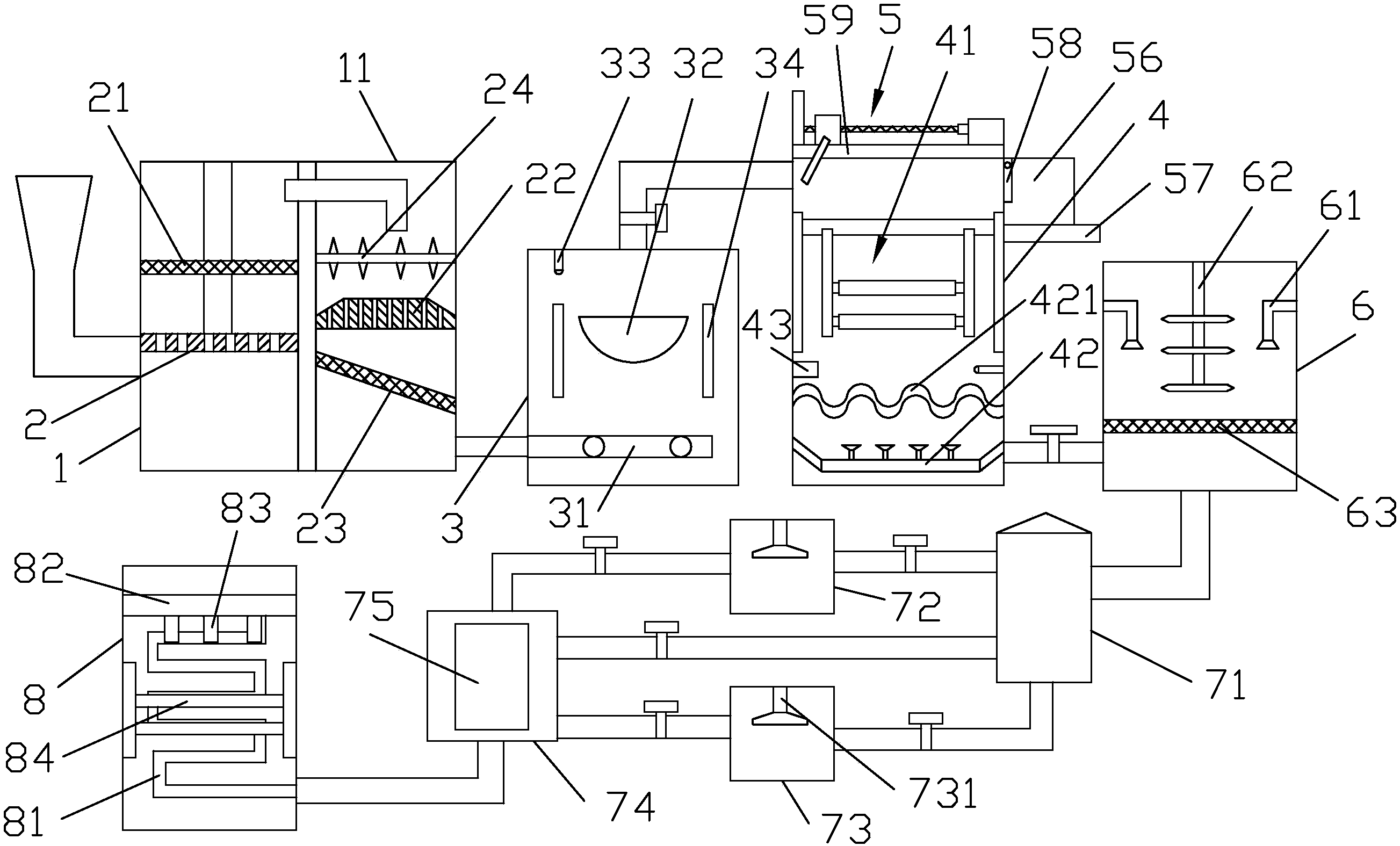

摘要附图
权利要求书
1.一种采用微生物处理污水的方法，其特征在于：包括如下步骤：
(1)预处理
将污水排入到挤压室内，先通过压滤装置将污水挤压，将污水中固态和液态的物质分离，挤压出的上层水体通过粗过滤网进行粗过滤处理，然后将粗过滤后的水体通入到分流室内，通过分流盘内进行分流，污水沿着分流盘上的分流孔流出，同时分流盘上的吸附剂将污水中的有色、有味和有毒物质吸附去除，接着再通过细过滤网对污水进行精过滤处理，去除污水中带有的杂质;
(2)生化处理
a、经过步骤(1)过滤的污水通过“井”字形的布水管进入到厌氧箱内，通过生物盘上培养厌氧微生物和兼氧微生物对污水进行反硝化反应，将高分子难降解的有机物转变为低分子易被降解的有机物，反应8-10小时后，利用控制器打开厌氧箱的箱门，使污水进入到好氧箱内;
b、污水进入到好氧箱内与层叠式生物挂膜接触，层叠式生物挂膜上的好氧微生物与污水进行硝化反应2-3小时;
c、好氧箱内的曝气装置通过微孔曝气器向污水中通入氧气气泡，氧气气泡经过滤泡网，使得氧气气泡细化，成为微气泡，水中的油液粘附在微气泡上，并随着微气泡上升，漂浮在水面上，然后利用刮理装置在水面上刮动，将浮在水面上的油体刮除，使油体进入到收集箱内;
(3)沉淀处理
经过好氧微生物处理的污水接着进入到沉淀池内，通过加药装置向沉淀池内加入絮凝剂，同时搅拌装置通过搅拌叶在水体的各个水层上进行不同方向搅动，搅动速度沿着水层从高到低呈递减状，将溶解在污水中的有毒有害物质分解出来，再通过过滤板过滤;
(4)检测分流
a、打开隔离板，将经过步骤(3)过滤的污水通入到检测室，通过检测室的酸碱检测器对污水的pH值进行检测，然后根据检测结果将污水通过导流管通入到酸性室、碱性室或者中性室内;
b、通过酸碱中和装置将酸性污水或者碱性污水进行中和处理，向酸性室内通入碱液，向碱性室内通入酸液，并启动搅拌器搅拌，利用酸碱检测器实时监测水体的酸碱度，直至污水呈中性，然后再将中性的污水通入到中性室;
c、中性室内设置有旋转过滤筒，中性室内的电机带动旋转过滤筒旋转，从而使进入到旋转过滤筒内的水在离心作用下将过滤后的水体甩出旋转过滤筒，水体中的杂质则留在旋转过滤筒内;
(5)消毒处理
经过步骤(4)处理的污水进入紫外消毒箱内，先通过螺旋管进入到落水管处，污水在沿着螺旋管上升的过程中，螺旋管周围的至少3组紫外灯对污水进行消毒处理，然后污水从落水管的洒水喷头处从相邻的紫外灯之间喷洒下来，进一步提高紫外消毒作用。
2.根据权利要求1所述的一种采用微生物处理污水的方法，其特征在于：在步骤(1)中的预处理中，进入到分流室的污水先受到粉碎装置的绞碎处理，使得污水中残留的杂质被切碎，然后再进入到分流盘，避免杂质堵塞分流盘的分流孔。
3.根据权利要求1所述的一种采用微生物处理污水的方法，其特征在于：在步骤(2)中，通过溶解氧仪测量好氧箱内的氧气含量，并将检测到的结果发送到控制器，控制器根据检测到的氧气含量，控制曝气装置的曝气时间和曝气量。
4.根据权利要求1所述的一种采用微生物处理污水的方法，其特征在于：在步骤(2)中，通过温度检测器分别测量厌氧箱和好氧箱内的温度，并将检测到的结果发送到控制器，控制器根据检测到的温度情况以及好氧微生物、兼性好氧微生物、兼性厌氧微生物和厌氧微生物的生存温度，分别控制均匀分布在厌氧箱和好氧箱内加热管的加热温度和加热时间。
5.根据权利要求1所述的一种采用微生物处理污水的方法，其特征在于：在步骤(2)中，所述生物盘上间隔设置有第一生物槽和第二生物槽，所述第一生物槽上覆盖有过滤网，所述第一生物槽内培养有厌氧微生物，所述第二生物槽内培养有兼性厌氧微生物。
6.根据权利要求1所述的一种采用微生物处理污水的方法，其特征在于：在步骤(2)中，所述层叠式生物挂膜包括支撑杆、固定架、挂架、好氧菌膜、兼性好氧菌膜和至少两个连接杆，所述支撑杆的两端分别通过固定架安装在所述好氧箱内，所述支撑杆上对称连接有所述挂架，所述挂架竖直设置，所述连接杆的两端分别与所述挂架连接，所述好氧菌膜和所述兼性好氧菌膜分别包裹在所述连接杆上。
7.根据权利要求6所述的一种采用微生物处理污水的方法，其特征在于：所述固定架上均匀设有至少四个连接孔，所述支撑杆的两端分别设有连接柱，所述连接柱与所述连接孔连接，所述挂架上设有至少三个安装孔，所述连接杆连接在所述安装孔内。
8.根据权利要求1所述的一种采用微生物处理污水的方法，其特征在于：在步骤(2)中，所述刮理装置包括刮板、电机、固定板、滚珠丝杠、移动块和收集箱，所述电机和所述固定板分别固定在所述好氧箱顶部的左右两侧，所述滚珠丝杠的一端与所述电机连接，所述滚珠丝杠的另一端与所述固定板转动连接，所述移动块螺纹连接在所述滚珠丝杠上，所述刮板通过联动杆与所述移动块连接。
9.根据权利要求8所述的一种采用微生物处理污水的方法，其特征在于：所述收集箱通过安装板与所述好氧箱连接，所述收集箱上铰接有收集门，所述好氧箱的顶部设有滑板，所述滑板上设有滑槽，所述移动块的底部设有滑轮，所述滑轮滑动连接在所述滑槽上。
说明书
一种采用微生物处理污水的方法
技术领域
本发明涉及一种采用微生物处理污水的方法。
背景技术
水是一种不可再生的资源，也是社会持续发展中必不可少的重要资源，城镇生活污水及工业污水是造成水污染的主要原因，生活污水和工业污水中，含有大量有毒有害的微生物和化学物质，全球超过80%的废水未获得有效处理就直接进行排放，大大污染水域和生态环境，导致人类用水安全及水生态环境的严重破坏，威胁着人们的身体健康和正常的生活，因此，如何通过污水处理手段，去除废水中的有害物质，变废为益，是当前社会面对的亟待解决的共同课题。在现有的污水处理设备中，常见的设备都是污水通过沉淀池、生物降解池等进行处理，处理较为简单，处理效果差，随着经济的发展和城市化进程的推进，工业污水的排放量有了大幅的增加，城市人口急剧增加，使得进入城市污水处理厂的污水量和水质都发生了很大变化，主要表现为污水量大幅增加和污水进水污染物指标的提高，现有技术中这种水处理系统如果长期超负荷运行，水质很难保证，不能达到污水排放的标准;此外，一些低浓度易降解的废水可通过传统工艺的组合得以处理，但对一些浓度高、可生物降解性差的废水仍缺乏既有效又经济的方法。
发明内容
本发明的目的在于针对现有技术的诸多不足，提供一种采用微生物处理污水的方法，通过多次微生物处理，同时经过前期的预处理和后期的中和、消毒处理，处理针对性强，操作更智能，使用寿命长，有效提升污水处理速度，改善污水处理效果。
为了解决上述技术问题，本发明采用如下技术方案：
一种采用微生物处理污水的方法，包括如下步骤：
(1)预处理
将污水排入到挤压室内，先通过压滤装置将污水挤压，将污水中固态和液态的物质分离，挤压出的上层水体通过粗过滤网进行粗过滤处理，然后将粗过滤后的水体通入到分流室内，通过分流盘内进行分流，污水沿着分流盘上的分流孔流出，同时分流盘上的吸附剂将污水中的有色、有味和有毒物质吸附去除，接着再通过细过滤网对污水进行精过滤处理，去除污水中带有的杂质;
(2)生化处理
a、经过步骤(1)过滤的污水通过“井”字形的布水管进入到厌氧箱内，通过生物盘上培养厌氧微生物和兼氧微生物对污水进行反硝化反应，将高分子难降解的有机物转变为低分子易被降解的有机物，反应8-10小时后，利用控制器打开厌氧箱的箱门，使污水进入到好氧箱内;
b、污水进入到好氧箱内与层叠式生物挂膜接触，层叠式生物挂膜上的好氧微生物与污水进行硝化反应2-3小时;
c、好氧箱内的曝气装置通过微孔曝气器向污水中通入氧气气泡，氧气气泡经过滤泡网，使得氧气气泡细化，成为微气泡，水中的油液粘附在微气泡上，并随着微气泡上升，漂浮在水面上，然后利用刮理装置在水面上刮动，将浮在水面上的油体刮除，使油体进入到收集箱内;
(3)沉淀处理
经过好氧微生物处理的污水接着进入到沉淀池内，通过加药装置向沉淀池内加入絮凝剂，同时搅拌装置通过搅拌叶在水体的各个水层上进行不同方向搅动，搅动速度沿着水层从高到低呈递减状，将溶解在污水中的有毒有害物质分解出来，再通过过滤板过滤;
(4)检测分流
a、打开隔离板，将经过步骤(3)过滤的污水通入到检测室，通过检测室的酸碱检测器对污水的pH值进行检测，然后根据检测结果将污水通过导流管通入到酸性室、碱性室或者中性室内;
b、通过酸碱中和装置将酸性污水或者碱性污水进行中和处理，向酸性室内通入碱液，向碱性室内通入酸液，并启动搅拌器搅拌，利用酸碱检测器实时监测水体的酸碱度，直至污水呈中性，然后再将中性的污水通入到中性室;
c、中性室内设置有旋转过滤筒，中性室内的电机带动旋转过滤筒旋转，从而使进入到旋转过滤筒内的水在离心作用下将过滤后的水体甩出旋转过滤筒，水体中的杂质则留在旋转过滤筒内;
(5)消毒处理
经过步骤(4)处理的污水进入紫外消毒箱内，先通过螺旋管进入到落水管处，污水在沿着螺旋管上升的过程中，螺旋管周围的至少3组紫外灯对污水进行消毒处理，然后污水从落水管的洒水喷头处从相邻的紫外灯之间喷洒下来，进一步提高紫外消毒作用。
进一步，在步骤(1)中的预处理中，进入到分流室的污水先受到粉碎装置的绞碎处理，使得污水中残留的杂质被切碎，然后再进入到分流盘，避免杂质堵塞分流盘的分流孔，便于后期装置的处理。
进一步，在步骤(2)中，通过溶解氧仪测量好氧箱内的氧气含量，并将检测到的结果发送到控制器，控制器根据检测到的氧气含量，控制曝气装置的曝气时间和曝气量。通过溶解氧仪实时检测好氧箱内的氧气含量，可及时通过曝气装置为好氧箱补充氧气，管理更加智能化，为好氧微生物提供适应的生存环境。
进一步，在步骤(2)中，通过温度检测器分别测量厌氧箱和好氧箱内的温度，并将检测到的结果发送到控制器，控制器根据检测到的温度情况以及好氧微生物、兼性好氧微生物、兼性厌氧微生物和厌氧微生物的生存温度，分别控制均匀分布在厌氧箱和好氧箱内加热管的加热温度和加热时间。微生物的生存对温度具有一定的要求，只有在适应的温度环境下生活，生理活动才能正常地进行，不同的微生物需要不同的环境温度，因此通过温度检测器实施监控厌氧箱和好氧箱内的温度情况，并及时通过加热管对温度进行调控，加热温度均匀，以创造良好的温度情况，减少微生物的死亡率。
进一步，在步骤(2)中，生物盘上间隔设置有第一生物槽和第二生物槽，第一生物槽上覆盖有过滤网，第一生物槽内培养有厌氧微生物，第二生物槽内培养有兼性厌氧微生物。过滤网的设置使得第一生物槽形成更加密闭的空间，从而便于厌氧微生物的生存和繁殖，将第一生物槽和第二生物槽间隔设置在生物盘上，增加微生物培养的数量和种类，增加微生物与污水的接触面积，提高微生物对污水的处理效果。
进一步，在步骤(2)中，层叠式生物挂膜包括支撑杆、固定架、挂架、好氧菌膜、兼性好氧菌膜和至少两个连接杆，支撑杆的两端分别通过固定架安装在好氧箱内，支撑杆上对称连接有挂架，挂架竖直设置，连接杆的两端分别与挂架连接，好氧菌膜和兼性好氧菌膜分别包裹在连接杆上。将生物膜通过连接杆挂在挂架上，再将挂架通过支撑杆和固定架安装在好氧箱内，从而将生物膜安装在好氧箱内，通过在挂架上设置多个好氧菌膜和兼性好氧菌膜，从而扩大微生物的种类，扩大微生物处理的范围，增加微生物与污水之间的接触面积，提高微生物处理效果。
进一步，固定架上均匀设有至少四个连接孔，支撑杆的两端分别设有连接柱，连接柱与连接孔连接，挂架上设有至少三个安装孔，连接杆连接在安装孔内。通过将支撑杆连接在不同位置的连接孔，从而改变支撑杆的安装高度，进一步改变生物膜与水体的接触位置，从而更适应不同深度的水位;利用多个安装孔，可以根据污水的污染程度增加或者减少生物膜，使得装置的使用更加灵活，更具有针对性。
进一步，在步骤(2)中，刮理装置包括刮板、电机、固定板、滚珠丝杠、移动块和收集箱，电机和固定板分别固定在好氧箱顶部的左右两侧，滚珠丝杠的一端与电机连接，滚珠丝杠的另一端与固定板转动连接，移动块螺纹连接在滚珠丝杠上，刮板通过联动杆与移动块连接。滚珠丝杠在电机的带动下转动，从而带动与其螺纹连接的移动块沿着滚珠丝杠来回移动，移动块通过联动杆带动刮板在水面上来回刮动，将浮在水体表面的油污刮理到收集箱内，去除水体上的油污。
进一步，收集箱通过安装板与好氧箱连接，收集箱上铰接有收集门，好氧箱的顶部设有滑板，滑板上设有滑槽，移动块的底部设有滑轮，滑轮滑动连接在滑槽上。当刮板移动到收集门处时，刮板进一步移动后，将收集门打来，从而将油污带入到收集箱内，然后电机反向转动，使刮板回移，收集门不再受到刮板支撑作用就回复到原来位置，关闭收集箱;移动块通过滑轮在滑板上滑动，提高移动块的移动稳定性和顺滑性，从而提高刮板的工作性能。
本发明由于采用了上述技术方案，具有以下有益效果：
1、首先对污水进行预处理，利用压滤装置实现固液分离，同时对分离出来的水进一步过滤，防止堵塞分流盘，利用分流盘分流处理，将污水分散吸附，扩大污水与吸附剂的接触面积，提高吸附效率，然后再进行精过滤处理，进一步去除污水中夹带的杂质和沉淀物，便于后期的处理，减轻后期处理的负担;
2、利用“井”字形的布水管，使污水均匀进入到厌氧箱内，与生物盘上的微生物充分接触，提高反应效率;在好氧箱内与层叠式生物挂膜接触、反应，接触面积广，处理范围广，反应效率高，曝气装置通过微孔曝气器曝气，使得氧气充分与污水接触，产生的气泡多而密集，提高对好氧箱的充氧效率，促进好氧箱内微生物的活性，提高污水的处理效果，通过滤泡网，将大气泡分割成小气泡，从而使气泡的数量增多，提高气泡与污水的接触面积，一方面便于充氧，另一方面便于携带油污，然后通过刮理装置去除油污;
3、通过加入絮凝剂，提高对污水的净化效果，搅拌叶不同的搅拌速度，提高高层的反应速度，同时避免低层沉淀下来的物质再次翻涌，影响污水的固液分离;
4、当酸性污水进入到检测室时，酸碱检测器检测到酸性信号，将信号传递给控制器，控制器传递信号到酸性控制阀，酸性控制阀打开，将酸性污水通过导流管通入酸性室，然后通过输入口向酸性室通入碱液，并搅拌，加快反应速度，直至酸碱检测器检测到酸性污水呈中性，再将信号传递给控制器，控制器传递信号到中性控制阀，中性控制阀打开，酸性污水通过导流管进入到中性室;当碱性污水进入到检测室时，酸碱检测器检测到碱性信号，将信号传递给控制器，控制器传递信号到碱性控制阀，碱性控制阀打开，将碱性污水通过导流管通入碱性室，然后通过输入口向碱性室通入酸液，并搅拌，加快反应速度，直至酸碱检测器检测到碱性污水呈中性，再将信号传递给控制器，控制器传递信号到中性控制阀，中性控制阀打开，碱性污水通过导流管进入到中性室;当中性污水进入到检测室时，酸碱检测器检测到中性信号，将信号传递给控制器，控制器传递信号到中性控制阀，中性控制阀打开，将中性污水通过导流管通入中性室，在中性室内通过旋转过滤筒进一步过滤，提高污水的纯净度，去除在中和反应过程中产生的沉淀物，通过酸碱分流处理，方便针对性地处理污水，提高处理的效率，节省处理时间;
5、污水在螺旋管内螺旋上升，延长了污水上升的路径，增长了紫外灯对污水的照射时间，从而提高紫外消毒作用，污水再从落水管的洒水喷头处流出，喷洒到紫外灯之间，扩大了污水的照射面积，提高紫外消毒作用。
本发明通过多次微生物处理，同时经过前期的预处理和后期的中和、消毒处理，处理针对性强，操作更智能，使用寿命长，有效提升污水处理速度，改善污水处理效果。
