申请日2017.05.26
公开(公告)日2017.09.15
IPC分类号C02F9/06; C02F101/20
摘要
本发明公开了一种工业废水重金属离子氧化吸附循环回收环保反应装置，包括箱体，所述箱体的右上端固定连接有支撑板，所述支撑板上套接有镁棒，所述镁棒上固定套接有限位环，所述镁棒的上端固定套接有卡套，所述卡套的中部固定插接有导线接头，所述导线接头与镁棒连接，所述箱体的左上端固定套接有石墨棒，所述箱体的左下端固定连接有过滤装置，所述过滤装置的上端通过卡箍套接有软管。该种工业废水重金属离子氧化吸附循环回收环保反应装置通过电解法产生的氢氧化镁吸附废水中的重金属离子，采用过滤装置可以将重金属离子产生的沉淀物过滤，可升降的通水管可以封闭水流通的同时将过滤的沉淀物筛除下来，将沉淀物回收利用，方便快捷。
权利要求书

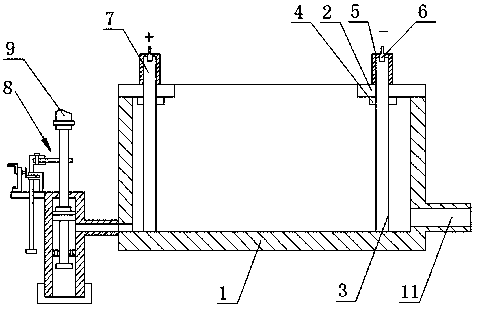

1.一种工业废水重金属离子氧化吸附循环回收环保反应装置，包括箱体(1)，其特征在于：所述箱体(1)的右上端固定连接有支撑板(2)，所述支撑板(2)上套接有镁棒(3)，所述镁棒(3)上固定套接有限位环(4)，所述镁棒(3)的上端固定套接有卡套(5)，所述卡套(5)的中部固定插接有导线接头(6)，所述导线接头(6)与镁棒(3)连接，所述箱体(1)的左上端固定套接有石墨棒(7)，所述箱体(1)的左下端固定连接有过滤装置(8)，所述过滤装置(8)的上端通过卡箍套接有软管(9)，所述过滤装置(8)包括过滤筒(81)、底盖(82)、通水管(83)、过滤盖(84)、筛环(85)、密封环(86)、支撑架(87)、支撑座(88)、摇杆(89)、第一锥齿轮(810)、第二锥齿轮(811)、卡座(812)、螺纹杆(813)、限位螺帽(814)和固定板(815);
所述过滤筒(81)的底部通过螺纹安装有底盖(82)，所述过滤筒(81)的内部套接有通水管(83)，所述通水管(83)的底端通过螺纹安装有过滤盖(84)，所述通水管(83)的底部通过螺纹安装有筛环(85)，所述筛环(85)设置有通孔，所述通水管(83)的中部通过螺纹安装有密封环(86)，所述过滤筒(81)的左侧上部固定连接有支撑架(87)，所述支撑架(87)的上端通过螺钉固定连接有支撑座(88)，所述支撑座(88)上插接有摇杆(89)，所述摇杆(89)的右端固定套接有第一锥齿轮(810)，所述第一锥齿轮(810)的右侧啮合有第二锥齿轮(811)，所述第二锥齿轮(811)设置有内螺纹，所述第二锥齿轮(811)限位于卡座(812)内，所述卡座(812)的下端固定与支撑架(87)固定连接，所述第二锥齿轮(811)内套接有螺纹杆(813)，所述螺纹杆(813)的底部固定套接有限位螺帽(814)，所述螺纹杆(813)的上端通过螺纹安装有固定板(815)，所述固定板(815)上固定套接有通水管(83)。
2.根据权利要求1所述的一种工业废水重金属离子氧化吸附循环回收环保反应装置，其特征在于：所述箱体(1)的右下端设置有进水口(11)。
3.根据权利要求1所述的一种工业废水重金属离子氧化吸附循环回收环保反应装置，其特征在于：所述导线接头(6)接电源负极，所述石墨棒(7)接电源正极。
4.根据权利要求1所述的一种工业废水重金属离子氧化吸附循环回收环保反应装置，其特征在于：所述过滤盖(84)包括盖体(841)、柱体(842)、过滤网(843)、过滤片(844)和螺帽(845)，所述盖体(841)的中部设置有柱体(842)，所述柱体(842)上套接有过滤网(843)，所述过滤网(843)的底端套接有过滤片(844)，所述过滤片(844)为铝合金材质，所述过滤片(844)的下端通过螺纹安装有螺帽(845)。
说明书
一种工业废水重金属离子氧化吸附循环回收环保反应装置
技术领域
本发明涉及重金属环保过滤设备技术领域，具体为一种工业废水重金属离子氧化吸附循环回收环保反应装置。
背景技术
工业废水指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因，工业废水中含有重金属离子，严重危害自然环境，常用吸附法来吸附重金属离子来达到目的，吸附法是利用多孔性固态物质吸附去除水中重金属离子的一种有效方法。吸附法的关键技术是吸附剂的选择，传统吸附剂是活性炭，活性炭有很强吸附能力，去除率高，但活性炭再生效率低，处理水质很难达到回用要求，价格贵，应用受到限制。在重金属沉降时需要将其过滤，将沉降物回收时需要将水流关闭，再将过滤物筛出，操作繁琐，效率低下。
发明内容
本发明的目的在于提供一种工业废水重金属离子氧化吸附循环回收环保反应装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水重金属离子氧化吸附循环回收环保反应装置，包括箱体，所述箱体的右上端固定连接有支撑板，所述支撑板上套接有镁棒，所述镁棒上固定套接有限位环，所述镁棒的上端固定套接有卡套，所述卡套的中部固定插接有导线接头，所述导线接头与镁棒连接，所述箱体的左上端固定套接有石墨棒，所述箱体的左下端固定连接有过滤装置，所述过滤装置的上端通过卡箍套接有软管，所述过滤装置包括过滤筒、底盖、通水管、过滤盖、筛环、密封环、支撑架、支撑座、摇杆、第一锥齿轮、第二锥齿轮、卡座、螺纹杆、限位螺帽和固定板，所述过滤筒的底部通过螺纹安装有底盖，所述过滤筒的内部套接有通水管，所述通水管的底端通过螺纹安装有过滤盖，所述通水管的底部通过螺纹安装有筛环，所述筛环设置有通孔，所述通水管的中部通过螺纹安装有密封环，所述过滤筒的左侧上部固定连接有支撑架，所述支撑架的上端通过螺钉固定连接有支撑座，所述支撑座上插接有摇杆，所述摇杆的右端固定套接有第一锥齿轮，所述第一锥齿轮的右侧啮合有第二锥齿轮，所述第二锥齿轮设置有内螺纹，所述第二锥齿轮限位于卡座内，所述卡座的下端固定与支撑架固定连接，所述第二锥齿轮内套接有螺纹杆，所述螺纹杆的底部固定套接有限位螺帽，所述螺纹杆的上端通过螺纹安装有固定板，所述固定板上固定套接有通水管。
优选的，所述箱体的右下端设置有进水口。
优选的，所述导线接头接电源负极，所述石墨棒接电源正极。
优选的，所述过滤盖包括盖体、柱体、过滤网、过滤片和螺帽，所述盖体的中部设置有柱体，所述柱体上套接有过滤网，所述过滤网的底端套接有过滤片，所述过滤片为铝合金材质，所述过滤片的下端通过螺纹安装有螺帽。
与现有技术相比，本发明的有益效果是：该种工业废水重金属离子氧化吸附循环回收环保反应装置通过电解法产生的氢氧化镁吸附废水中的重金属离子，采用过滤装置可以将重金属离子产生的沉淀物过滤，可升降的通水管可以封闭水流通的同时将过滤的沉淀物筛除下来，将沉淀物回收利用，方便快捷。
