申请日2017.06.05
公开(公告)日2017.09.19
IPC分类号C02F9/08
摘要
本发明公开了一种污水处理箱,包括依次连接的过滤机构、反应机构和深度净化机构,所述深度净化机构与蓄水池相连,所述反应机构是由与过滤机构相连的反应箱、设置在反应箱上表面的酸性自动添药装置和碱性自动添药装置、设置在反应箱上的清洗装置、设置在反应箱下表面上的搅拌装置、开在反应箱侧表面下端的返回口、设置在反应箱另一侧表面下端的出水口二、连接在出水口二上的出水管二、设置在出水管二上的阀门二、安装在反应箱侧表面上的PH传感器二和无线信号发射器二构成的,所述污水管理处设有污水管理系统,所述污水管理系统分别与过滤机构、反应机构和深度净化机构电性连接。本发明的有益效果是,净化效果好,实用性强。

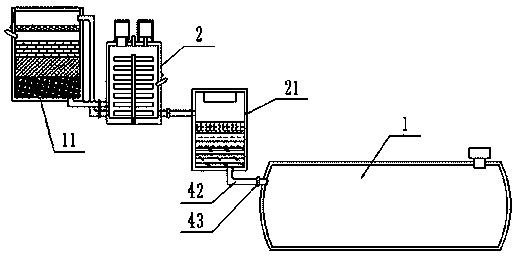

摘要附图

权利要求书
1.一种污水处理箱,其特征在于,包括依次连接的过滤机构、反应机构和深度净化机构,所述深度净化机构与蓄水池(1)相连,所述反应机构是由与过滤机构相连的反应箱(2)、设置在反应箱(2)上表面的酸性自动添药装置和碱性自动添药装置、设置在反应箱(2)上的清洗装置、设置在反应箱(2)下表面上的搅拌装置、开在反应箱(2)侧表面下端的返回口(3)、设在返回口(3)处且另一端连接在过滤机构上的返回管(4)、设置在返回管(4)上的返回阀(5)、设置在反应箱(2)另一侧表面下端的出水口二(6)、连接在出水口二(6)上的出水管二(7)、设置在出水管二(7)上的阀门二(8)、安装在反应箱(2)侧表面上的PH传感器二(9)和无线信号发射器二(10)构成的,所述污水管理处设有污水管理系统(44),所述污水管理系统(44)分别与过滤机构、反应机构和深度净化机构电性连接。
2.根据权利要求1所述的一种污水处理箱,其特征在于,所述过滤机构是由过滤箱(11)、设置在过滤箱(11)内上端的过滤网(12)、设置在过滤箱(11)内且位于过滤网(12)下方的粗过滤层(13)、依次设置在粗过滤层(13)下表面上的细过滤层(14)和除臭层(15)、开在过滤箱(11)下表面上的出水口一(16)、连接在出水口一(16)上且另一端与反应箱(2)相连的出水管一(17)、设置在出水管一(17)上的阀门一(18)、安装在过滤箱(11)侧表面上的PH传感器一(19)和无线信号发射器一(20)共同构成的。
3.根据权利要求1所述的一种污水处理箱,其特征在于,所述深度净化机构是由连接在出水管二(7)另一端上的净化箱(21)、设置在净化箱(21)内上表面的紫外线杀菌器(22)、依次设置在净化箱(21)内且位于紫外线杀菌器(22)下方的活性炭吸附层(23)、阳离子树脂交换过滤层(24)和臭氧消毒层(25)共同构成的。
4.根据权利要求1所述的一种污水处理箱,其特征在于,所述酸性自动添药装置是由设置在反应箱(2)上表面的酸性药箱(26)、开在酸性药箱(26)下表面上的出药口一(27)、设置在出药口一(27)处的阀门三(28)和连接在酸性药箱(26)下表面且另一端伸入反应箱(2)内的出药管一(29)构成的。
5.根据权利要求1所述的一种污水处理箱,其特征在于,所述碱性自动添药装置是由设置在反应箱(2)上表面的碱性药箱(30)、开在碱性药箱(30)下表面上的出药口二(31)、设置在出药口二(31)处的阀门四(32)和连接在碱性药箱(30)下表面且另一端伸入反应箱(2)内的出药管二(33)构成的。
6.根据权利要求1所述的一种污水处理箱,其特征在于,所述清洗装置是由一端伸入反应箱(2)内的进水管(34)、连接在进水管(34)另一端的水箱(35)和设置在进水管(34)上的进水阀(36)构成的。
7.根据权利要求1所述的一种污水处理箱,其特征在于,所述搅拌装置是由开在反应箱(2)内下表面上的圆槽(37)、设置在圆槽(37)内的旋转电机(38)、设置在旋转电机(38)旋转端的旋转杆(39)、等距离均匀设置在旋转杆(39)上的多组旋转叶片(40)和设置在圆槽(37)内且位于旋转电机(38)上方抗酸碱性的密封圈(41)构成的。
8.根据权利要求1所述的一种污水处理箱,其特征在于,所述深度净化机构与蓄水池(1)之间通过出水管三(42)相互连接,所述出水管三(42)上设有阀门五(43)。
9.根据权利要求1所述的一种污水处理箱,其特征在于,所述污水管理系统(44)内设有数据汇总装置(45)、数据分析装置(46)、无线信号接收器(47)和PLC控制系统(48)。
10.根据权利要求1所述的一种污水处理箱,其特征在于,所述PLC控制系统(48)的型号为SIEMENS S7-300,所述PH传感器一(19)和PH传感器二(9)的型号均为PHG-203。
说明书
一种污水处理箱
技术领域
本发明涉及污水处理技术领域,特别是一种污水处理箱。
背景技术
水资源是人类生产生活的最关键资源,可是如今,生态环境遭到严重破坏,水体污染严重,水资源的保护和水污染的治理成为现代社会最关注的问题。中国是一个干旱缺水严重的国家。淡水资源总量为28000亿立方米,占全球水资源的6%,仅次于巴西、俄罗斯和加拿大,居世界第四位,但人均只有 2200 立方米,仅为世界平均水平的1/4、美国的1/5,是全球13个人均水资源最贫乏的国家之一。扣除难以利用的洪水泾流和散布在偏远地区的地下水资源后,我国现实可利用的淡水资源量则更少,仅为11000 亿立方米左右,人均可利用水资源量约为900立方米,并且其分布极不均衡。到20 世纪末,全国600多座城市中,已有400多个城市存在供水不足问题,其中比较严重的缺水城市达110个,全国城市缺水总量为60亿立方米。我国水资源短缺、水污染严重、水土流失严重、水价严重偏低、水资源浪费严重。而且南方水多,北方水少。西部水少,沿海水多。据监测,目前全国多数城市地下水受到一定程度的点状和面状污染,且有逐年加重的趋势。日趋严重的水污染不仅降低了水体的使用功能,进一步加剧了水资源短缺的矛盾,对我国正在实施的可持续发展战略带来了严重影响,而且还严重威胁到城市居民的饮水安全和人民群众的健康。随着城市化和经济社会发展,土地被大量占用,非农业灌溉用水需求在急剧增加,农业与工业、农村与城市、生产与生活、生产与生态等诸多用水矛盾进一步加剧。尽管中国采取了最严格的耕地保护措施,但大量的农田和农业灌溉水源被城市和工业占用,耕地资源减少的势头难以逆转,水资源短缺的压力进一步增大。
在这种水资源短缺、水污染又严重的情况下,我们需要对被污染的水进行处理,使这些被污染的水处理后能重新被利用。特别是由于化工生产不合格排放等造成的河流污染,如果这些污水处理之后能重新被利用,用于农田和农业灌溉,将有效解决农田和农业灌溉的水源问题。
发明内容
本发明的目的是为了解决上述问题,设计了一种污水处理箱。
实现上述目的本发明的技术方案为,一种污水处理箱,包括依次连接的过滤机构、反应机构和深度净化机构,所述深度净化机构与蓄水池相连,所述反应机构是由与过滤机构相连的反应箱、设置在反应箱上表面的酸性自动添药装置和碱性自动添药装置、设置在反应箱上的清洗装置、设置在反应箱下表面上的搅拌装置、开在反应箱侧表面下端的返回口、设在返回口处且另一端连接在过滤机构上的返回管、设置在返回管上的返回阀、设置在反应箱另一侧表面下端的出水口二、连接在出水口二上的出水管二、设置在出水管二上的阀门二、安装在反应箱侧表面上的PH传感器二和无线信号发射器二构成的,所述污水管理处设有污水管理系统,所述污水管理系统分别与过滤机构、反应机构和深度净化机构电性连接。
所述过滤机构是由过滤箱、设置在过滤箱内上端的过滤网、设置在过滤箱内且位于过滤网下方的粗过滤层、依次设置在粗过滤层下表面上的细过滤层和除臭层、开在过滤箱下表面上的出水口一、连接在出水口一上且另一端与反应箱相连的出水管一、设置在出水管一上的阀门一、安装在过滤箱侧表面上的PH传感器一和无线信号发射器一共同构成的。
所述深度净化机构是由连接在出水管二另一端上的净化箱、设置在净化箱内上表面的紫外线杀菌器、依次设置在净化箱内且位于紫外线杀菌器下方的活性炭吸附层、阳离子树脂交换过滤层和臭氧消毒层共同构成的。
所述酸性自动添药装置是由设置在反应箱上表面的酸性药箱、开在酸性药箱下表面上的出药口一、设置在出药口一处的阀门三和连接在酸性药箱下表面且另一端伸入反应箱内的出药管一构成的。
所述碱性自动添药装置是由设置在反应箱上表面的碱性药箱、开在碱性药箱下表面上的出药口二、设置在出药口二处的阀门四和连接在碱性药箱下表面且另一端伸入反应箱内的出药管二构成的。
所述清洗装置是由一端伸入反应箱内的进水管、连接在进水管另一端的水箱和设置在进水管上的进水阀构成的。
所述搅拌装置是由开在反应箱内下表面上的圆槽、设置在圆槽内的旋转电机、设置在旋转电机旋转端的旋转杆、等距离均匀设置在旋转杆上的多组旋转叶片和设置在圆槽内且位于旋转电机上方抗酸碱性的密封圈构成的。
所述深度净化机构与蓄水池之间通过出水管三相互连接,所述出水管三上设有阀门五。
所述污水管理系统内设有数据汇总装置、数据分析装置、无线信号接收器和PLC控制系统。
所述PLC控制系统的型号为SIEMENS S7-300,所述PH传感器一和PH传感器二的型号均为PHG-203。
利用本发明的技术方案制作的一种污水处理箱,采用过滤机构、反应机构和深度净化机构,解决了上述背景技术中所提出的农田和农业灌溉水源问题,反应机构使用自动酸碱性添药装置,既能够处理酸性废水,又能够处理碱性废水,实用性强,节约了设备成本,过滤机构和深度净化机构使得废水反复多次净化处理,实现了污水的深度净化处理,处理后的水能够放心使用。
